玻璃温室设计方案VIP免费

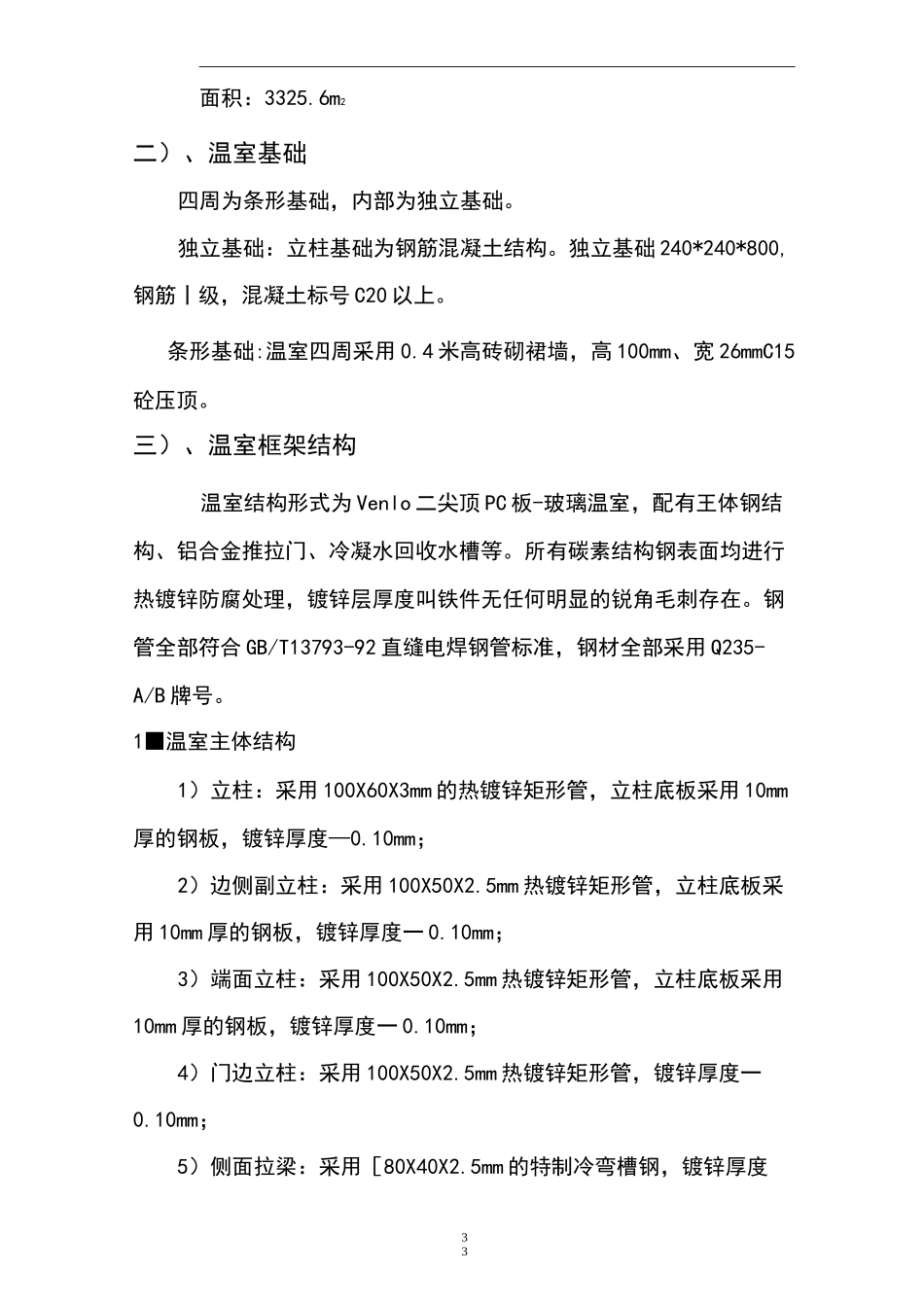

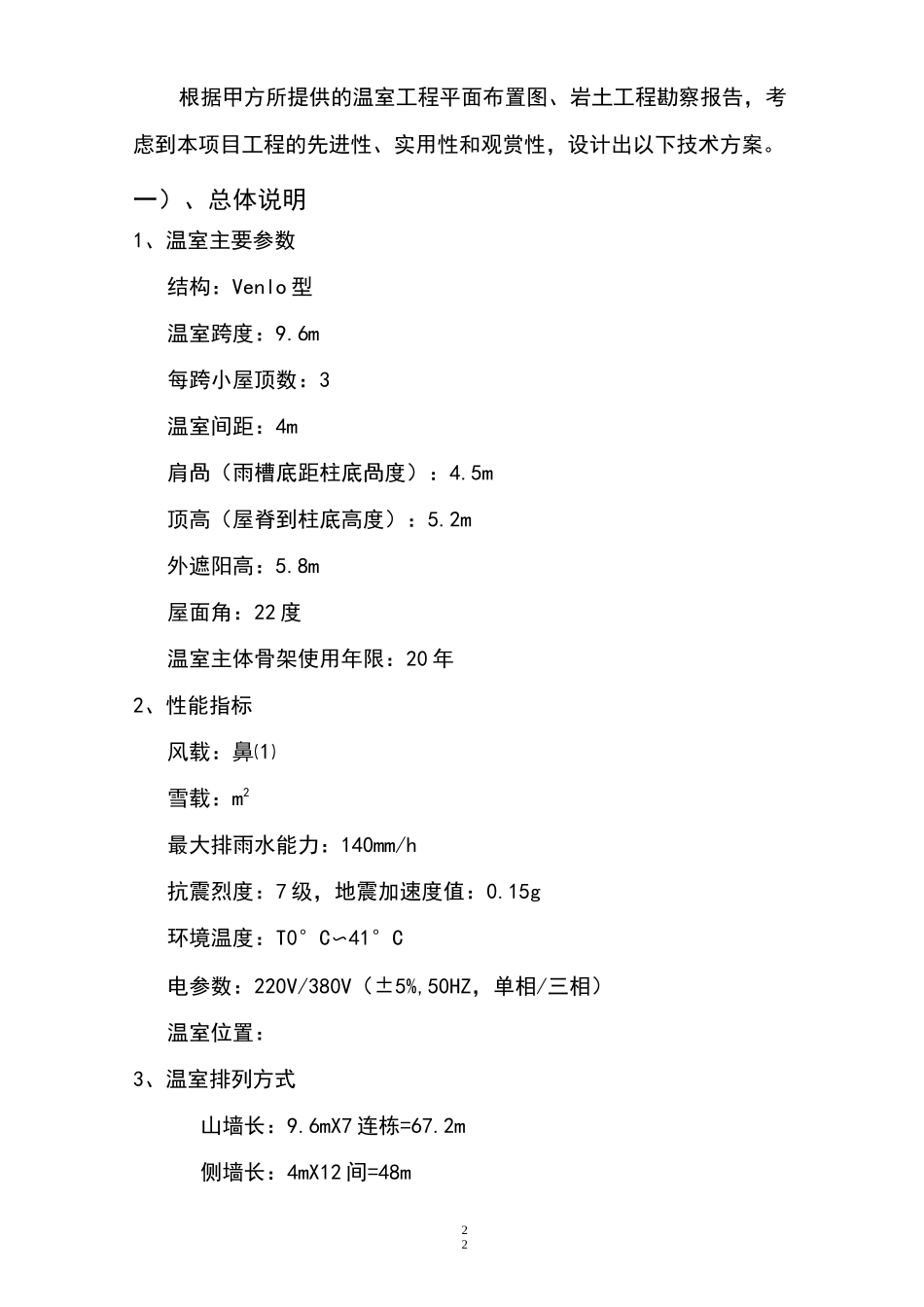

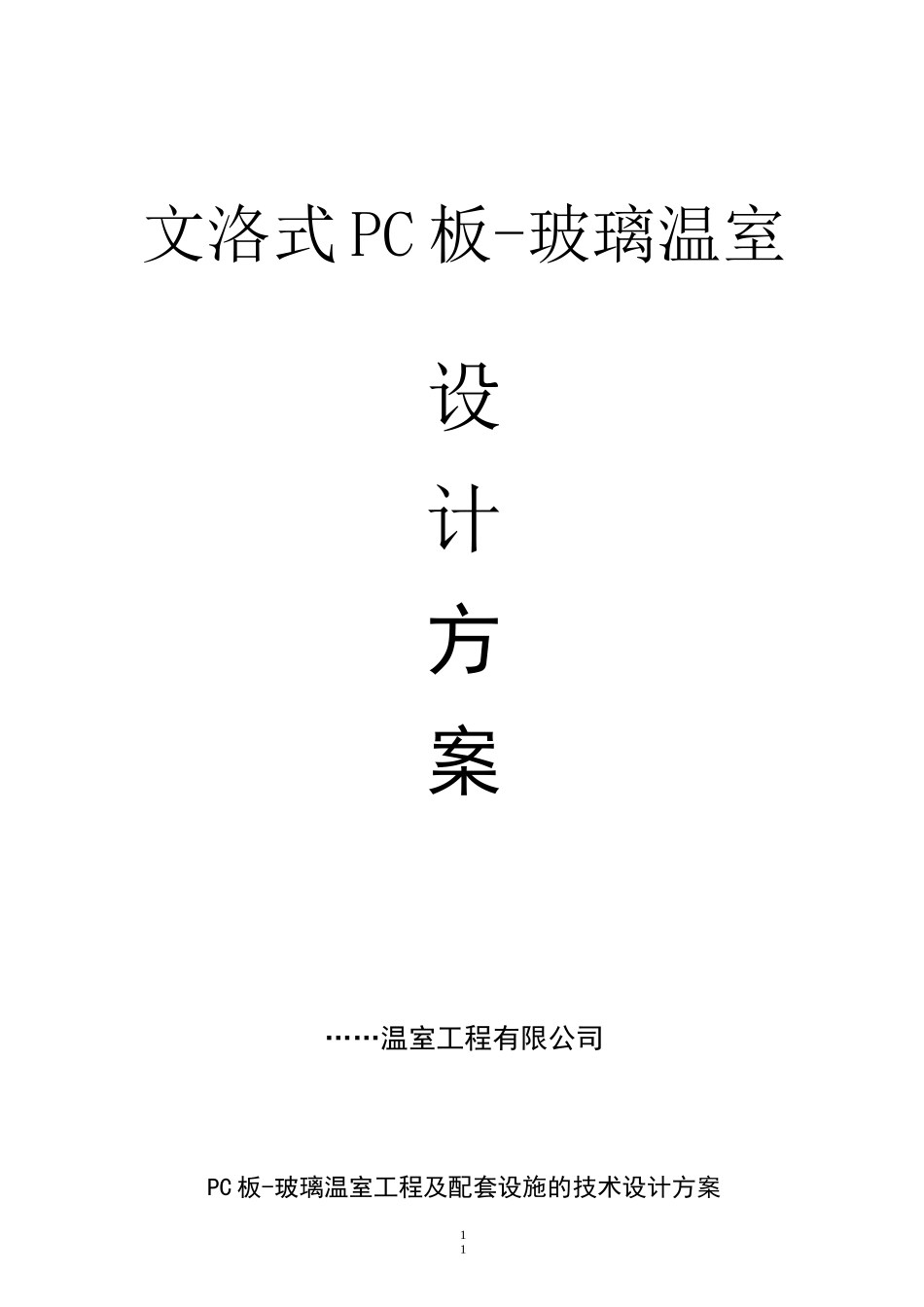

11文洛式PC板-玻璃温室设计方案……温室工程有限公司PC板-玻璃温室工程及配套设施的技术设计方案22根据甲方所提供的温室工程平面布置图、岩土工程勘察报告，考虑到本项目工程的先进性、实用性和观赏性，设计出以下技术方案。一）、总体说明1、温室主要参数结构：Venlo型温室跨度：9.6m每跨小屋顶数：3温室间距：4m肩咼（雨槽底距柱底咼度）：4.5m顶高（屋脊到柱底高度）：5.2m外遮阳高：5.8m屋面角：22度温室主体骨架使用年限：20年2、性能指标风载：鼻⑴雪载：m2最大排雨水能力：140mm/h抗震烈度：7级，地震加速度值：0.15g环境温度：T0°C〜41°C电参数：220V/380V（±5%,50HZ，单相/三相）温室位置：3、温室排列方式山墙长：9.6mX7连栋=67.2m侧墙长：4mX12间=48m33面积：3325.6m2二）、温室基础四周为条形基础，内部为独立基础。独立基础：立柱基础为钢筋混凝土结构。独立基础240*240*800,钢筋丨级，混凝土标号C20以上。条形基础:温室四周采用0.4米高砖砌裙墙，高100mm、宽26mmC15砼压顶。三）、温室框架结构温室结构形式为Venlo二尖顶PC板-玻璃温室，配有王体钢结构、铝合金推拉门、冷凝水回收水槽等。所有碳素结构钢表面均进行热镀锌防腐处理，镀锌层厚度叫铁件无任何明显的锐角毛刺存在。钢管全部符合GB/T13793-92直缝电焊钢管标准，钢材全部采用Q235-A/B牌号。1■温室主体结构1）立柱：采用100X60X3mm的热镀锌矩形管，立柱底板采用10mm厚的钢板，镀锌厚度—0.10mm；2）边侧副立柱：采用100X50X2.5mm热镀锌矩形管，立柱底板采用10mm厚的钢板，镀锌厚度一0.10mm；3）端面立柱：采用100X50X2.5mm热镀锌矩形管，立柱底板采用10mm厚的钢板，镀锌厚度一0.10mm；4）门边立柱：采用100X50X2.5mm热镀锌矩形管，镀锌厚度一0.10mm；5）侧面拉梁：采用［80X40X2.5mm的特制冷弯槽钢，镀锌厚度440.10mm；6）端面拉梁：采用［80X40X2.5mm的特制冷弯槽钢，镀锌厚度—0.10mm；7）框架剪刀撑：采用热镀锌ei2圆钢，ei2花兰，镀锌厚度一0.10mm；8）桁架上弦：采用50X50X2.0mm热镀锌矩形管，镀锌厚度一0.10mm；桁架下弦：采用50X30X2.0mm热镀锌矩形管，镀锌厚度一0.10mm；桁架腹杆：腹杆用e16圆钢焊接而成，镀锌厚度一0.10mm；9）屋架：采用50X30X2.0mm热镀锌矩形管，镀锌厚度-0.10mm10）雨槽：采2.0mm厚的热镀锌板机械成型，雨槽下加装铝合金冷凝水回收槽；端部与天沟连接处配接落水管（PVC管e110X2）,通过排水管将天沟落水送至排水沟，天沟的大截面设计既满足了大降雨量的排水要求，又满足了温室的承载能力，同时考虑到了操作工人安装和维修工作的方便。11）凝水回收槽：在所有天沟下都有“U形”或“几形”铝合金冷凝水回收槽（型号1641）,并配有托架和带PE软管的末端出水口，冷凝水通过水管排列到温室外，以更好的降低湿度，有利于作物生长，防止虫害。12）紧固件为国产热镀锌标准件，如螺栓，螺母，垫圈，抽芯铆钉，自攻钉等。13）顶梁：采用LD31-RCS型材，使PC板安装方便、牢固。14）门：温室两侧各设门一套，采用铝合金白玻悬挂式上轨道移门，规格为X2.1m（二套）。15）顶部通风系统：每跨温室三尖顶各设置一条齿轮齿条式天窗，55通风量20%，开启角度25度。系统包括：齿轮齿条、电机、联轴器、推杆、传动轴等。四）、覆盖材料1、温室四周覆盖材料米用4±0.2mm厚浮法玻璃透光率＞93%。热传递效率3%抗结露使用寿命大于15年2、温室顶部覆盖材料采用德国拜耳8mm厚中空PC板，厂家质保十年。3、顶部、四周立面采用6061温室专用铝型材，型材标准采用《GB/〜铝合金建筑型材》国家标准生产制造主要受力构件。表面采用阳极氧化处理。氧化膜厚度按国家标准执行。4、密封胶条为温室专业抗老化的三元乙丙橡胶条（黑色），不容易老化，密封性强，保温性能好。五）、外遮阳系统1、技术参数行程：3.88m运行速度：0.36m/min单程运行时间：电机型号：GW80电源380V，三相，50Hz66电机功率：750w齿条形式：1二:1齿轮形式：A型运行平稳可靠网收拢后宽度：W20cm2、系统组成(1)外遮阳构架：温室顶部安装外遮阳骨架，选用50X50镀锌方管，联栋间用镀锌方管和连接件组合成网架结构。支架部分强度可靠，外形美观。(2)齿...
