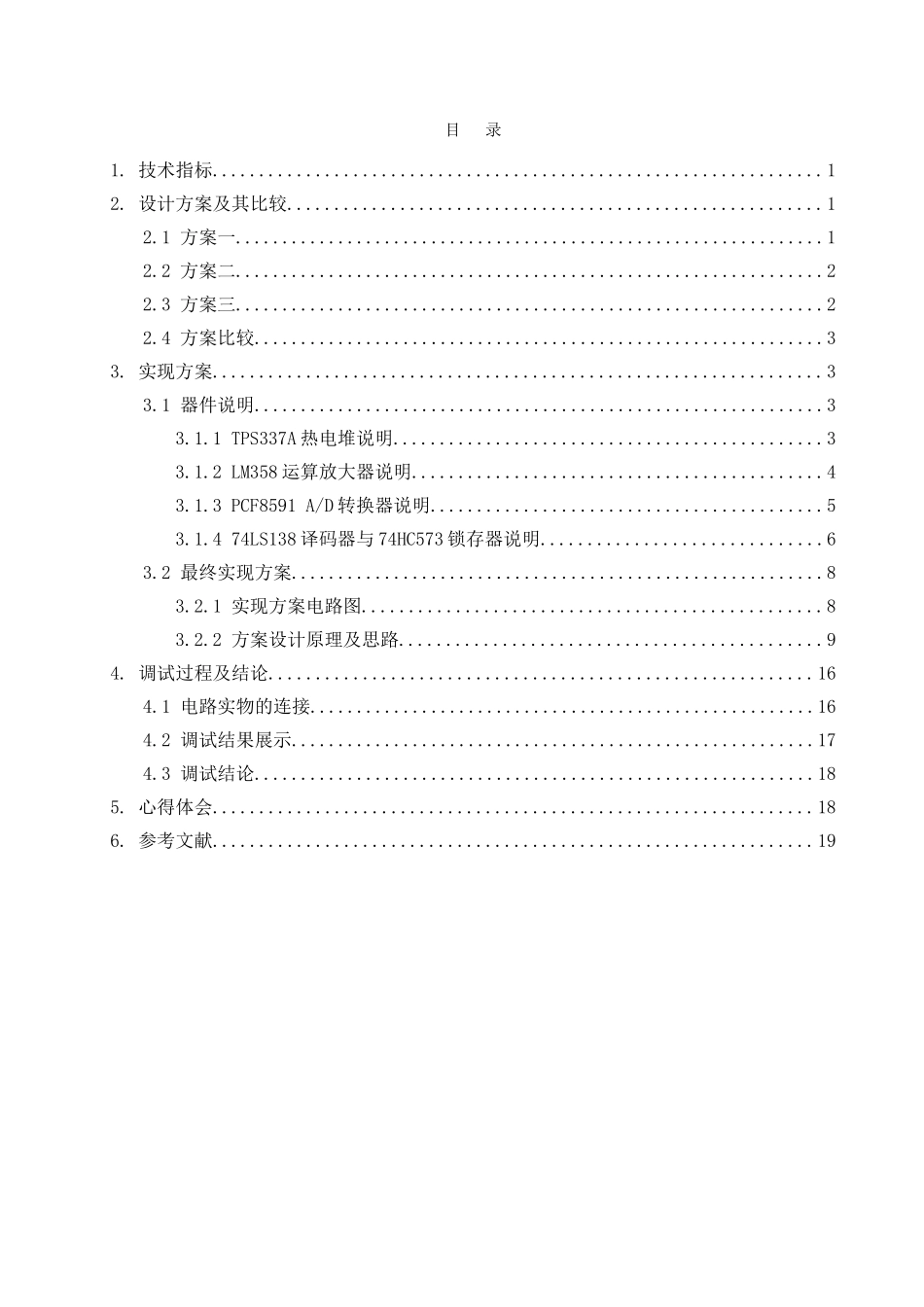

目录1.技术指标.................................................................12.设计方案及其比较.........................................................12.1方案一...............................................................12.2方案二...............................................................22.3方案三...............................................................22.4方案比较.............................................................33.实现方案.................................................................33.1器件说明.............................................................33.1.1TPS337A热电堆说明..............................................33.1.2LM358运算放大器说明............................................43.1.3PCF8591A/D转换器说明..........................................53.1.474LS138译码器与74HC573锁存器说明..............................63.2最终实现方案.........................................................83.2.1实现方案电路图.................................................83.2.2方案设计原理及思路.............................................94.调试过程及结论..........................................................164.1电路实物的连接......................................................164.2调试结果展示........................................................174.3调试结论............................................................185.心得体会................................................................186.参考文献................................................................191武汉理工大学《光电技术》课程设计说明书基于热电堆红外探测器的非接触人体表面温度的测量1.技术指标设计一个非接触人体表面温度系统，要求：1.通过热电堆TPS337A来探测人体表面的温度；2.由LED数码管显示测量的温度，要求显示温度精度能够达到0.1℃；3.可以连续测量人体表面或环境温度。2.设计方案及其比较2.1方案一通过TPS337A检测人体红外波产生温差电动势，将环境温度与检测到的人体温度分为两路电压信号，完成环境温度的补偿。再经过A/D转换芯片将数字信号发送到单片机输出，最后通过LED数码管显示。放大器采用AD620运算放大器以及LM358运算放大器。具体电路图如图1所示。图1方案一电路图信号采集电路有两部分组成：体温信号放大电路和环境温度信号处理电路。体温信号放大电路是由仪用放大器AD620和参考电压电路组成；环境温度信号处理电路是由运算放大器LM358构成的电压跟随器组成。三路输出信号其中最上方为放大后的热电堆电压信号，也就是将要处理的体温信号，中间为参考电压，最下方为环境温度信号。2.2方案二通过TPS337A检测人体红外波产生温差电动势，直接将输出电压通过放大器输出电压信号，再经过A/D转换芯片将数字信号发送到单片机输出，最后通过LED数码管显示。放2武汉理工大学《光电技术》课程设计说明书大器采用AD620运算放大器。具体电路图如图2所示。图2方案二电路图运算放大器AD620是一款低成本、高精度仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至1000。此外，AD620采用8引脚SOIC和DIP封装，尺寸小于分立式设计，并且功耗较低(最大电源电流仅1.3mA)，因此非常适合电池供电的便携式(或远程)应用，其工作电压为4.6V～36V或±2.3V～±18V。两路电压信号分别连接A/D转换芯片的输入。2.3方案三通过TPS337A检测人体红外波产生温差电动势，直接将输出电压通过两级放大器输出电压信号，消除零点漂移，再经过A/D转换芯片将数字信号发送到单片机输出，最后通过LED数码管显示。放大器采用LM358运算放大器。具体电路图如图3所示。图3方案三电路图运算放大器LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式。其单电源为3～30V，3武...
