基于单片机的可燃气体报警器VIP免费

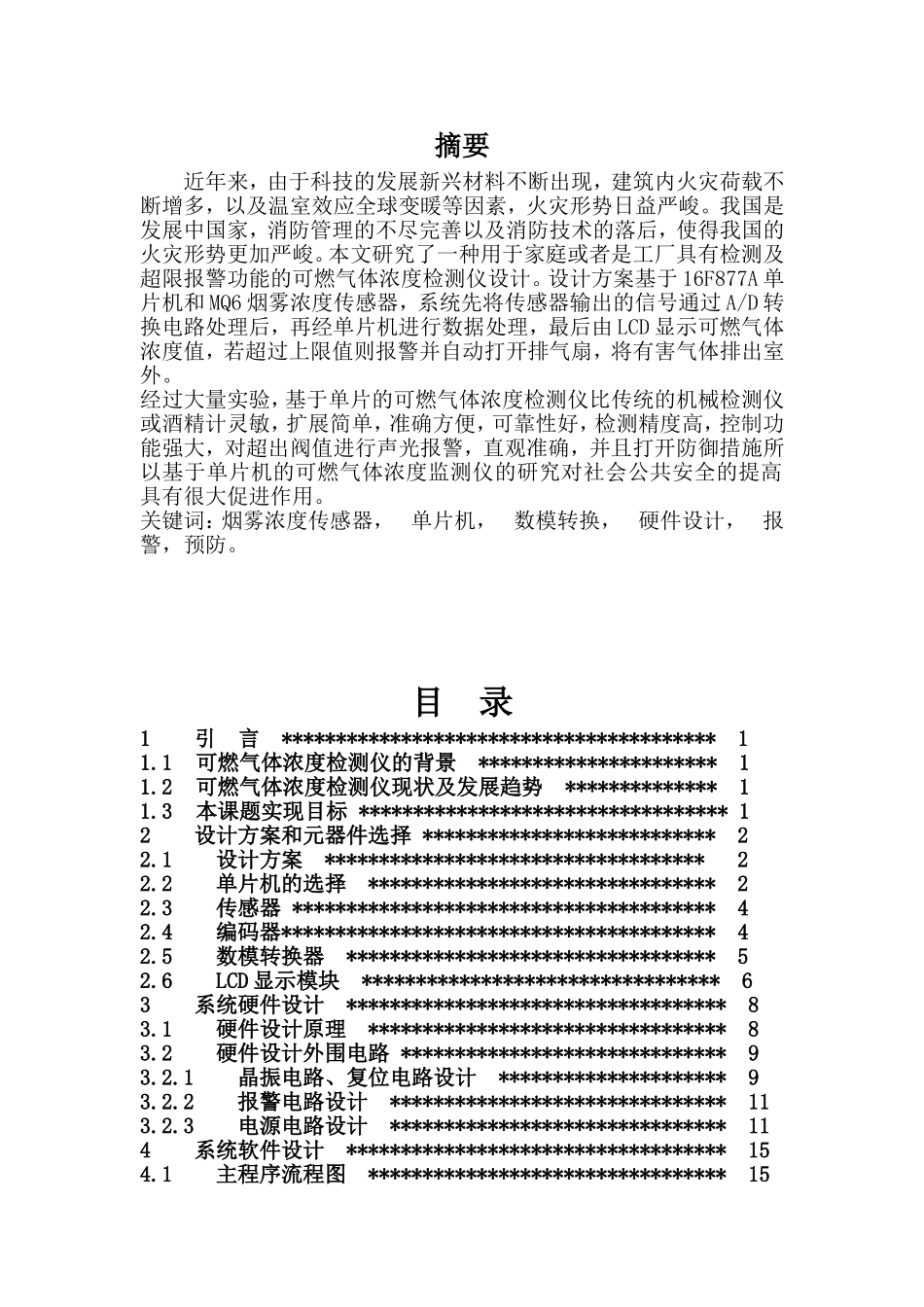

摘要近年来，由于科技的发展新兴材料不断出现，建筑内火灾荷载不断增多，以及温室效应全球变暖等因素，火灾形势日益严峻。我国是发展中国家，消防管理的不尽完善以及消防技术的落后，使得我国的火灾形势更加严峻。本文研究了一种用于家庭或者是工厂具有检测及超限报警功能的可燃气体浓度检测仪设计。设计方案基于16F877A单片机和MQ6烟雾浓度传感器，系统先将传感器输出的信号通过A/D转换电路处理后，再经单片机进行数据处理，最后由LCD显示可燃气体浓度值，若超过上限值则报警并自动打开排气扇，将有害气体排出室外。经过大量实验，基于单片的可燃气体浓度检测仪比传统的机械检测仪或酒精计灵敏，扩展简单，准确方便，可靠性好，检测精度高，控制功能强大，对超出阀值进行声光报警，直观准确，并且打开防御措施所以基于单片机的可燃气体浓度监测仪的研究对社会公共安全的提高具有很大促进作用。关键词：烟雾浓度传感器，单片机，数模转换，硬件设计，报警，预防。目录1引言****************************************11.1可燃气体浓度检测仪的背景**********************11.2可燃气体浓度检测仪现状及发展趋势**************11.3本课题实现目标**********************************12设计方案和元器件选择***************************22.1设计方案***********************************22.2单片机的选择********************************22.3传感器***************************************42.4编码器****************************************42.5数模转换器**********************************52.6LCD显示模块*********************************63系统硬件设计***********************************83.1硬件设计原理*********************************83.2硬件设计外围电路******************************93.2.1晶振电路、复位电路设计*********************93.2.2报警电路设计*******************************113.2.3电源电路设计*******************************114系统软件设计***********************************154.1主程序流程图*********************************155本设计总结与展望*******************************18参考文献********************************************20致谢**********************************************211.1可燃性气特浓度检测仪的背景对气体中可燃气体含量进行检测的设备有五种基本类型，即：燃料电池型(电化学)、半导体型、气体色谱分析型、红外线型、比色型。但由于价格和使用方便的原因，常用的只有燃料电池型和半导体型两种。燃料电池作为一种发电装置，它的原理是将存在于燃料与氧化剂中的化学能直接转化为电能。当前各国家都在广泛研究环保型能源，因为它直接可以把可燃气体转变成电能，并且不产生污染，烟雾传感器只是燃料电池的一方面应用。与半导体型的相比，燃料电池型呼气酒精检测仪有很多优势，即稳定性好，精度高，抗干扰性好。但是燃料电池烟雾传感器的结构要求非常精密，制造难度相当大，并且材料成本高，价格昂贵。1.2可燃性气体浓度检测仪现状及发展趋势如今的酒精浓度检测仪都是用于各个专业领域，而利用传感器和单片机核心技术的家庭可燃气体浓度检测仪在市面上是一个空缺，我们弥补了这一块的空缺，同时社会公共安全系数也大大的提高。但是现在大部分各个专业领域的可燃气体检测仪的售价比较昂贵，并且大多只是对结果进行预警、低报、高报三限报警点设置。并不适用于家庭，在LCD显示可燃气体浓度数值上应实现普及。同时可检测到多种危险气体。1.3本课题实现目标本课题进行硬件部分和软件部分设计，硬件部分是利用烟雾敏传感器检测空气中的可燃气体浓度并转为电压信号，经A/D转换器程序转换成数字信号传给单片机系统，并经单片机及其外围电路信号处理，显示可燃气体浓度值以及超阈值声光报警，打开保护系统。硬件设计部分主要包括：MCU、A/D、LCD、外围扩展数据RAM等芯片的选择。2设计方案和元器件选择2.1设计方案因为设计时考虑酒精浓度是由传感器把非电量转换为电量，传感器输出的是0-5伏电压值且电压值稳定，外部干扰小等...
