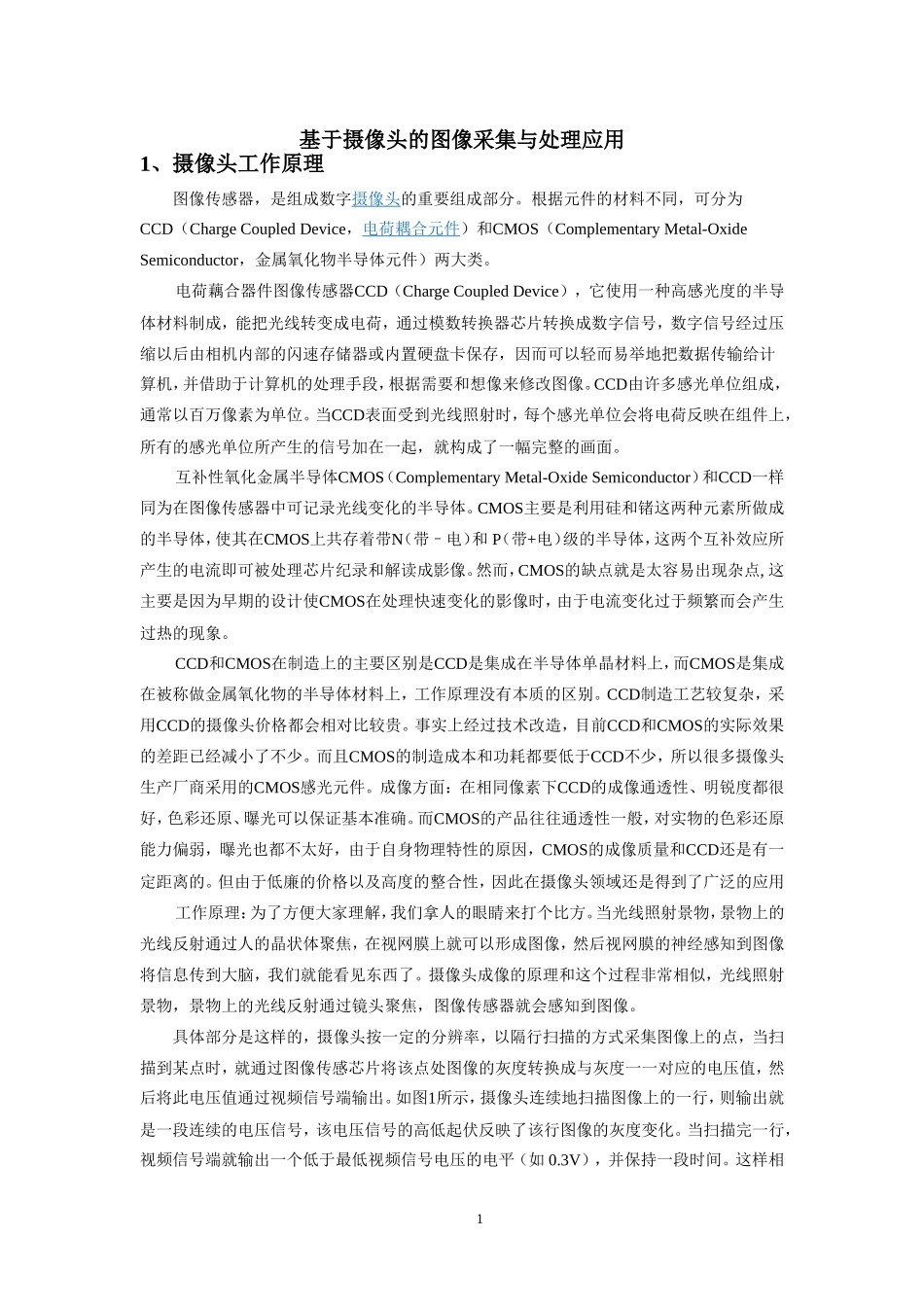

基于摄像头的图像采集与处理应用1、摄像头工作原理图像传感器，是组成数字摄像头的重要组成部分。根据元件的材料不同，可分为CCD（ChargeCoupledDevice，电荷耦合元件）和CMOS（ComplementaryMetal-OxideSemiconductor，金属氧化物半导体元件）两大类。电荷藕合器件图像传感器CCD（ChargeCoupledDevice），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。CCD由许多感光单位组成，通常以百万像素为单位。当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。互补性氧化金属半导体CMOS（ComplementaryMetal-OxideSemiconductor）和CCD一样同为在图像传感器中可记录光线变化的半导体。CMOS主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。然而，CMOS的缺点就是太容易出现杂点,这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。CCD和CMOS在制造上的主要区别是CCD是集成在半导体单晶材料上，而CMOS是集成在被称做金属氧化物的半导体材料上，工作原理没有本质的区别。CCD制造工艺较复杂，采用CCD的摄像头价格都会相对比较贵。事实上经过技术改造，目前CCD和CMOS的实际效果的差距已经减小了不少。而且CMOS的制造成本和功耗都要低于CCD不少，所以很多摄像头生产厂商采用的CMOS感光元件。成像方面：在相同像素下CCD的成像通透性、明锐度都很好，色彩还原、曝光可以保证基本准确。而CMOS的产品往往通透性一般，对实物的色彩还原能力偏弱，曝光也都不太好，由于自身物理特性的原因，CMOS的成像质量和CCD还是有一定距离的。但由于低廉的价格以及高度的整合性，因此在摄像头领域还是得到了广泛的应用工作原理：为了方便大家理解，我们拿人的眼睛来打个比方。当光线照射景物，景物上的光线反射通过人的晶状体聚焦，在视网膜上就可以形成图像，然后视网膜的神经感知到图像将信息传到大脑，我们就能看见东西了。摄像头成像的原理和这个过程非常相似，光线照射景物，景物上的光线反射通过镜头聚焦，图像传感器就会感知到图像。具体部分是这样的，摄像头按一定的分辨率，以隔行扫描的方式采集图像上的点，当扫描到某点时，就通过图像传感芯片将该点处图像的灰度转换成与灰度一一对应的电压值，然后将此电压值通过视频信号端输出。如图1所示，摄像头连续地扫描图像上的一行，则输出就是一段连续的电压信号，该电压信号的高低起伏反映了该行图像的灰度变化。当扫描完一行，视频信号端就输出一个低于最低视频信号电压的电平（如0.3V），并保持一段时间。这样相1当于，紧接着每行图像信号之后会有一个电压“凹槽”，此“凹槽”叫做行同步脉冲，它是扫描换行的标志。然后，跳过一行后（因为摄像头是隔行扫描的），开始扫描新的一行，如此下去，直到扫描完该场的视频信号，接着会出现一段场消隐区。该区中有若干个复合消隐脉冲，其中有个持续时间远长于其它的消隐脉冲，称为场同步脉冲，它是扫描换场的标志。场同步脉冲标志着新的一场的到来，不过，场消隐区恰好跨在上一场的结尾和下一场的开始部分，得等场消隐区过去，下一场的视频信号才真正到来。摄像头每秒扫描25幅图像，每幅又分奇、偶两场，先奇场后偶场，故每秒扫描50场图像。奇场时只扫描图像中的奇数行，偶场时则只扫描偶数行。摄像头有两个重要的指标：分辨率和有效像素。分辨率实际上就是每场行同步脉冲数，这是因为行同步脉冲数越多，则对每场图像扫描的行数也越多。事实上，分辨率反映的是摄像头的纵向分辨能力。有效像素常写成两数相乘的形式，如“320x240”，其中前一个数值表示单行视频信号的精细程度，即行分辨能力；后一个数值为分辨率，因而有效像素=行分辨能力×分辨率。图1摄像头视频...
