基于单片机的汽车转向灯设计VIP免费

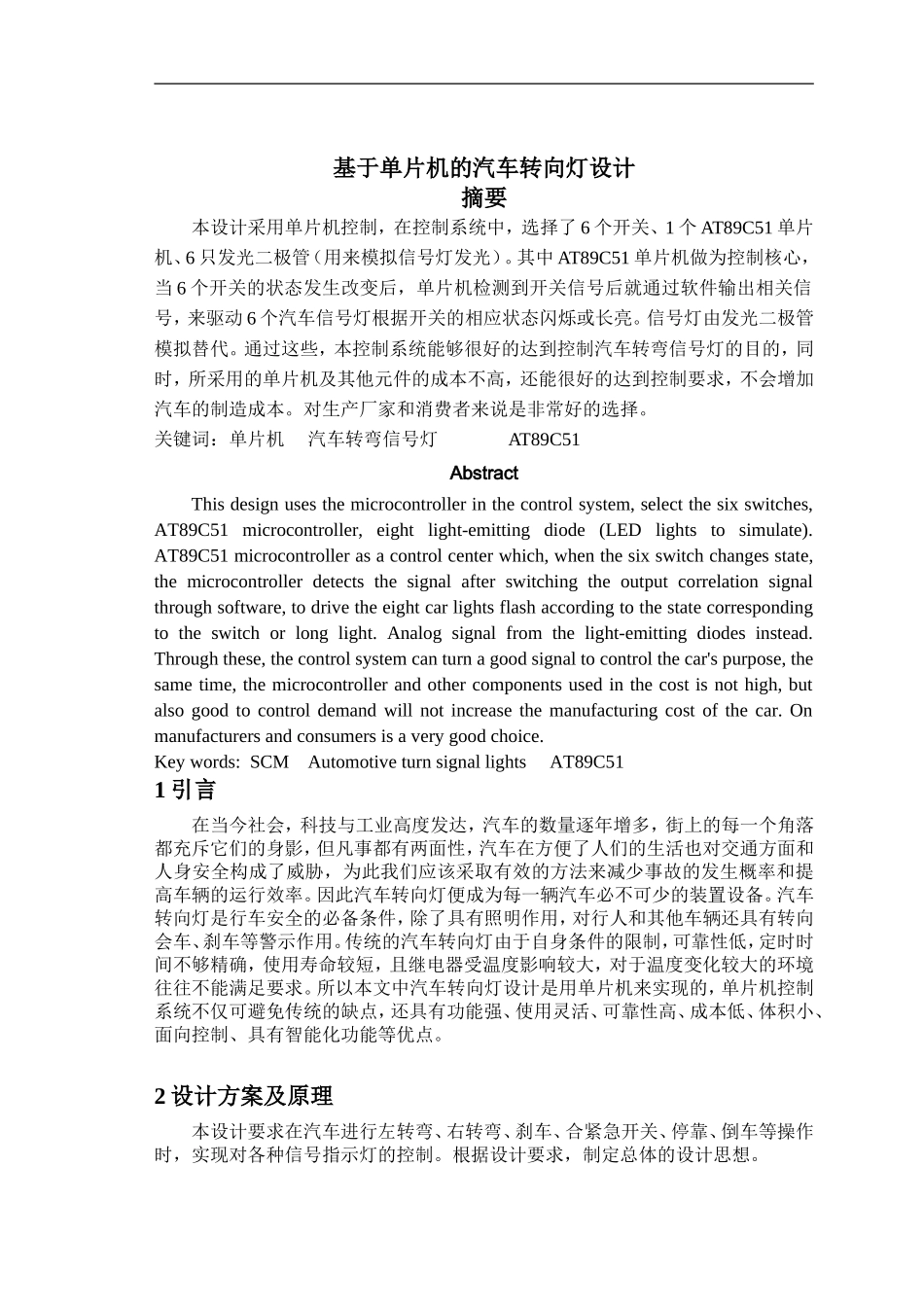

基于单片机的汽车转向灯设计摘要本设计采用单片机控制，在控制系统中，选择了6个开关、1个AT89C51单片机、6只发光二极管（用来模拟信号灯发光）。其中AT89C51单片机做为控制核心，当6个开关的状态发生改变后，单片机检测到开关信号后就通过软件输出相关信号，来驱动6个汽车信号灯根据开关的相应状态闪烁或长亮。信号灯由发光二极管模拟替代。通过这些，本控制系统能够很好的达到控制汽车转弯信号灯的目的，同时，所采用的单片机及其他元件的成本不高，还能很好的达到控制要求，不会增加汽车的制造成本。对生产厂家和消费者来说是非常好的选择。关键词：单片机汽车转弯信号灯AT89C51AbstractThisdesignusesthemicrocontrollerinthecontrolsystem,selectthesixswitches,AT89C51microcontroller,eightlight-emittingdiode(LEDlightstosimulate).AT89C51microcontrollerasacontrolcenterwhich,whenthesixswitchchangesstate,themicrocontrollerdetectsthesignalafterswitchingtheoutputcorrelationsignalthroughsoftware,todrivetheeightcarlightsflashaccordingtothestatecorrespondingtotheswitchorlonglight.Analogsignalfromthelight-emittingdiodesinstead.Throughthese,thecontrolsystemcanturnagoodsignaltocontrolthecar'spurpose,thesametime,themicrocontrollerandothercomponentsusedinthecostisnothigh,butalsogoodtocontroldemandwillnotincreasethemanufacturingcostofthecar.Onmanufacturersandconsumersisaverygoodchoice.Keywords:SCMAutomotiveturnsignallightsAT89C511引言在当今社会，科技与工业高度发达，汽车的数量逐年增多，街上的每一个角落都充斥它们的身影，但凡事都有两面性，汽车在方便了人们的生活也对交通方面和人身安全构成了威胁，为此我们应该采取有效的方法来减少事故的发生概率和提高车辆的运行效率。因此汽车转向灯便成为每一辆汽车必不可少的装置设备。汽车转向灯是行车安全的必备条件，除了具有照明作用，对行人和其他车辆还具有转向会车、刹车等警示作用。传统的汽车转向灯由于自身条件的限制，可靠性低，定时时间不够精确，使用寿命较短，且继电器受温度影响较大，对于温度变化较大的环境往往不能满足要求。所以本文中汽车转向灯设计是用单片机来实现的，单片机控制系统不仅可避免传统的缺点，还具有功能强、使用灵活、可靠性高、成本低、体积小、面向控制、具有智能化功能等优点。2设计方案及原理本设计要求在汽车进行左转弯、右转弯、刹车、合紧急开关、停靠、倒车等操作时，实现对各种信号指示灯的控制。根据设计要求，制定总体的设计思想。单片机原理及系统课程设计报告汽车转向灯电路是由单片机AT89C51、复位、警报、LED显示电路、按键电路等几部分构成。2.1系统设计以单片机AT89C51为核心芯片通过控制LED的显示来模拟汽车转向灯，即用开关1-6的闭合分别模拟刹车、紧急、停靠、左转、右转、倒车操作；用LED发光二极管D1-D8的亮灭显示来模拟汽车的故障指示灯、左头灯、右头灯、左转弯信号灯、右转弯信号灯、左尾灯、右尾灯、倒车灯的显示情况。转向时，规定左右尾灯、左右头灯仪表板上2个指示灯相应地发出闪烁信号；应急开关合上时，6个信号灯都应闪烁；汽车刹车时，2个尾灯发出稳定亮信号；如正当转向时刹车，转向时原应闪烁的信号仍应闪烁。它们都是低频闪烁，任何上述之外的开关组合，都将出现故障指示灯闪烁，闪烁频率为高频且发出警报声，按下相应复位键警报声与指示灯解除，之后可及时排查电路问题。系统组成框图如图1所示。图1系统组成框图2.2单片机系统的工作原理2.2.1开关状态检测开关状态检测，对AT89C51来说是输入关系，可轮流检测每个开关状态，以每个开关的状态让相应的发光二极管指示；也可以一次性检测六路开关状态，即用MOVA,P2指令一次性把P2端口的状态全部读入，取低6位的状态来指示，根据此选择分支。2.2.2输出控制发光二极管由D1-D8来指示，设计用指令MOVP1,#111XXXXXB方法来实现选择。2.2.3定时器信号的控制是定时器得以实现的结果。在汽车转弯灯的控制中主要利用AT89C51单片机的可编程定时器来实现灯闪烁的延时，即...
