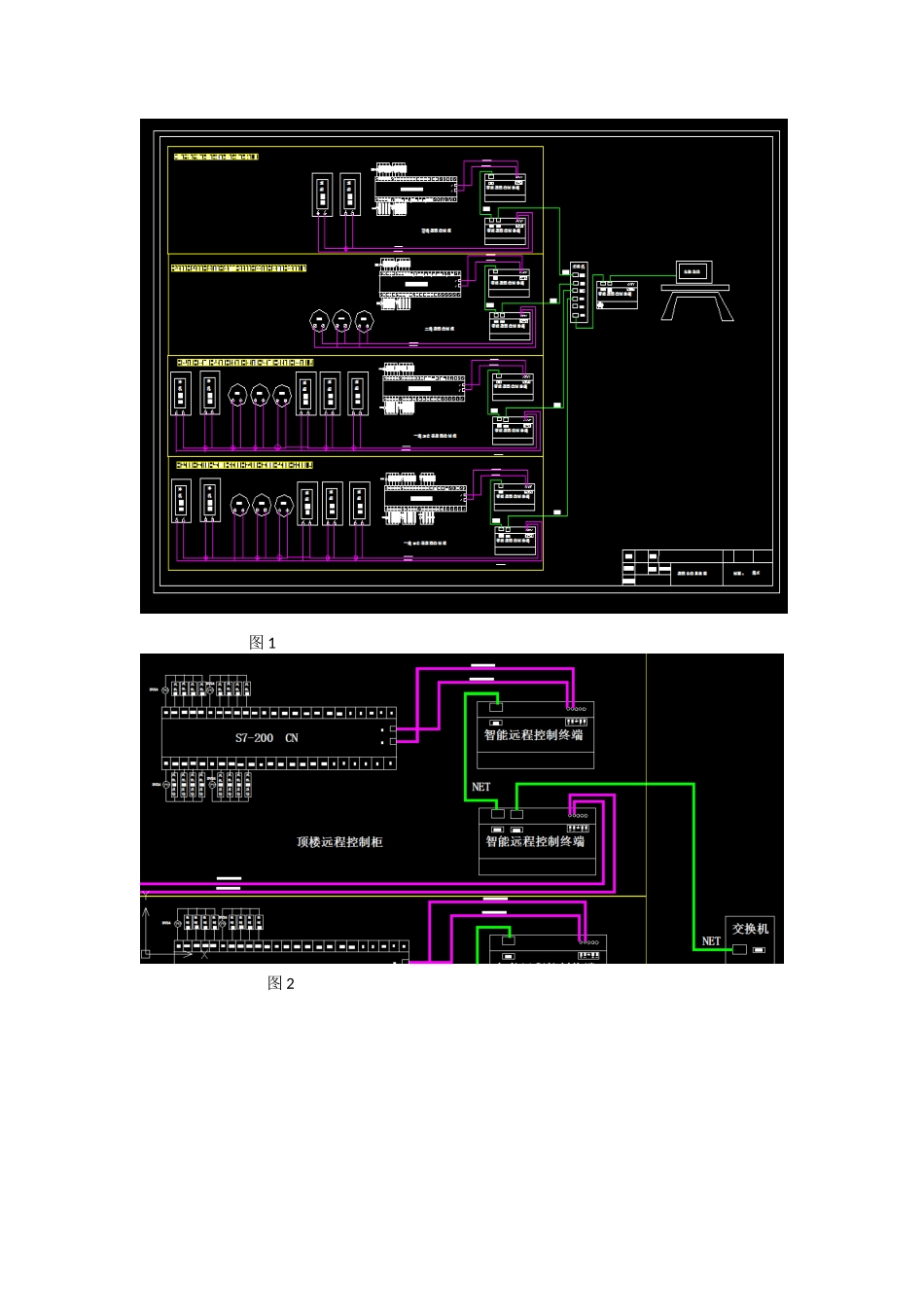

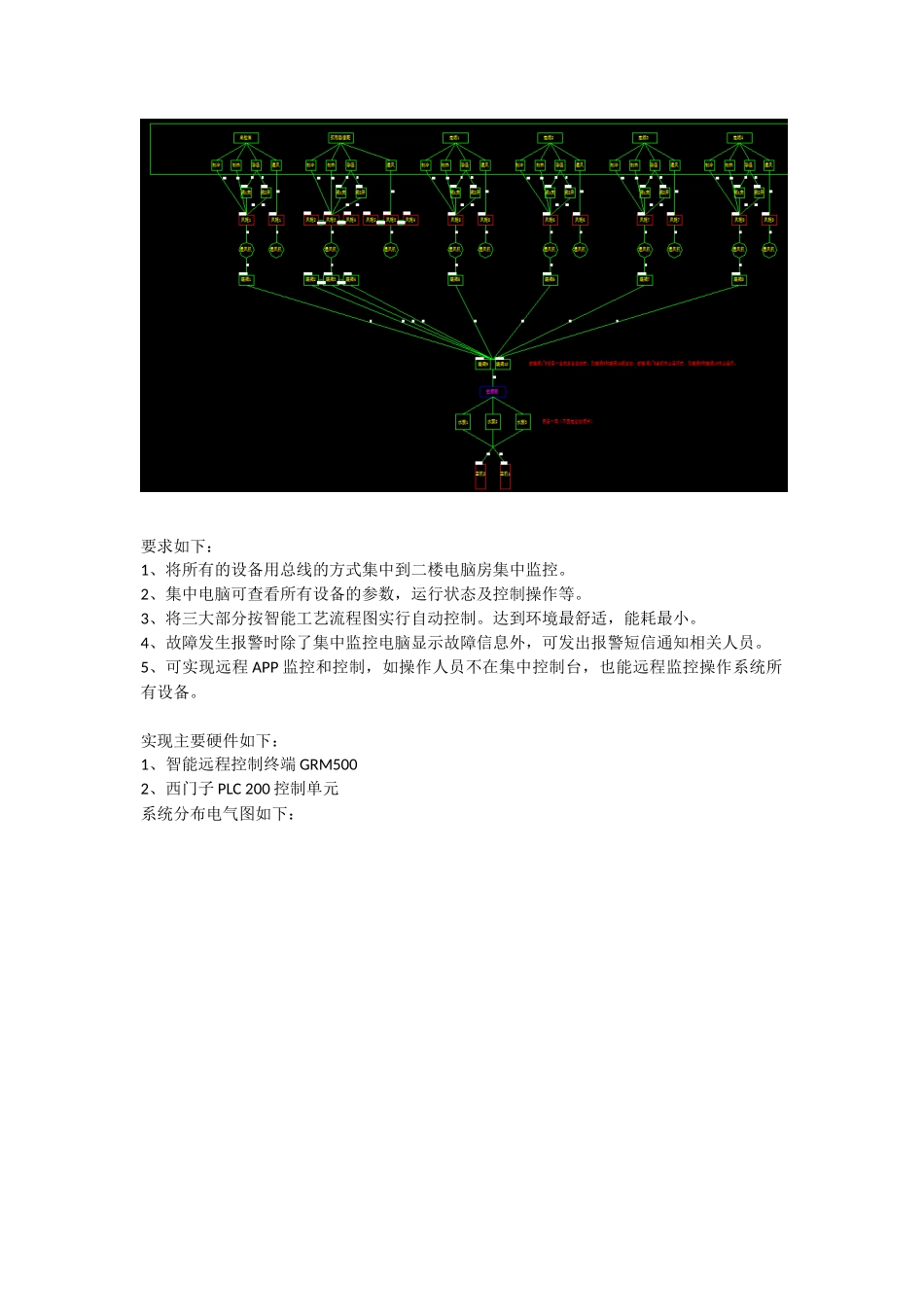

前言随着国家经济的快速发展，大型中央空调应用越来越广泛。一般来说，一个独立的大型暖通空调及通风工程由室外机，室内机及排风机组成。越是大型暖通工程这三大设备一般相隔较远。各部分即紧密联系又相互独立。紧密的关系，如夏天制冷时，需必须开启室外空调机再开室内恒压怛温机及排风机。冬季天气冷只需开启排风机和室内恒温恒湿机组即可。由此一来，三大部分交由工作人员观察调整操作设备很容易造成电力能源的浪费，从而不能达量更好的舒适环境。在强调舒适的同时，空调的管理及节能环保是一个不能忽略的问题。针对此问题，如何能使用一种可以把三大部分关联起来集中控制，用智能工艺流程图的方法来管理操作三大部件。在达到环境舒适的情况下，做到能耗最小化。下面来介绍一款楼宇常用的网络集中单元控制器：GRM500智能远程控制终端。这是一款工业级产品，配有双网口，4G,WIFI，RS485,RS232通讯口。它本身具有PLC逻辑运算控制功能。支持各种PLC协议和通用MODBUS协议、TCP协议等。内置APP发布。模块连接网络无需固定IP即可远程监控。实际应用案列：深圳市宝安区国防训练基地大型暖通空调系统。1、现场有室外机组四台制冷压缩机、6台循环水泵，阀门10个2、室内机组有20台恒温恒湿机，阀门10个。3、楼顶有2台变频排风机组，8台小排风机。设备分布图如下：要求如下：1、将所有的设备用总线的方式集中到二楼电脑房集中监控。2、集中电脑可查看所有设备的参数，运行状态及控制操作等。3、将三大部分按智能工艺流程图实行自动控制。达到环境最舒适，能耗最小。4、故障发生报警时除了集中监控电脑显示故障信息外，可发出报警短信通知相关人员。5、可实现远程APP监控和控制，如操作人员不在集中控制台，也能远程监控操作系统所有设备。实现主要硬件如下：1、智能远程控制终端GRM5002、西门子PLC200控制单元系统分布电气图如下：图1图2图3图4系统原理概述图4：1、室外四台制冷机机组用485总线通讯的方式走MODBUS协议连接到GRM500智能远程控制终端。2、室外6台循环水泵变频器用485总线通讯的方式走MODBUS协议连接到GRM500智能远程控制终端。3、室外控制阀门的控制单元西门子200PLC用485总线的方式走西门子200PPI协议连接到GRM500智能远程控制终端。4、室外所有设备经过总线的方式汇总到智能远程控制终端后，智能远程控制终端用网线方式走MODBUSTCP协议连接到二楼的中心单元GRM500“智能远程控制终端”。图3：室内所有的机组恒温恒湿机用485总线通讯的方式走MOUDBUS协议连接到GRM500智能远程控制终端，GRM500智能远程控制终端用网线方式走MODBUSTCP协议连接到二楼的中心单元GRM500“智能远程控制终端”。图2：楼顶两台风机变频器用485总线通讯的方式走MODBUS协议连接到GRM500智能远程控制终端，风机控制单元西门子200用485总线的方式走西门子200PPI协议连接到GRM500智能远程控制终端。智能远程控制终端用网线方式走MODBUSTCP协议连接到二楼的中心单元“智能远程控制终端”。图1：二楼中心单元GRM500智能远程控制终端用网线连接集中监控电台，同时智能远程控制终端连接上路由器上外网联网。GRM500智能远程控制终端内部逻辑控制开发（在电脑里打GRM500配置软件）如下图：室外机通讯工程配置（485通讯MODBUS协议）：新建变量关系寄存器地址楼顶变频器排风机（485口通讯MODBUS协议）新建变量关系寄存器地址阀门控制工程配置（PPI口通讯西门200PPI协议）新建变量关系寄存器地址系统自动开机时间配置工程（基于常见的数学运算符号）任意三台水泵打开后自动连动开启室内机配置工程任意室内机打开后自动开启室外机工程配置系统自动关机时间配置工程（基于常见的数学运算符号）上位机监控平台如下图：手机APP监控图如下：现场设备电柜
