基于单片机的数控恒流源设计VIP免费

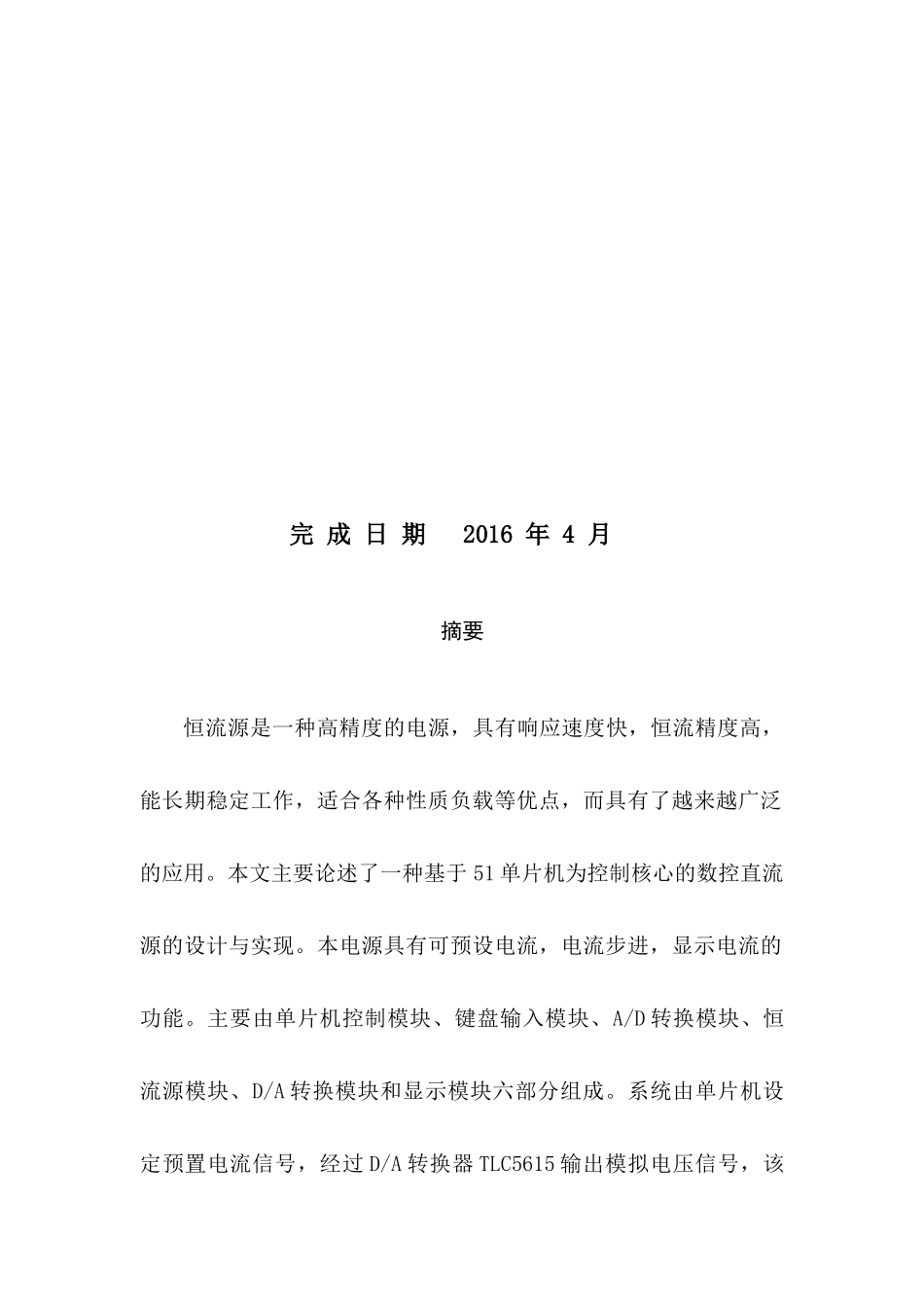

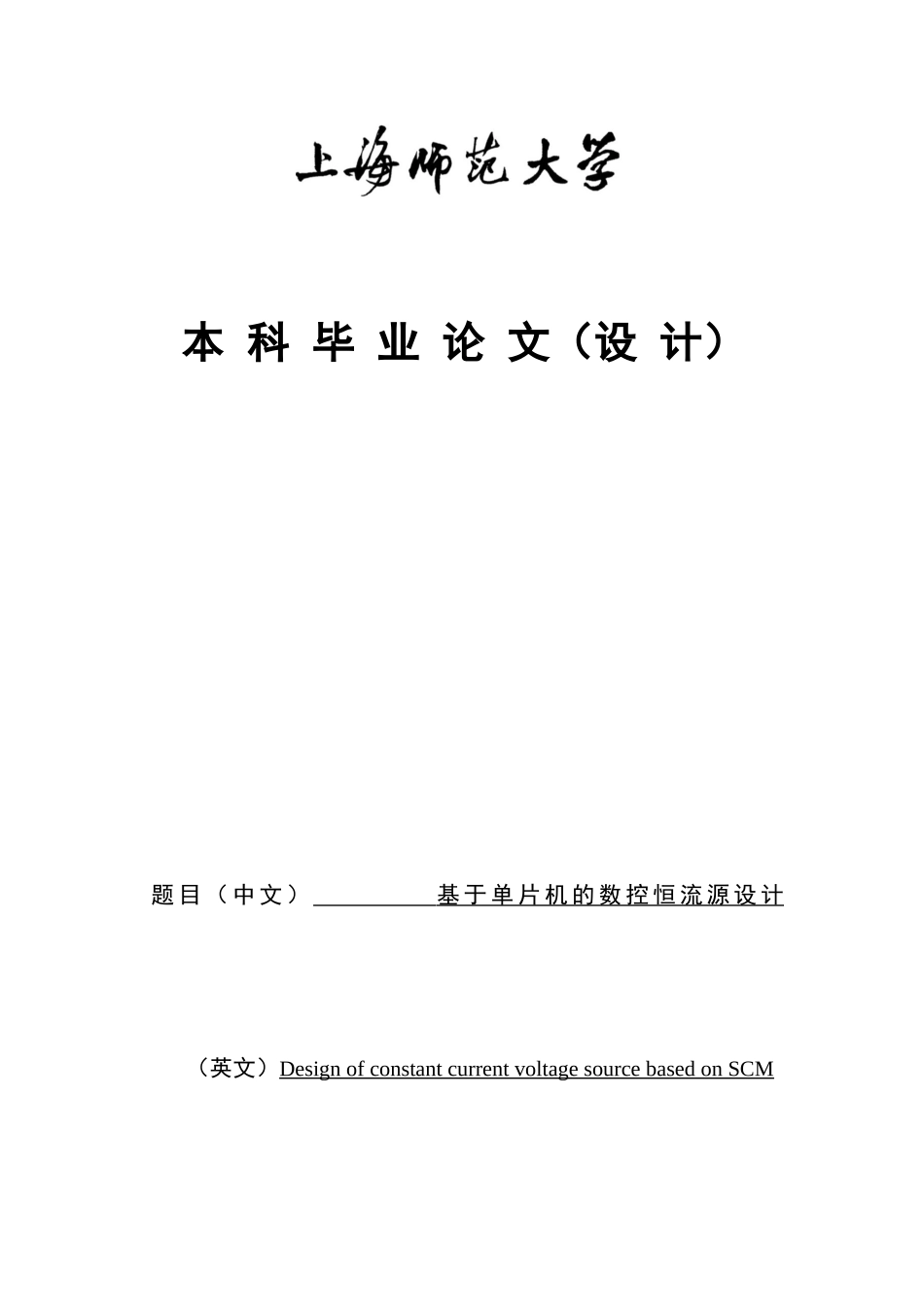

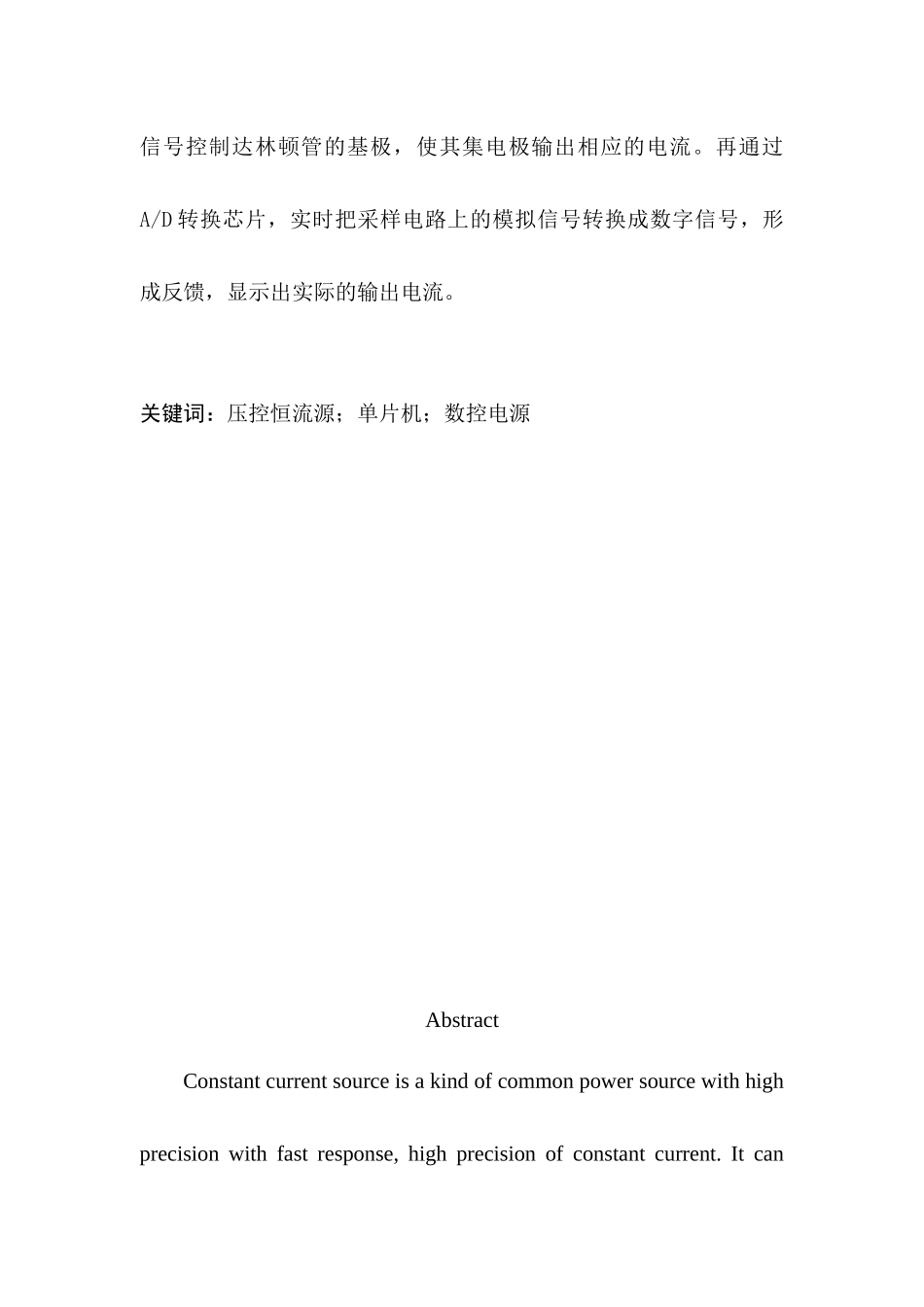

本科毕业论文（设计）题目（中文）基于单片机的数控恒流源设计a（英文）DesignofconstantcurrentvoltagesourcebasedonSCM完成日期2016年4月摘要恒流源是一种高精度的电源，具有响应速度快，恒流精度高，能长期稳定工作，适合各种性质负载等优点，而具有了越来越广泛的应用。本文主要论述了一种基于51单片机为控制核心的数控直流源的设计与实现。本电源具有可预设电流，电流步进，显示电流的功能。主要由单片机控制模块、键盘输入模块、A/D转换模块、恒流源模块、D/A转换模块和显示模块六部分组成。系统由单片机设定预置电流信号，经过D/A转换器TLC5615输出模拟电压信号，该信号控制达林顿管的基极，使其集电极输出相应的电流。再通过A/D转换芯片，实时把采样电路上的模拟信号转换成数字信号，形成反馈，显示出实际的输出电流。关键词：压控恒流源；单片机；数控电源AbstractConstantcurrentsourceisakindofcommonpowersourcewithhighprecisionwithfastresponse,highprecisionofconstantcurrent.Itcanalsoworkstablyforalongtimeandhasvariouspropertiesoftheload.Sonowitisusedmoreandmorewidely.Thispapermainlydiscussesthedesignandimplementationofadigitalconstantcurrentsourcebasedon51MCUasthecontrolcoreofthesystem.Thepowersupplyhasapresetcurrent,currentstep,currentdisplayfunction.Ithas6parts:Controlmodule,keyboardinputmodule,A/Dtransformmodule,D/Atransformmodule,displaymoduleandconstantcurrentsourcemodule.ThecurrentsignalsetbytheSCM.ThenitthroughD/AconverterTLC5615,whichoutputtothevoltageanalogsignalandcontroltheDarlingtontubebase,andoutputthecorrespondingcurrent.FinallythroughtheA/Dconversionchip,real-timesamplingcircuitanalogsignalisconvertedintodigitalquantity,feedbackform,showtheactualoutputcurrent.Keywords:voltagecontrolledconstantcurrentsource;singlechipmicrocomputer;digitalpowersupply目录上海师范大学本科毕业论文（设计）诚信声明…………………………………I上海师范大学本科毕业论文（设计）选题登记表…………………………………II上海师范大学本科毕业论文（设计）指导记录表…………………………………Ⅳ中文摘要及关键词………………………………………………………………Ⅴ英文摘要及关键词………………………………………………………………Ⅵ1前言…………………………………………………………………………………11.1研究背景及意义………………………………………………………………11.2国内外研究现状………………………………………………………………12基本原理与方案对比………………………………………………………………22.1总体框图………………………………………………………………………22.2恒流源方案对比………………………………………………………………32.2.1晶体管恒流源……………………………………………………………32.2.2场效应管恒流源…………………………………………………………42.2.3集成电路恒流源…………………………………………………………52.2.4总结………………………………………………………………………52.3单片机简介……………………………………………………………………62.4液晶显示屏简介………………………………………………………………82.5数模转换芯片…………………………………………………………………92.6模数转换芯片…………………………………………………………………93各模块实现………………………………………………………………………103.1键盘模块……………………………………………………………………103.2液晶显示模块………………………………………………………………113.3D/A转换模块…………………………………………………………………123.4A/D转换模块…………………………………………………………………123.5恒流源模块…………………………………………………………………133.6电路整体工作原理………………………...
