基于单片机的数字温度计设计VIP免费

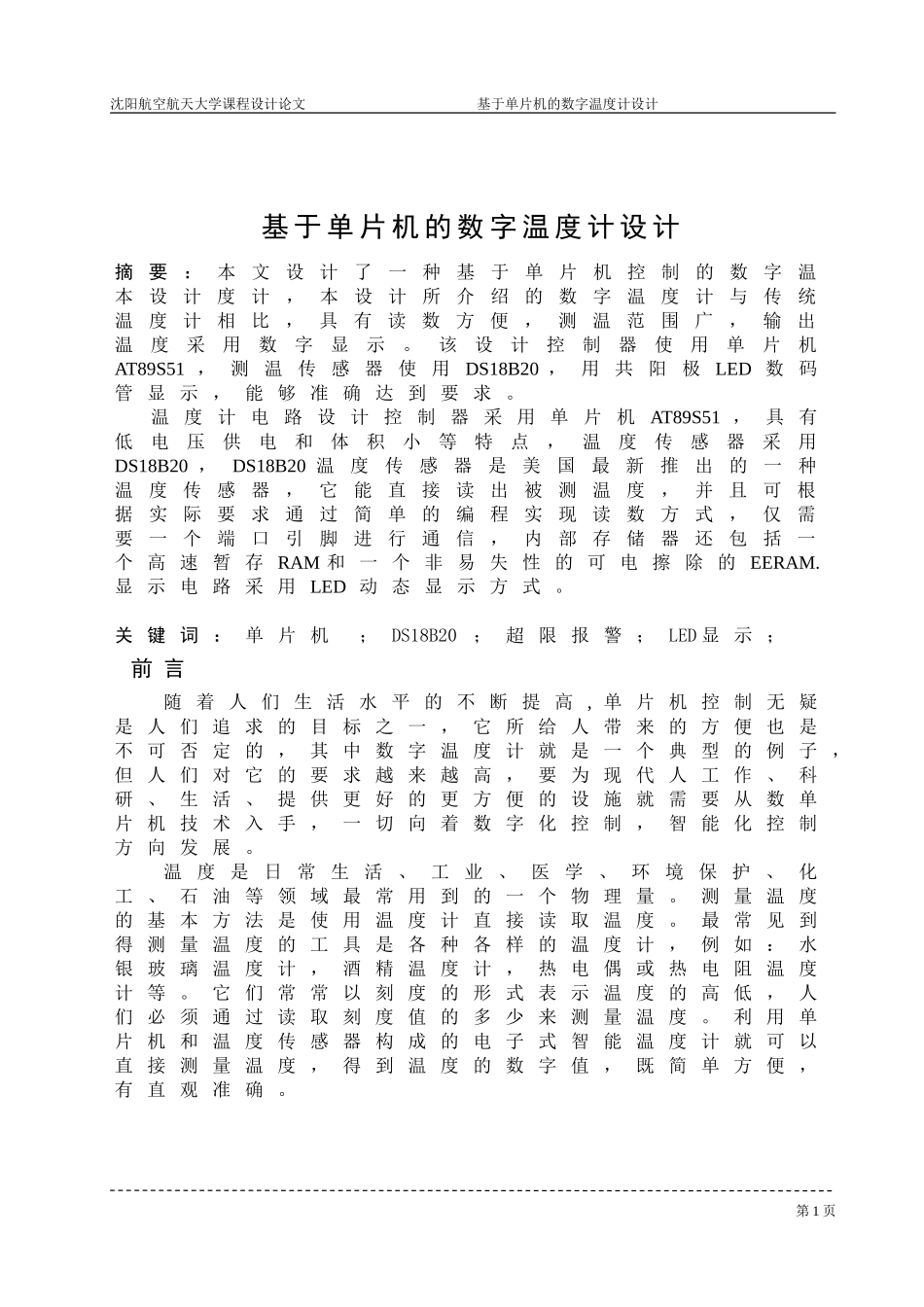

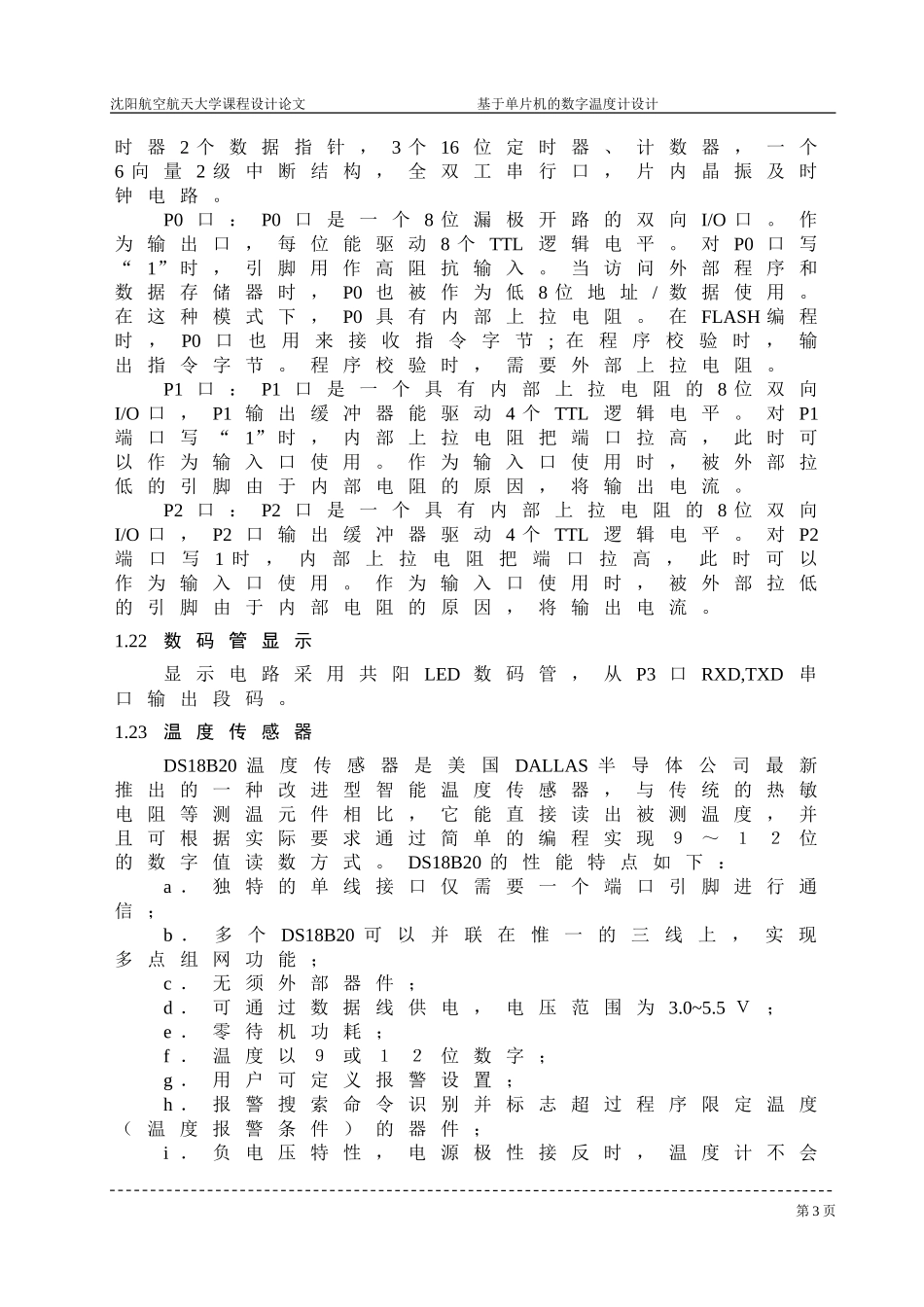

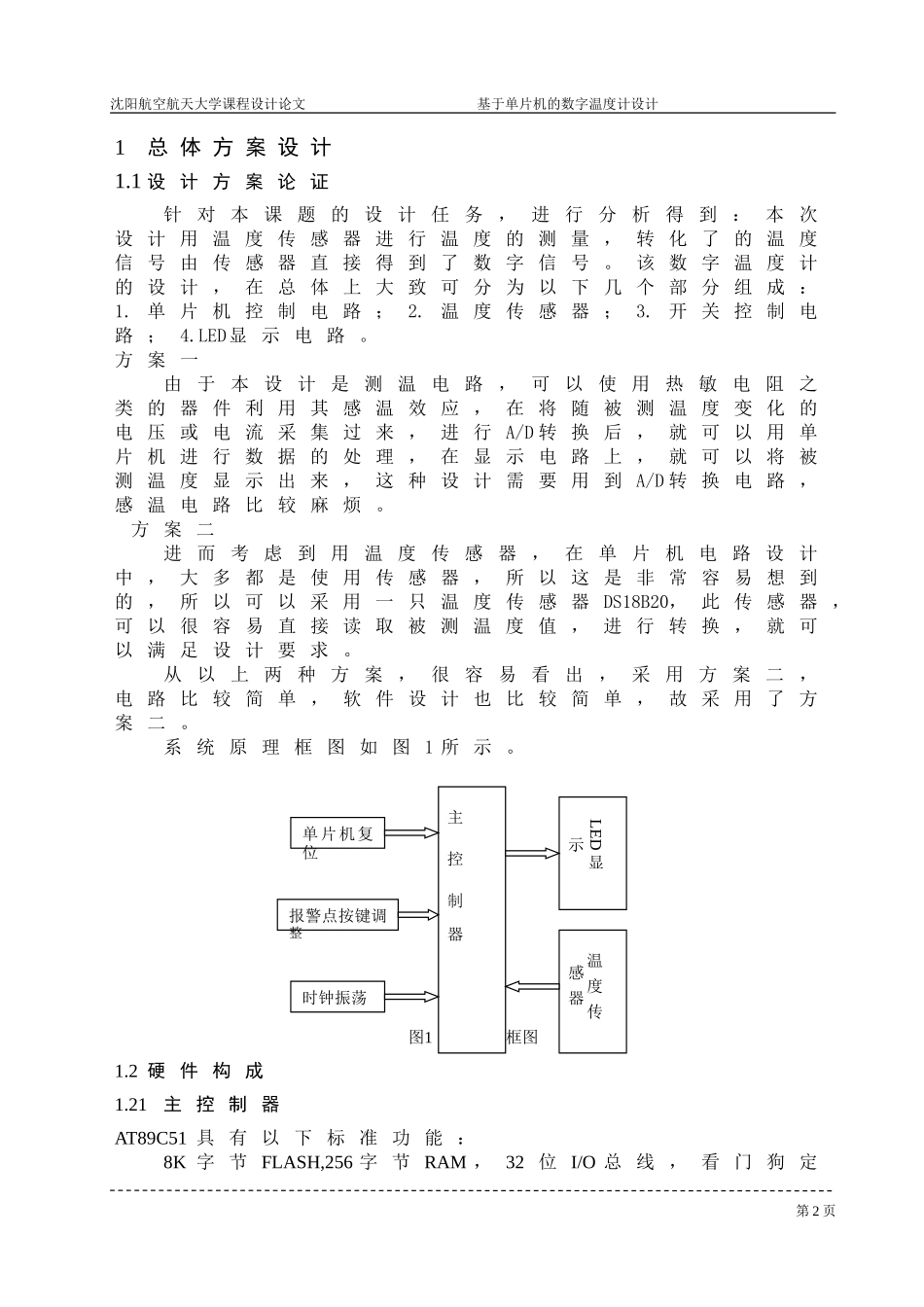

沈阳航空航天大学课程设计论文基于单片机的数字温度计设计基于单片机的数字温度计设计摘要：本文设计了一种基于单片机控制的数字温本设计度计，本设计所介绍的数字温度计与传统温度计相比，具有读数方便，测温范围广，输出温度采用数字显示。该设计控制器使用单片机AT89S51，测温传感器使用DS18B20，用共阳极LED数码管显示，能够准确达到要求。温度计电路设计控制器采用单片机AT89S51，具有低电压供电和体积小等特点，温度传感器采用DS18B20，DS18B20温度传感器是美国最新推出的一种温度传感器，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现读数方式，仅需要一个端口引脚进行通信，内部存储器还包括一个高速暂存RAM和一个非易失性的可电擦除的EERAM.显示电路采用LED动态显示方式。关键词：单片机；DS18B20；超限报警；LED显示；前言随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。温度是日常生活、工业、医学、环境保护、化工、石油等领域最常用到的一个物理量。测量温度的基本方法是使用温度计直接读取温度。最常见到得测量温度的工具是各种各样的温度计，例如：水银玻璃温度计，酒精温度计，热电偶或热电阻温度计等。它们常常以刻度的形式表示温度的高低，人们必须通过读取刻度值的多少来测量温度。利用单片机和温度传感器构成的电子式智能温度计就可以直接测量温度，得到温度的数字值，既简单方便，有直观准确。第1页沈阳航空航天大学课程设计论文基于单片机的数字温度计设计1总体方案设计1.1设计方案论证针对本课题的设计任务，进行分析得到：本次设计用温度传感器进行温度的测量，转化了的温度信号由传感器直接得到了数字信号。该数字温度计的设计，在总体上大致可分为以下几个部分组成：1.单片机控制电路；2.温度传感器；3.开关控制电路；4.LED显示电路。方案一由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。方案二进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用了方案二。系统原理框图如图1所示。图1系统原理框图1.2硬件构成1.21主控制器AT89C51具有以下标准功能：8K字节FLASH,256字节RAM，32位I/O总线，看门狗定第2页主控制器LED显示温度传感器单片机复位时钟振荡报警点按键调整沈阳航空航天大学课程设计论文基于单片机的数字温度计设计时器2个数据指针，3个16位定时器、计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。P0口：P0口是一个8位漏极开路的双向I/O口。作为输出口，每位能驱动8个TTL逻辑电平。对P0口写“1”时，引脚用作高阻抗输入。当访问外部程序和数据存储器时，P0也被作为低8位地址/数据使用。在这种模式下，P0具有内部上拉电阻。在FLASH编程时，P0口也用来接收指令字节;在程序校验时，输出指令字节。程序校验时，需要外部上拉电阻。P1口：P1口是一个具有内部上拉电阻的8位双向I/O口，P1输出缓冲器能驱动4个TTL逻辑电平。对P1端口写“1”时，内部上拉电阻把端口拉高，此时可以作为输入口使用。作为输入口使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流。P2口：P2口是一个具有内部上拉电阻的8位双向I/O口，P2口输出缓冲器驱动4个TTL逻辑电平。对P2端口写1时，内部上拉电阻把端口拉高，此时可以作为输入口使用。作为输入口使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流。1.22数码管显示显示电路采用共阳...
