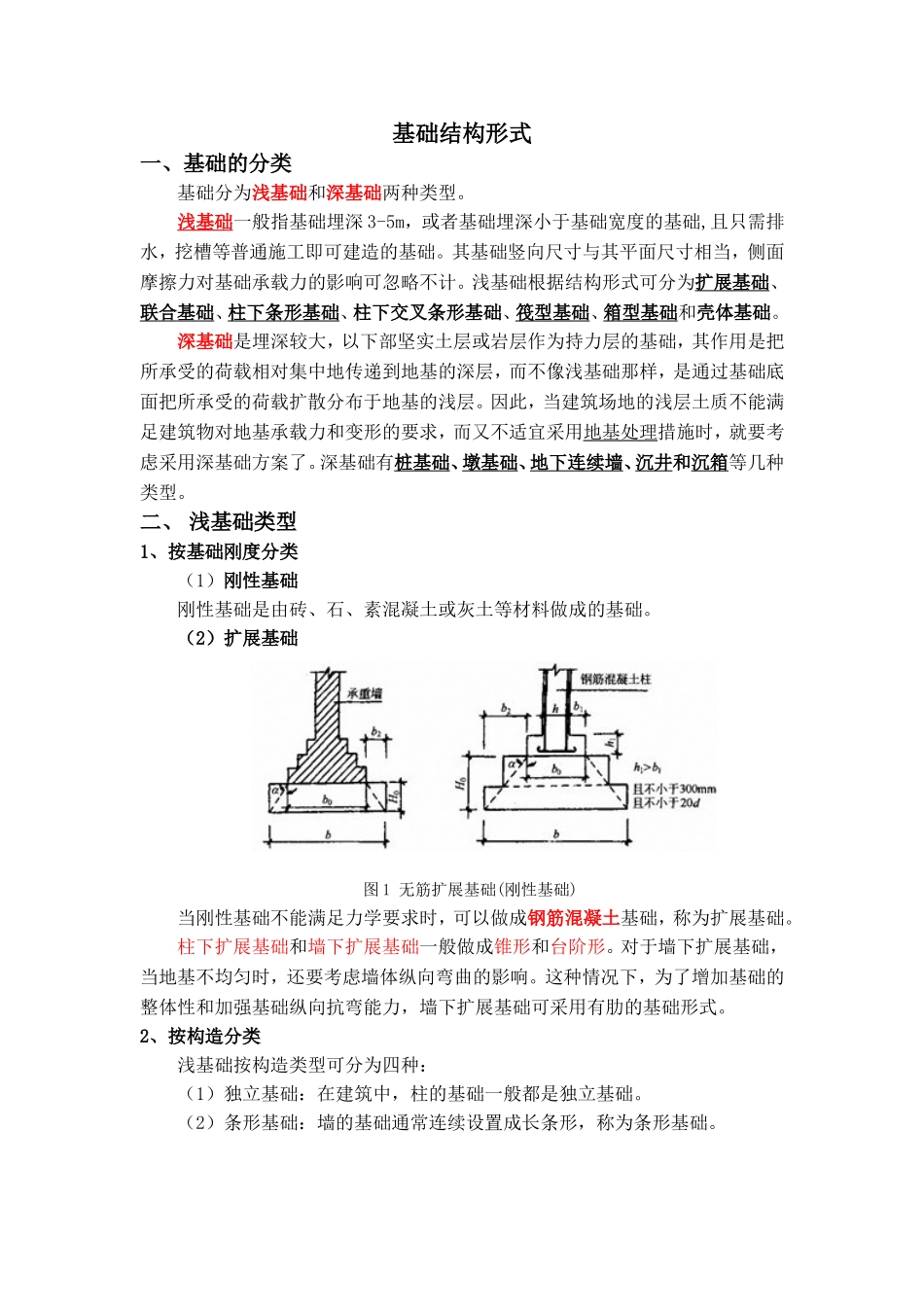

基础结构形式一、基础的分类基础分为浅基础和深基础两种类型。浅基础一般指基础埋深3-5m，或者基础埋深小于基础宽度的基础,且只需排水，挖槽等普通施工即可建造的基础。其基础竖向尺寸与其平面尺寸相当，侧面摩擦力对基础承载力的影响可忽略不计。浅基础根据结构形式可分为扩展基础、联合基础、柱下条形基础、柱下交叉条形基础、筏型基础、箱型基础和壳体基础。深基础是埋深较大，以下部坚实土层或岩层作为持力层的基础，其作用是把所承受的荷载相对集中地传递到地基的深层，而不像浅基础那样，是通过基础底面把所承受的荷载扩散分布于地基的浅层。因此，当建筑场地的浅层土质不能满足建筑物对地基承载力和变形的要求，而又不适宜采用地基处理措施时，就要考虑采用深基础方案了。深基础有桩基础、墩基础、地下连续墙、沉井和沉箱等几种类型。二、浅基础类型1、按基础刚度分类（1）刚性基础刚性基础是由砖、石、素混凝土或灰土等材料做成的基础。（2）扩展基础图1无筋扩展基础(刚性基础)当刚性基础不能满足力学要求时，可以做成钢筋混凝土基础，称为扩展基础。柱下扩展基础和墙下扩展基础一般做成锥形和台阶形。对于墙下扩展基础，当地基不均匀时，还要考虑墙体纵向弯曲的影响。这种情况下，为了增加基础的整体性和加强基础纵向抗弯能力，墙下扩展基础可采用有肋的基础形式。2、按构造分类浅基础按构造类型可分为四种：（1）独立基础：在建筑中，柱的基础一般都是独立基础。（2）条形基础：墙的基础通常连续设置成长条形，称为条形基础。（3）筏板基础和箱形基础：当柱子或墙传来的荷载很大，地基土较软弱，用单独墙下条形基础和柱下独立基础统称为扩展基础。扩展基础的左右是把墙或柱下的荷载侧向扩展到土中，使之满足地基承载力的要求，扩展基础包括无筋扩展基础和钢筋混凝土扩展基础。3、各浅基础形式介绍（1）墙下条形基础1）刚性条形基础：是墙基础中常见的形式，通常用砖或毛石砌筑。为保证基础的耐久性，砖的强度等级不能太低，在严寒地区宜用毛石；毛石需用未风化的硬质岩石。砌筑的砂浆，当土质潮湿或有地下水时要用水泥砂浆。刚性基础台阶宽高比及基础砌体材料最低强度等级的要求，有规范规定。2）墙下钢筋混凝土条形基础：当基础宽度较大，若再用刚性基础，则其用料多、自重大，有时还需要增加基础埋深，此时可采用柔性钢筋混凝土条形基础，使宽基浅埋。如果地基不均匀，为增强基础的整体性和抗弯能力，可采用有肋梁的钢筋混凝土条形基础，肋梁内配纵向钢筋和箍筋，以承受由不均匀沉降引起的弯曲应力。图2柱下和墙下独立基础（2）柱下独立基础柱基础中最常用和最经济的形式，也可分为刚性基础和钢筋混凝土基础两大类。刚性基础可用砖、毛石或素混凝土，基础台阶高宽比（刚性角）要满足规范规；一般钢筋混凝土柱下宜用钢筋混凝土基础，以符合柱与基础刚接的要求。图3双柱联合基础（3）联合基础主要指同列相邻两柱公共的钢筋混凝土基础，即双柱联合基础。在为相邻两柱分别配置独立基础时，常因其中一柱靠近建筑界限，或因两柱间距较小，而出现基地面积不足或者荷载偏心过大等的情况，此时可考虑采用联合基础。联合基础也可用于调整相邻两柱的沉降差或防止两者之间的相向倾斜等。（4）柱下条形基础：当地基较为软弱、柱荷载或地基压缩性分布不均匀，以至于采用扩展基础可能产生较大的不均匀沉降时，常将同一方向上若干柱子的基础连成一体而形成柱下条形基础。这种基础抗弯刚度大，因而具有调整不均匀沉降的能力（5）柱下交叉基础：如果地基软弱且在两个方向上分布不均，需要基础在两个方向都具有一定的刚度来调整不均匀沉降，则可在柱网下纵横两向分别设置钢筋混凝土条形基础，从而形成柱下交叉条形基础。图4柱下条形基础图图5柱下交叉型基础（6）筏型基础：当柱下交叉条形基础底面积占建筑物平面面积的比例较大，或者建筑物在使用上有要求时，可以再建筑物的柱、墙下做成一块满堂的基础，就是筏型基础。此基础用于多层与高层建筑，分平板式和梁板式。由于其整体刚度相当大，能将各个柱子的沉降调整得比较均匀。此外还具有跨越地下浅层小洞穴、增强建筑物的整体抗震性能，作...
