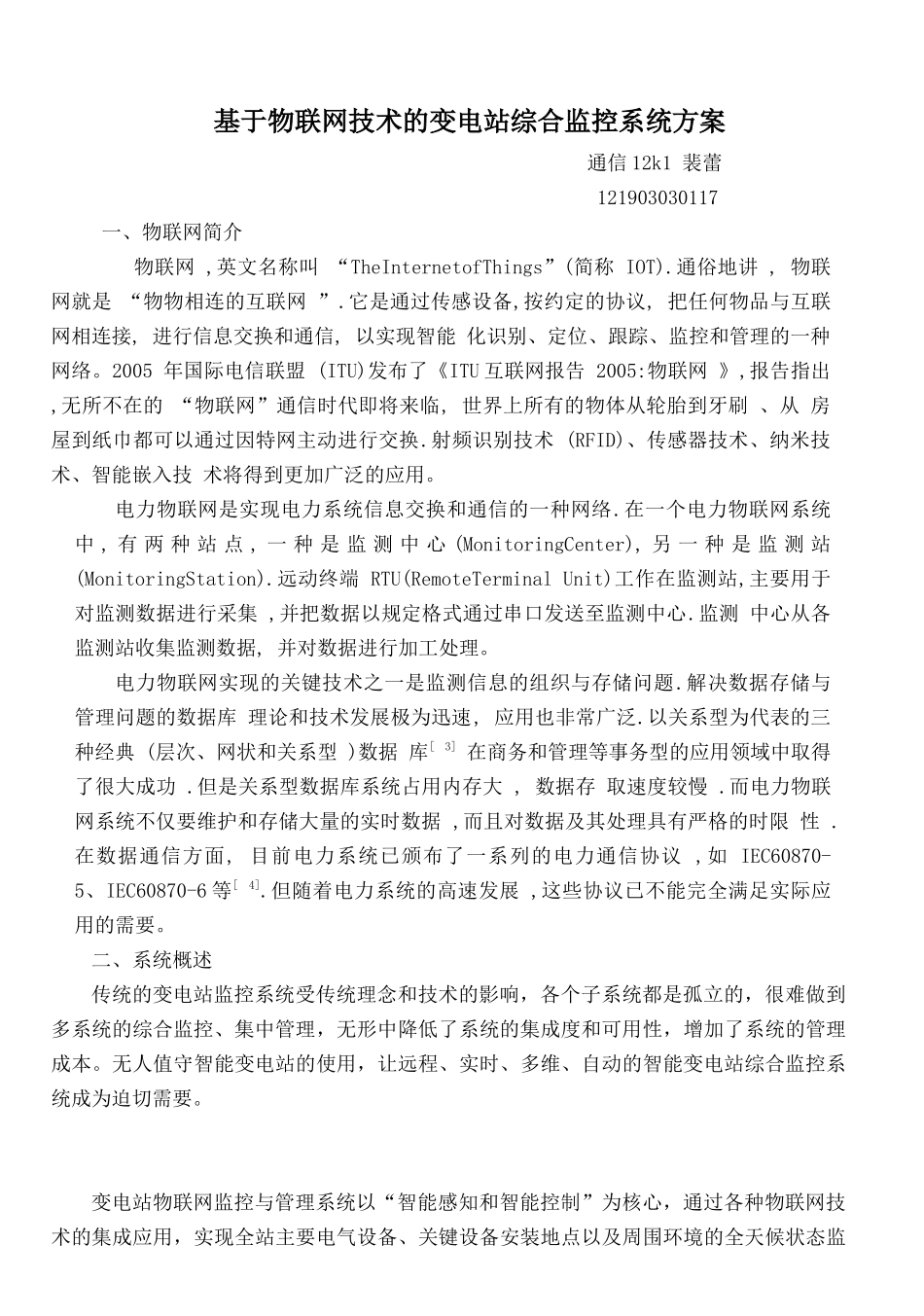

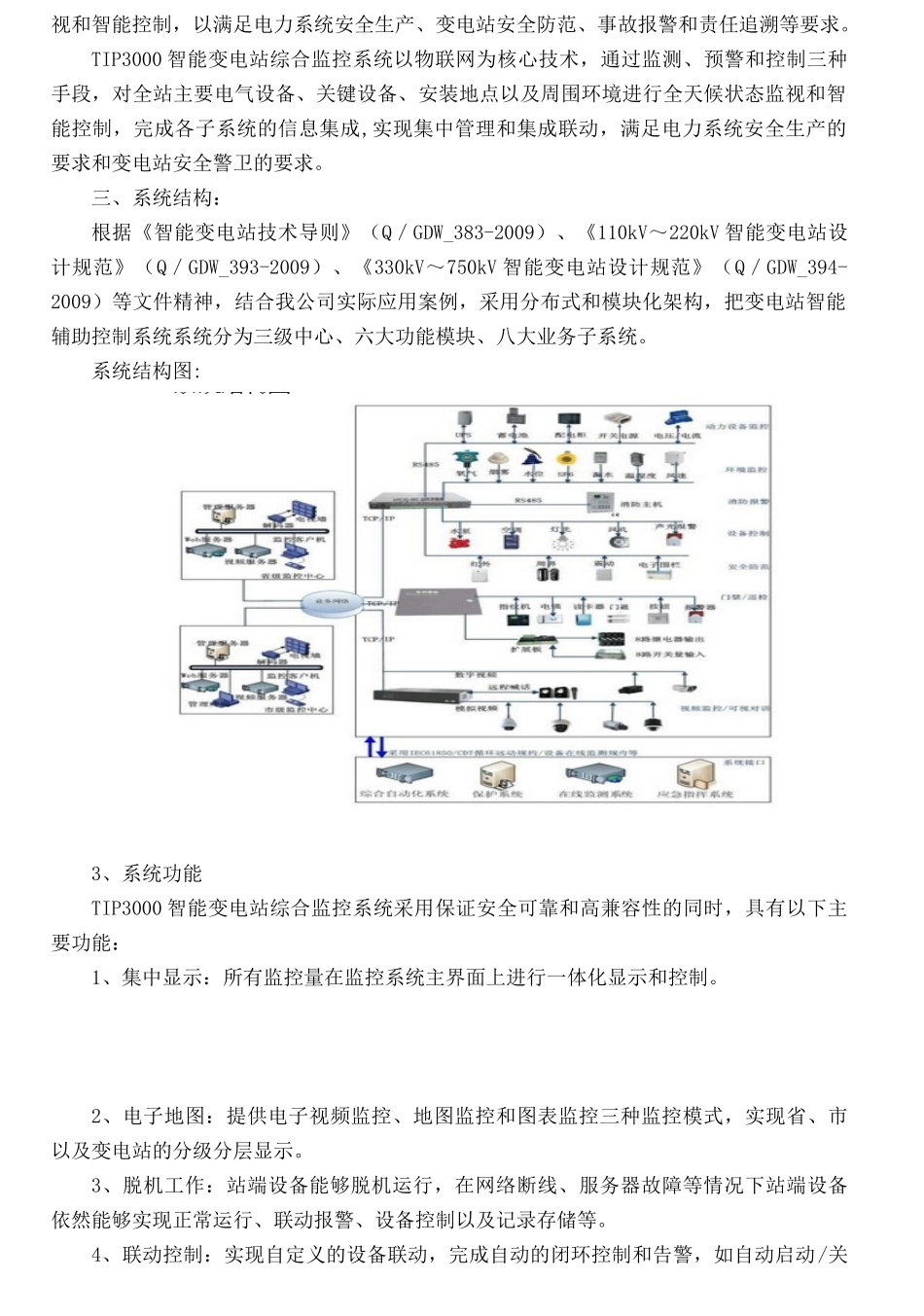

基于物联网技术的变电站综合监控系统方案通信12k1裴蕾121903030117一、物联网简介物联网,英文名称叫“TheInternetofThings”(简称IOT).通俗地讲,物联网就是“物物相连的互联网”.它是通过传感设备,按约定的协议,把任何物品与互联网相连接,进行信息交换和通信,以实现智能化识别、定位、跟踪、监控和管理的一种网络。2005年国际电信联盟(ITU)发布了《ITU互联网报告2005:物联网》,报告指出,无所不在的“物联网”通信时代即将来临,世界上所有的物体从轮胎到牙刷、从房屋到纸巾都可以通过因特网主动进行交换.射频识别技术(RFID)、传感器技术、纳米技术、智能嵌入技术将得到更加广泛的应用。电力物联网是实现电力系统信息交换和通信的一种网络.在一个电力物联网系统中,有两种站点,一种是监测中心(MonitoringCenter),另一种是监测站(MonitoringStation).远动终端RTU(RemoteTerminalUnit)工作在监测站,主要用于对监测数据进行采集,并把数据以规定格式通过串口发送至监测中心.监测中心从各监测站收集监测数据,并对数据进行加工处理。电力物联网实现的关键技术之一是监测信息的组织与存储问题.解决数据存储与管理问题的数据库理论和技术发展极为迅速,应用也非常广泛.以关系型为代表的三种经典(层次、网状和关系型)数据库[3]在商务和管理等事务型的应用领域中取得了很大成功.但是关系型数据库系统占用内存大,数据存取速度较慢.而电力物联网系统不仅要维护和存储大量的实时数据,而且对数据及其处理具有严格的时限性.在数据通信方面,目前电力系统已颁布了一系列的电力通信协议,如IEC60870-5、IEC60870-6等[4].但随着电力系统的高速发展,这些协议已不能完全满足实际应用的需要。二、系统概述传统的变电站监控系统受传统理念和技术的影响，各个子系统都是孤立的，很难做到多系统的综合监控、集中管理，无形中降低了系统的集成度和可用性，增加了系统的管理成本。无人值守智能变电站的使用，让远程、实时、多维、自动的智能变电站综合监控系统成为迫切需要。变电站物联网监控与管理系统以“智能感知和智能控制”为核心，通过各种物联网技术的集成应用，实现全站主要电气设备、关键设备安装地点以及周围环境的全天候状态监视和智能控制，以满足电力系统安全生产、变电站安全防范、事故报警和责任追溯等要求。TIP3000智能变电站综合监控系统以物联网为核心技术，通过监测、预警和控制三种手段，对全站主要电气设备、关键设备、安装地点以及周围环境进行全天候状态监视和智能控制，完成各子系统的信息集成,实现集中管理和集成联动，满足电力系统安全生产的要求和变电站安全警卫的要求。三、系统结构：根据《智能变电站技术导则》（Q／GDW_383-2009）、《110kV～220kV智能变电站设计规范》（Q／GDW_393-2009）、《330kV～750kV智能变电站设计规范》（Q／GDW_394-2009）等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把变电站智能辅助控制系统系统分为三级中心、六大功能模块、八大业务子系统。系统结构图:3、系统功能TIP3000智能变电站综合监控系统采用保证安全可靠和高兼容性的同时，具有以下主要功能：1、集中显示：所有监控量在监控系统主界面上进行一体化显示和控制。2、电子地图：提供电子视频监控、地图监控和图表监控三种监控模式，实现省、市以及变电站的分级分层显示。3、脱机工作：站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。4、联动控制：实现自定义的设备联动，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。5、完善报表：系统所有操作以及报警确认，都保留详细的日志并生成相应报表。6、WEB浏览：提供浏览器的方式，供领导和相关人员实时监控每个变电站区域的每个门禁点运行状态。7、门禁控制：方便工作人员和防止非法人员进入，对所有的进出记录以备事故查询。8、电子围栏：在围墙的上方安装电子围栏（四线），防止外来人员翻墙违法进四、系统特点：1、架构先进性:以网络通信（IEC61850协议）为核心，采用标准化业务模块组件设计，集中管理...
