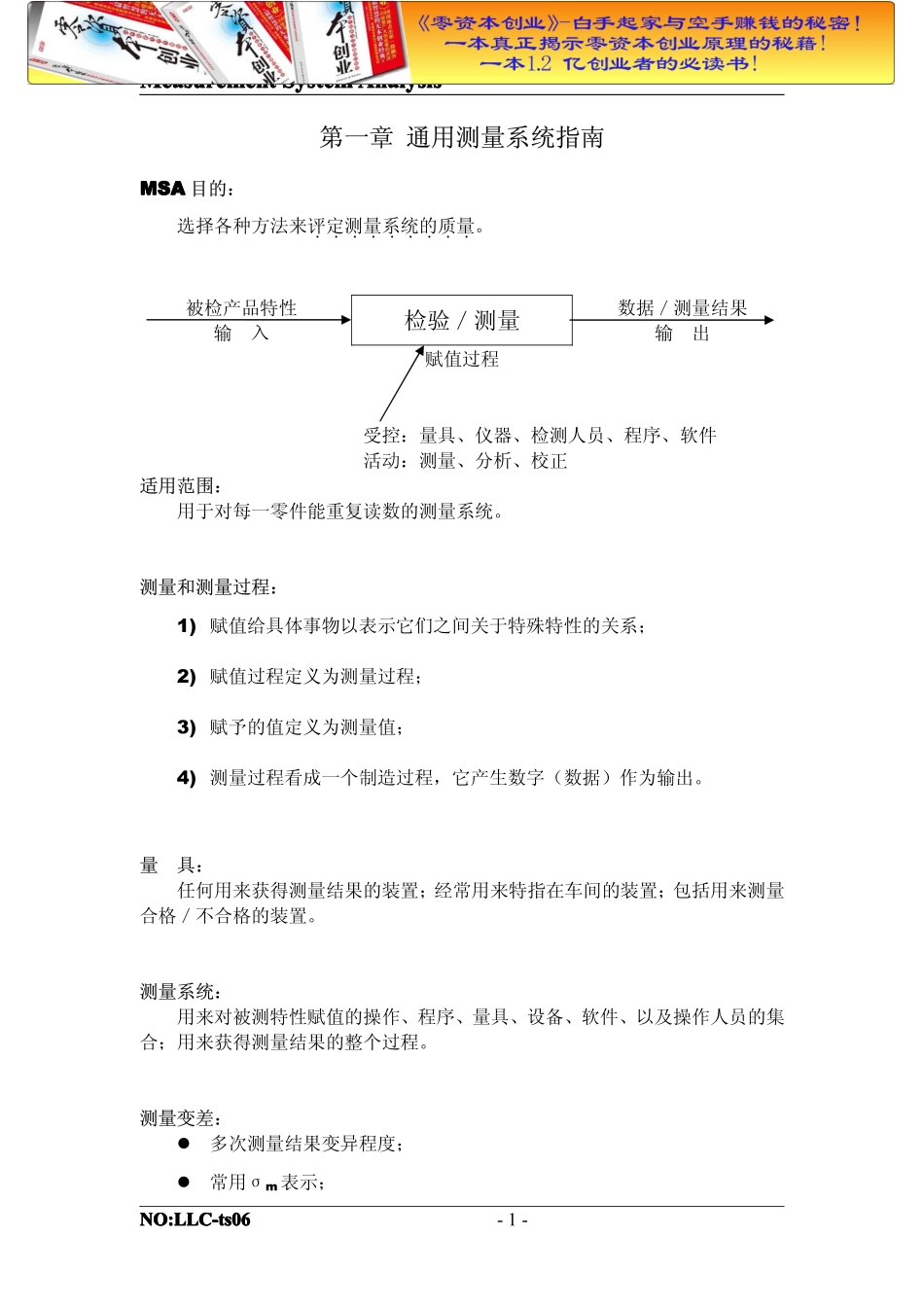

MeasurementMeasurementMeasurementMeasurementSystemSystemSystemSystemAnalysisAnalysisAnalysisAnalysisNO:LLCNO:LLCNO:LLCNO:LLC-ts06-ts06-ts06-ts06-1-第一章通用测量系统指南MSAMSAMSAMSA目的：选择各种方法来评定测量系统的质量.........。被检产品特性检验／测量数据／测量结果输入输出赋值过程受控：量具、仪器、检测人员、程序、软件活动：测量、分析、校正适用范围：用于对每一零件能重复读数的测量系统。测量和测量过程：1)赋值给具体事物以表示它们之间关于特殊特性的关系；2)赋值过程定义为测量过程；3)赋予的值定义为测量值；4)测量过程看成一个制造过程，它产生数字（数据）作为输出。量具：任何用来获得测量结果的装置；经常用来特指在车间的装置；包括用来测量合格／不合格的装置。测量系统：用来对被测特性赋值的操作、程序、量具、设备、软件、以及操作人员的集合；用来获得测量结果的整个过程。测量变差：�多次测量结果变异程度；�常用σm表示；MeasurementMeasurementMeasurementMeasurementSystemSystemSystemSystemAnalysisAnalysisAnalysisAnalysisNO:LLCNO:LLCNO:LLCNO:LLC-ts06-ts06-ts06-ts06-2-�也可用测量过程过程变差R&R表示。注：a.测量过程（数据）服从正态分布；b.R&R=5.15σm99%R&R=5.15σm测量系统质量特性：�测量成本；�测量的容易程度；����最重要的是测量系统的统计特性。常用统计特性：�重复性（针对同一人，反映量具本身情况）�再现性（针对不同人，反映测量方法情况）�稳定性�线性（针对不同尺寸的研究）注：对不同的测量系统可能需要有不同的统计特性（相对于顾客的要求）。测量系统对其统计特性的基本要求：�测量系统必须处于统计控制中；�测量系统的变异必须比制造过程的变异小；�变异应小于公差带；�测量精度应高于过程变异和公差带两者中精度较高者（十分之一）；�测量系统统计特性随被测项目的改变而变化时，其最大的变差应小于过程变差和公差带中的较小者。评价测量系统的三个问题：�有足够的分辨力；（根据产品特性的需要）�一定时间内统计上保持一致（稳定性）；�在预期范围（被测项目）内一致可用于过程分析或过程控制。（线性）评价测量系统的试验：�确定该测量系统是否具有满足要求的统计特性；�发现哪种环境因素对测量系统有显著的影响；�验证统计特性持续满足要求（R&R）。MeasurementMeasurementMeasurementMeasurementSystemSystemSystemSystemAnalysisAnalysisAnalysisAnalysisNO:LLCNO:LLCNO:LLCNO:LLC-ts06-ts06-ts06-ts06-3-程序文件要求：�示例；�选择待测项目和环境规范；�规定收集、记录、分析数据的详细说明；�关键术语和概念可操作的定义、相关标准说明、明确授权。包括：a.评定，b.评定机构的职责，c.对评定结果的处理方式及责任MeasurementMeasurementMeasurementMeasurementSystemSystemSystemSystemAnalysisAnalysisAnalysisAnalysisNO:LLCNO:LLCNO:LLCNO:LLC-ts06-ts06-ts06-ts06-4-第二章分析////评定测量系统的方法测量系统变差的类型：����偏倚����重复性����再现性����稳定性����线性MeasurementMeasurementMeasurementMeasurementSystemSystemSystemSystemAnalysisAnalysisAnalysisAnalysisNO:LLCNO:LLCNO:LLCNO:LLC-ts06-ts06-ts06-ts06-5-偏倚：����定义：是测量结果的观测平均值与基准值的差值。又称为“准确度”。注：基准值可通过更高级别的测量设备进行多次测量取平均值。����确定方法：1)在工具室或全尺寸检验设备上对一个基准件进行精密测量；2)让一位评价人用正被评价的量具测量同一零件至少10次；3)计算读数的平均值。����偏倚原因：1)基准的误差；2)磨损的零件；3)制造的仪器尺寸不对；4)仪器测量非代表性的特性；5)仪器没有正确校准；6)评价人员使用仪器不正确。基准值偏倚观测的平均值MeasurementMeasurementMeasurementMeasurementSystemSystemSystemSystemAnalysisAnalysisAnalysisAnalysisNO:LLCNO:LLCNO:LLCNO:LLC-ts06-ts06-ts06-ts06-6-重复性：����定义：是由一个评价人，采用一种测量仪器，多次测量同一零...
