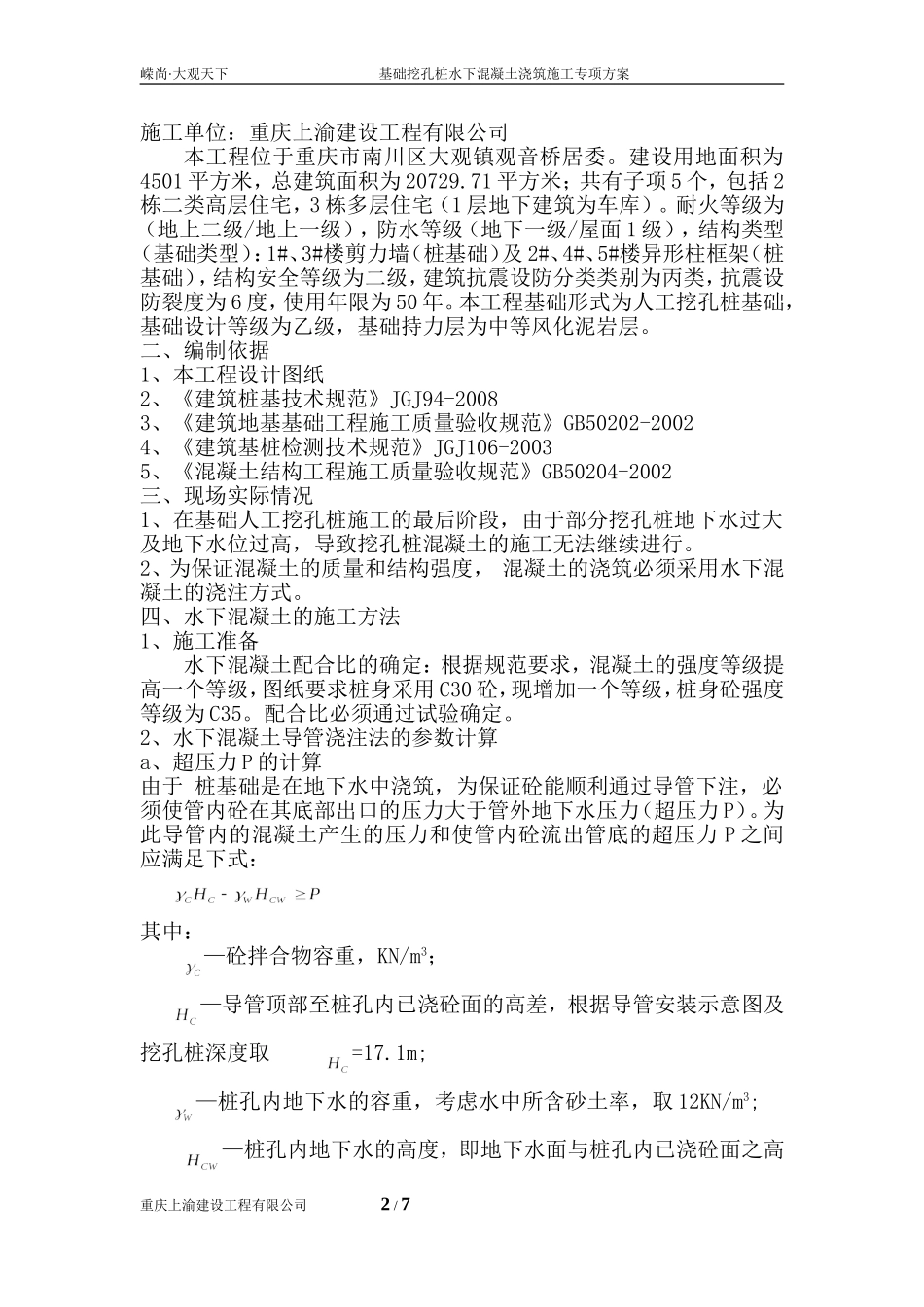

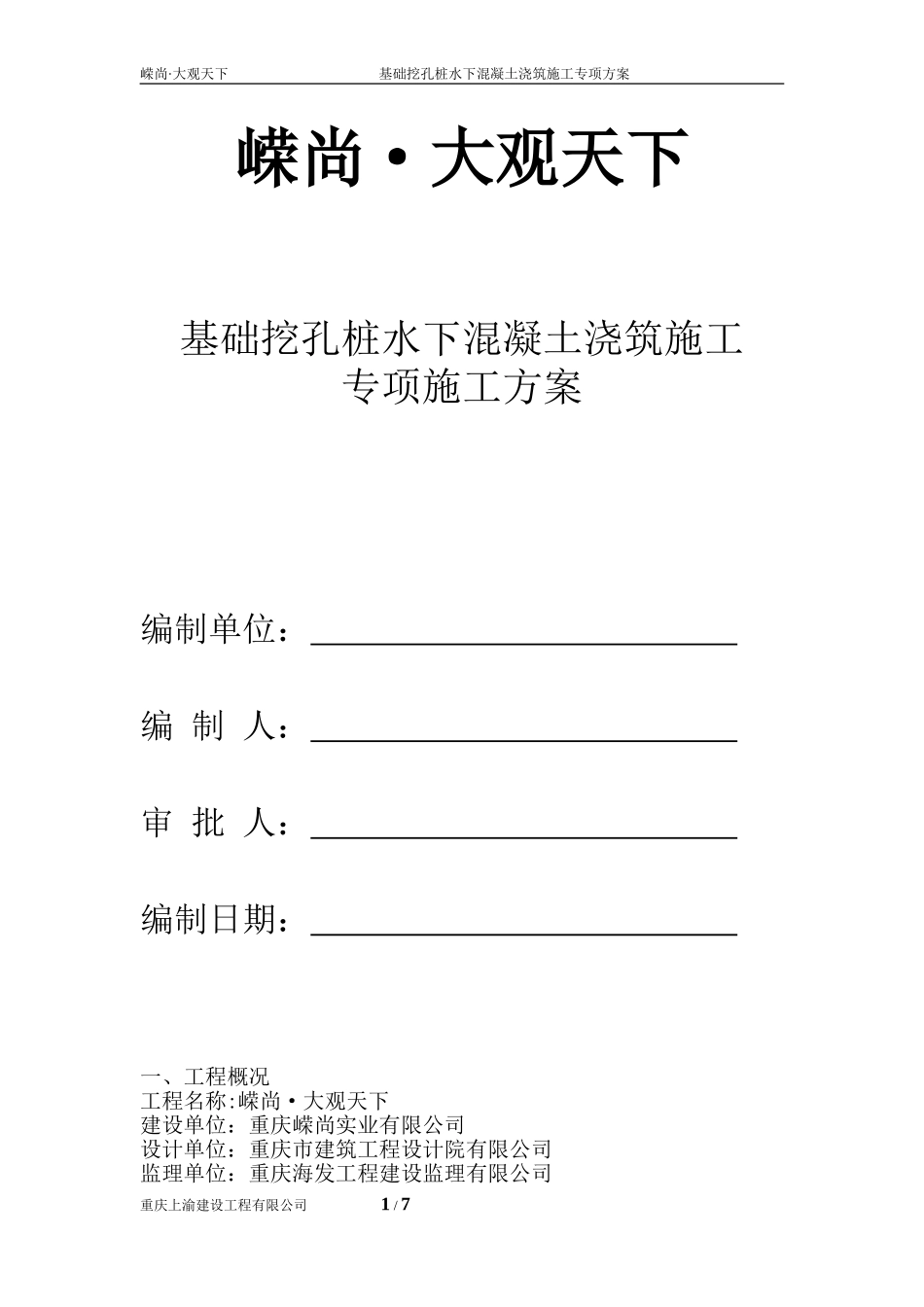

嵘尚·大观天下基础挖孔桩水下混凝土浇筑施工专项方案嵘尚·大观天下基础挖孔桩水下混凝土浇筑施工专项施工方案编制单位：编制人：审批人：编制日期：一、工程概况工程名称:嵘尚·大观天下建设单位：重庆嵘尚实业有限公司设计单位：重庆市建筑工程设计院有限公司监理单位：重庆海发工程建设监理有限公司重庆上渝建设工程有限公司1/7嵘尚·大观天下基础挖孔桩水下混凝土浇筑施工专项方案施工单位：重庆上渝建设工程有限公司本工程位于重庆市南川区大观镇观音桥居委。建设用地面积为4501平方米，总建筑面积为20729.71平方米；共有子项5个，包括2栋二类高层住宅，3栋多层住宅（1层地下建筑为车库）。耐火等级为（地上二级/地上一级），防水等级（地下一级/屋面1级），结构类型（基础类型）：1#、3#楼剪力墙（桩基础）及2#、4#、5#楼异形柱框架（桩基础），结构安全等级为二级，建筑抗震设防分类类别为丙类，抗震设防裂度为6度，使用年限为50年。本工程基础形式为人工挖孔桩基础，基础设计等级为乙级，基础持力层为中等风化泥岩层。二、编制依据1、本工程设计图纸2、《建筑桩基技术规范》JGJ94-20083、《建筑地基基础工程施工质量验收规范》GB50202-20024、《建筑基桩检测技术规范》JGJ106-20035、《混凝土结构工程施工质量验收规范》GB50204-2002三、现场实际情况1、在基础人工挖孔桩施工的最后阶段，由于部分挖孔桩地下水过大及地下水位过高，导致挖孔桩混凝土的施工无法继续进行。2、为保证混凝土的质量和结构强度，混凝土的浇筑必须采用水下混凝土的浇注方式。四、水下混凝土的施工方法1、施工准备水下混凝土配合比的确定：根据规范要求，混凝土的强度等级提高一个等级，图纸要求桩身采用C30砼，现增加一个等级，桩身砼强度等级为C35。配合比必须通过试验确定。2、水下混凝土导管浇注法的参数计算a、超压力P的计算由于桩基础是在地下水中浇筑，为保证砼能顺利通过导管下注，必须使管内砼在其底部出口的压力大于管外地下水压力（超压力P）。为此导管内的混凝土产生的压力和使管内砼流出管底的超压力P之间应满足下式：其中：—砼拌合物容重，KN/m3；—导管顶部至桩孔内已浇砼面的高差，根据导管安装示意图及挖孔桩深度取=17.1m;—桩孔内地下水的容重，考虑水中所含砂土率，取12KN/m3;—桩孔内地下水的高度，即地下水面与桩孔内已浇砼面之高重庆上渝建设工程有限公司2/7嵘尚·大观天下基础挖孔桩水下混凝土浇筑施工专项方案差，取=10.6m；—根据砼导管浇筑作用半径≤2.5m，确定其超压力须≥75KN/m2；则：300.3KN/m2≥75KN/m2，考虑砼非完全流体，取折减系数，则150.2KN/m2≥75KN/m2，满足超压力要求，砼导管内径（D=200mm）可满足水下砼的浇筑。b、开导管首批砼用量计算在灌注砼开导管时，漏斗、贮料罐和导管内必须贮备一定数量的砼，以保证能完全排出管内水，并使导管出口埋入至少0.8m深的流态砼中以防止导管外地下水混入砼中。，其中，式中：—开导管浇筑首批砼所需的用量（m3）；—开导管内径，取0.20m；—首批砼要求浇灌深度（m），取0.8m;—管底至桩孔底的高度，取0.15m；—导管的埋设深度，取0.45m；—灌注桩浇筑段的横截面面积（m2）；A=3.14*0.45*0.45=0.64m2—桩孔内砼高度达到时，导管内砼柱与导管外水压平衡所需高度（m）；—预计浇筑砼顶面至桩孔水面的高差（m），即桩孔内地下水的深度。m；—桩孔内地下水的容重，考虑水中所含砂土率，取12KN/m3;—砼拌合物容重，取24KN/m3；则最深的G/5桩（直径900mm）的开导管首批砼用量计算：=6.5*12/24=3.25则=3.25*3.14*0.22/4+0.8*0.64=0.61m3重庆上渝建设工程有限公司3/7嵘尚·大观天下基础挖孔桩水下混凝土浇筑施工专项方案c、砼导管漏斗需要提升的高度的计算水中浇注砼的过程中，砼导管漏斗都要提升一定的高度，以便利用砼的挤压力使砼在桩孔内摊开，浇灌面逐渐上升，并将水排出桩孔外。导管漏斗需要提升高度按下式计算：,式中：—漏斗在预计浇筑砼顶面以上所需高度（m）；—预计浇筑砼顶面至桩孔水面的高差（m），取1m;—桩孔内地下水的容重，考虑水中所含砂土率，取12KN/m3;—砼拌合物容重，取24KN/m3；—根据砼导管浇筑作用...
