基于组态王的液位监控系统设计VIP免费

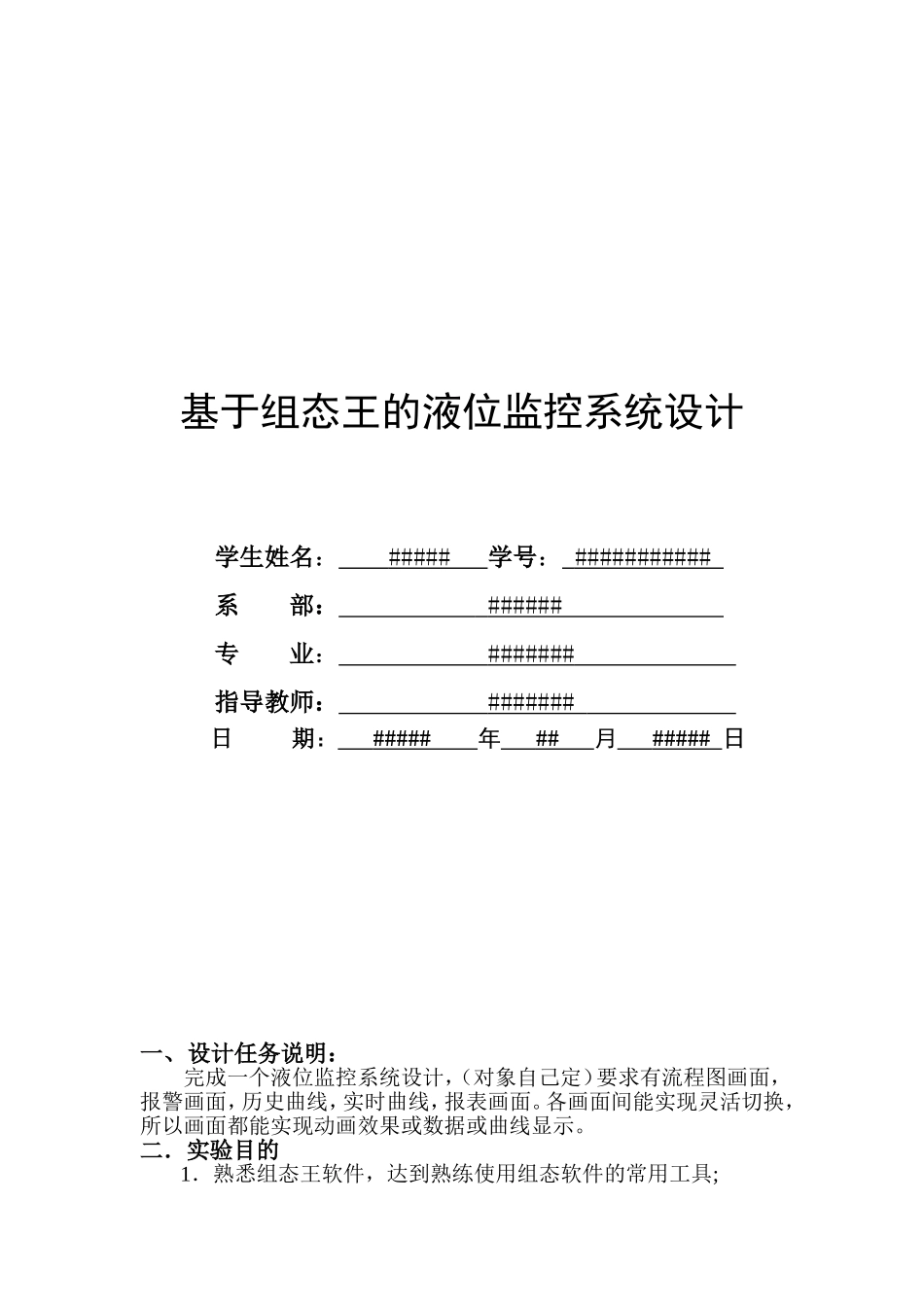

基于组态王的液位监控系统设计_第1页
1/14
基于组态王的液位监控系统设计_第2页
2/14
基于组态王的液位监控系统设计_第3页
3/14
基于组态王的液位监控系统设计学生姓名:#####学号:###########系部:######专业:#######指导教师:#######日期:#####年##月#####日一、设计任务说明:完成一个液位监控系统设计,(对象自己定)要求有流程图画面,报警画面,历史曲线,实时曲线,报表画面。各画面间能实现灵活切换,所以画面都能实现动画效果或数据或曲线显示。二.实验目的1.熟悉组态王软件,达到熟练使用组态软件的常用工具;2.学会完成组态工程的设计步骤;3.锻炼学生的动手能力和分析问题解决问题的能力。三.实验步骤1.启动浏览器,新建工程。2.设备定义:把地理上分散的物理硬件在软件上变成集中的逻辑硬件。3.变量定义:数据词典完成所以能想到的变量定义,对于没有想到的后面设计过程遇到在定义也可。注意:对I/O或监控数据定义其报警条件和历史数据记录方式。1)变量定义:增加2)变量定义:上水箱阀3)变量定义:上水箱阀14)变量定义:下水箱阀15)变量定义:下水箱阀24.画面绘制:完成各种需要画面的绘制。1)液位监控界面2)实时报警界面3)历史报警界面4)实时曲线界面4)历史曲线界面5)报表界面5.动画连接及程序编写(注意:对于没有实际对象的模拟监控变量一定要人为编程改变其数据变化,以此来仿真动画效果。)1)、动画连接(1)水管(2)反应器(3)实时数据显示(4)阀门(其它阀门类似)(5)按钮(其它按钮类似,只是连接程序不同)(6)仪表2)程序编写(1)历史报警按钮(2)实时报警按钮(3)实时报警按钮(4)实时曲线按钮(5)实时曲线按钮(6)退出按钮(7)返回按钮6.配置系统7.运行与调试。对于不理想的在返回去重新设计。四.实验结论或总结通过这次设计,我对组态王的知识了解掌握了很多,对以前的知识有了进一步的拓展和延伸。这次实验是组态王应用练习实验,它帮助我们更加深刻的了解和掌握了一些关于组态王的应用知识和方法。大家互相讨论,最后终于有了很大的收获,可以学到很很多的的东西,同时不仅可以巩固了以前所学过的知识,。在这个学习调试运行的过程中我们也遇到很多问题经过老师和同学的帮助最终解决了这些问题,成功地调试出结果,完成了实验,达到了预期的效果和目标。但这使我们更加深刻地体会到对于这门课程还有多东西没有完全掌握也认识到这门课程的重要性,,使我受益匪浅。
