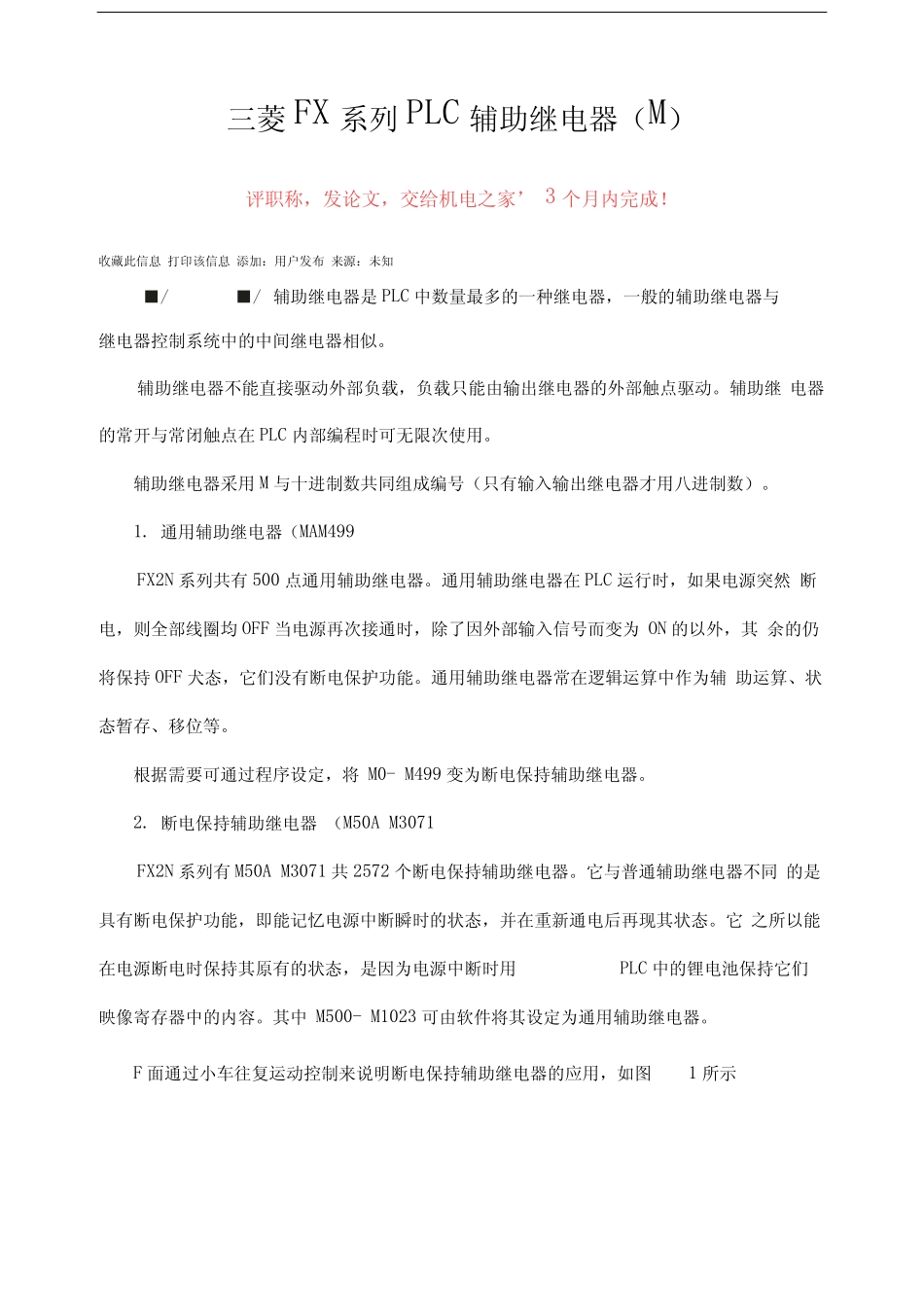

三菱FX系列PLC辅助继电器（M）评职称，发论文，交给机电之家’3个月内完成！收藏此信息打印该信息添加：用户发布来源：未知■/■/辅助继电器是PLC中数量最多的一种继电器，一般的辅助继电器与继电器控制系统中的中间继电器相似。辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。1.通用辅助继电器（MAM499FX2N系列共有500点通用辅助继电器。通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF犬态，它们没有断电保护功能。通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。根据需要可通过程序设定，将M0-M499变为断电保持辅助继电器。2.断电保持辅助继电器（M50AM3071FX2N系列有M50AM3071共2572个断电保持辅助继电器。它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。其中M500-M1023可由软件将其设定为通用辅助继电器。F面通过小车往复运动控制来说明断电保持辅助继电器的应用，如图1所示―II一右行M500XIX0―II~~左行M601HHM600~11----<3LZ>右行M601―11---左行二“图1?断电保持辅助继电器的作用小车的正反向运动中，用M6O0M601控制输出继电器驱动小车运动。XI、X0为限位输入信号。运行的过程是X0=ONRM600=OMY0=ON>小车右行—停电—小车中途停止—上电（M600=0RY0=0N再右行—X仁ORM600=0FFM60仁CHRY仁ON（左行）。可见由于M600和M601具有断电保持，所以在小车中途因停电停止后，一旦电源恢复，M600或M601仍记忆原来的状态，将由它们控制相应输出继电器，小车继续原方向运动。若不用断电保护辅助继电器当小车中途断电后，再次得电小车也不能运动。3•特殊辅助继电器PLC内有大量的特殊辅助继电器，它们都有各自的特殊功能。FX2N系列中有256个特殊辅助继电器，可分成触点型和线圈型两大类（1）触点型？其线圈由PLC自动驱动，用户只可使用其触点。例如：M8000运行监视器（在PLC运行中接通），M8001与M8000相反逻辑。M8002初始脉冲（仅在运行开始时瞬间接通），M8003与M8002相反逻辑。M8011M8012M8013和M8014分别是产生10ms100ms、1s和1min时钟脉冲的特殊辅助继电器。图2?M8000M8002M8012波形图M8033若使其线圈得电，则PLC停止时保持输出映象存储器和数据寄存器内容。M8034若使其线圈得电，则将PLC的输出全部禁止。M8039若使其线圈得电，则PLC按D8039中指定的扫描时间工作四、状态器（S）状态器用来纪录系统运行中的状态。是编制顺序控制程序的重要编程元件，它与后述的步进顺控指令STL配合应用。如图3-6所示，我们用机械手动作简单介绍状态器S的作用。当启动信号X0有效时,机械手下降，到下降限位X1开始夹紧工件，加紧到位信号X2为ON时，机械手上升到上限X3则停止。整个过程可分为三步，每一步都用一个状态器S20S21、S22记录。每个状态器都有各自的置位和复位信号（如S21由X1置位，X2复位），并有各自要做的操作（驱动丫0丫1、丫2）。从启动开始由上至下随着状态动作的转移，下一状态动作则上面状态自动返回原状。这样使每一步的工作互不干扰，不必考虑不同步之间元件的互锁，使设计清晰简洁M8OO0M8002M8012的波形图如图2所示。M8000STOPRUNSTOPM8002J___________T卜1个扫描周期图3-5（2）线圈型?由用户程序驱动线圈后PLC执行特定的动作。例如:MS012图3状态器（S）的作用状态器有五种类型：初始状态器SO〜S9共10点；回零状态器S10〜S19共10点；通用状态器S20〜S499共480点；具有状态断电保持的状态器有S500〜S899,共400点；供报警用的状态器（可用作外部故障诊断输出）S90C〜S999共100点。在使用用状态器时应注意：1）状态器与辅助继电器一样有无数的常开和常闭触点；2）状态器不与步进顺控指令STL配合使用时，可作为辅助继电器M使用；3）FX2N系列PLC可通过程序设定将S0〜S499设置为有断电保持功能的状态器图3-6下降夹紧
