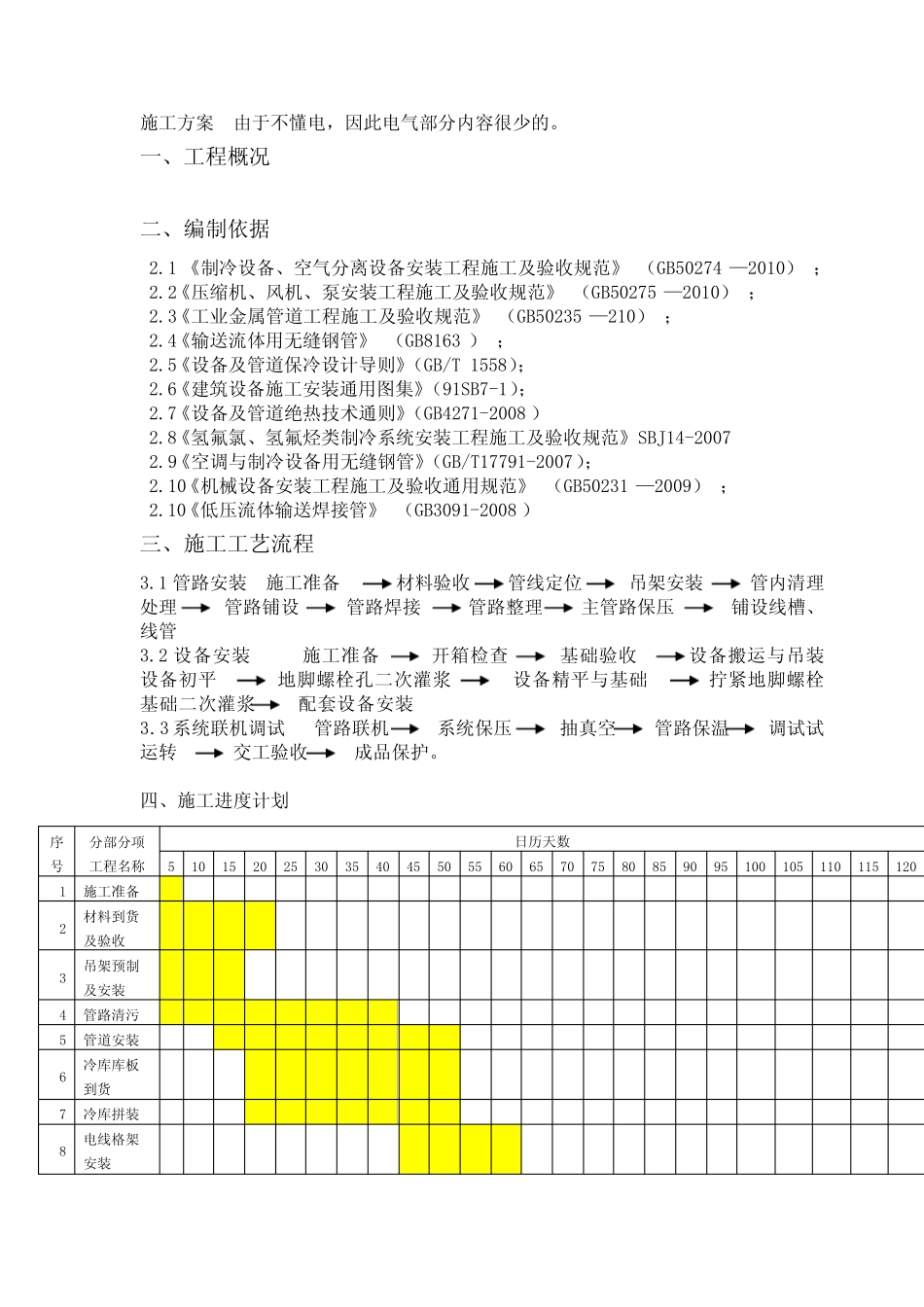

施工方案由于不懂电，因此电气部分内容很少的。一、工程概况二、编制依据2.1《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274—2010）；2.2《压缩机、风机、泵安装工程施工及验收规范》（GB50275—2010）；2.3《工业金属管道工程施工及验收规范》（GB50235—210）；2.4《输送流体用无缝钢管》（GB8163）；2.5《设备及管道保冷设计导则》（GB/T1558）；2.6《建筑设备施工安装通用图集》（91SB7-1）；2.7《设备及管道绝热技术通则》（GB4271-2008）2.8《氢氟氯、氢氟烃类制冷系统安装工程施工及验收规范》SBJ14-20072.9《空调与制冷设备用无缝钢管》（GB/T17791-2007）；2.10《机械设备安装工程施工及验收通用规范》（GB50231—2009）；2.10《低压流体输送焊接管》（GB3091-2008）三、施工工艺流程3.1管路安装施工准备材料验收管线定位吊架安装管内清理处理管路铺设管路焊接管路整理主管路保压铺设线槽、线管3.2设备安装施工准备开箱检查基础验收设备搬运与吊装设备初平地脚螺栓孔二次灌浆设备精平与基础拧紧地脚螺栓基础二次灌浆配套设备安装3.3系统联机调试管路联机系统保压抽真空管路保温调试试运转交工验收成品保护。四、施工进度计划序号分部分项工程名称日历天数51015202530354045505560657075808590951001051101151201施工准备2材料到货及验收3吊架预制及安装4管路清污5管道安装6冷库库板到货7冷库拼装8电线格架安装五、施工准备5.1技术资料准备：技术资料准备：工程承接后，项目负责人组织项目部成员熟悉施工图纸，进行图纸会审记录，由技术负责人编制施工预算、施工组织设计、分部分项工程施工方案及成品保护措施、设备材料供应计划等。由技术员编制分部、分项工程和分工种技术安全交底，并负责向施工员、施工班组进行安全技术交底，并督促质检员对材料的材质和相关设备技术资料进行核验。施工前技术员应根据施工图，对安装系统所需的主辅材料编制出准确详实的材料计划并会同供应部门，按照施工顺序拟订材料运输计划和运输方案。材料设备到场后，应根据材料计划表仔细清点数量，核对材质、型号，认真检验材料是否符合工艺要求和质量要求，是否具有产品出厂合格证及质量证明书，并认真填写入场材料表（或进场材料报验表）。项目负责人与质检员参与本工程的质量策划。施工员落实劳动力计划及施工机具情况，落实各协作单位情况和施工准备工作情况，对职工进行安全施工和防火措施教育。技术人员结合编制的施工预算，认真研究学习施工图纸，充分领会设计意图，准备相关规范、规程、标准图，领取技术、质量记录表格，准备施工测量仪器工具，为工程开工做好技术准备工作。5.2施工图预审及施工方案：施工图预审及施工方案：有项目经理组织专业技术人员进行图纸预审同时编制施工方案。5.2.1图纸预审5.2.1.1图纸预审由技术负责人组织有关施工人员完成。5.2.1.2图纸预审应仔细学习施工图和设计文件,领会设计意图、工程特点、施工要点。5.2.1.3理解设计和现行国家标准对施工的质量要求，评估本企业的施工能力。对工程中出现的新技术、新工艺，应提出明确的技术保证措施。9线缆敷设10管路保压11管路保温12冷风机安装13机组安装14蒸发冷安装15管路联机16压力试验17真空试验18单机试运行19系统联调20竣工验收5.2.1.4理解设计对施工材料的要求。对工程中使用的特殊材料，应核实其使用目的、材料特性和对施工工艺的特殊要求。5.2.2施工方案5.2.2.1依据施工工艺标准（或工艺规程），在图纸会审后及时完成施工方案的修订工作。5.2.2.2认真听取建设单位和监理的意见与建议。施工方案必须经本企业技术主管部门负责人和建设单位及监理批准后方可实施。5.3图纸会审5.3.1图纸会审由建设单位组织，设计、施工、监理等单位参加。在图纸会审过程中，除由设计单位技术交底和解决施工单位提出的问题，施工单位对图纸中的存在的问题、疑惑、异议进行整理记录并提交给建设单位。5.3.2图纸会审结束后，由建设单位将会审提出的问题和解决方法，以“图纸会审记要”的形式正式行文，参加单位均加盖公章，作为与设计图纸同时使用的技术文件。5.3.3图纸会审发现的较大问题，在“图纸会审记要”中不足以...
