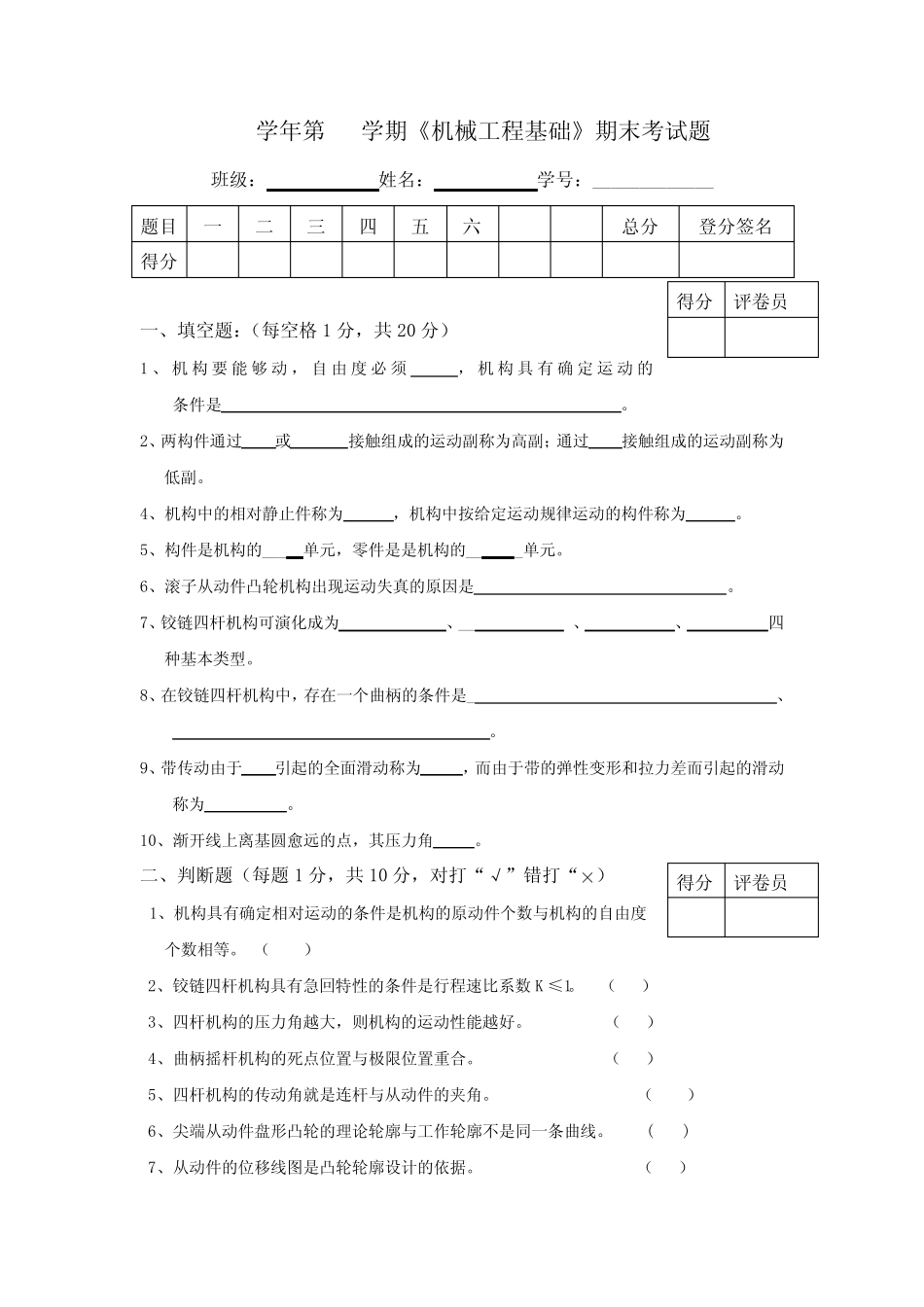

学年第学期《机械工程基础》期末考试题班级：姓名：学号：_____________题目一二三四五六总分登分签名得分一、填空题：（每空格1分，共20分）1、机构要能够动，自由度必须，机构具有确定运动的条件是。2、两构件通过或接触组成的运动副称为高副；通过接触组成的运动副称为低副。4、机构中的相对静止件称为，机构中按给定运动规律运动的构件称为。5、构件是机构的___单元，零件是是机构的___单元。6、滚子从动件凸轮机构出现运动失真的原因是。7、铰链四杆机构可演化成为、__、、四种基本类型。8、在铰链四杆机构中，存在一个曲柄的条件是_、_______________________________________。9、带传动由于引起的全面滑动称为，而由于带的弹性变形和拉力差而引起的滑动称为。10、渐开线上离基圆愈远的点，其压力角。二、判断题（每题1分，共10分，对打“√”错打“×）1、机构具有确定相对运动的条件是机构的原动件个数与机构的自由度个数相等。（）2、铰链四杆机构具有急回特性的条件是行程速比系数K≤1。（）3、四杆机构的压力角越大，则机构的运动性能越好。（）4、曲柄摇杆机构的死点位置与极限位置重合。（）5、四杆机构的传动角就是连杆与从动件的夹角。（）6、尖端从动件盘形凸轮的理论轮廓与工作轮廓不是同一条曲线。()7、从动件的位移线图是凸轮轮廓设计的依据。（）得分评卷员得分评卷员8、传动的重合度越大，承载能力越强。（）9、齿轮插刀加工齿轮时，其运动由展成运动、切削运动、让刀运动组成。（）10、用齿条刀具切制轮齿时，如果实际极限啮合点B2低于理论极限啮合点N1时，则发生轮齿的根切。（）三、选择填空题（每空格1分，20分）1、构件是机构中（）的单元；从动件行程速比系数为（）时，机构具有急回特性。A、联接B、制造C、运动D、K>0E、K≥1F、K>12、机构运动简图是（），机构示意图是（）。A、用构件和运动副的代表符号，表示出机构运动特征的图形。B、按一定的比例，用构件和运动副的代表符号，表示出机构运动特征的图形。3、具有确定运动的机构，其原动件数目应____自由度数。A、大于；B、等于；C、小于。4、摆动导杆机构中，当曲柄为主动件时，其导杆的传动角始终为__。A、900；B、00；C、450。5、铰链四杆机构是按____的不同形式分为三种基本型式的。A、摇杆；B、连架杆；C、连杆；D、曲柄。6、缝纫机的脚踏板机构是以____为主动件的曲柄摇杆机构。A、摇杆；B、连杆；C、曲柄。7、一对心曲柄滑快机构，若以连杆为机架时，则将演化成____机构8、与平面连杆机构相比，凸轮机构的突出优点是__。A、能严格的实现给定的从动件运动规律；B、能实现间歇运动；C、能实现多种运动形式的变换；D、传力性能好。9、凸轮轮廓与从动件之间的可动联接是____。A、移动副；B、高副；C、转动副；D、可能是高副也可能是低副。10、凸轮机构从动件作等速规律运动时会产生冲击。11、齿轮渐开线的形状取决于。A、齿顶圆半径的大小；B、基圆半径的大小；得分评卷员C、分度圆半径的大小；D、压力角的大小。12、对一个齿轮来说，______不存在的。A、基圆；B、分度圆；C、齿根圆；D、节圆。13、一对渐开线齿轮连续传动的条件是______。A、模数要大；B、齿数要多C、实际啮合线与齿距之比大于1；D、实际啮合线与基圆齿距之比大于114、为了齿轮能进入啮合，它们必须相同的是。A、直径；B、宽度；C、齿数；D、基圆齿距。15、一对标准直齿圆柱齿轮的正确啮合条件是。A、m1=m2,1=2；B、m1=m2,1=2,β1=β2；16、滑动轴承轴承衬常用材料为____。A、铜合金；B、轴承合金；C、合金钢。17、滚动轴承的额定寿命是指一批同规格的轴承在规定的试验条件下运转，其中轴承发生破坏时所达到的寿命（运转转数或工作小时数）。A、1％B、5％C、10％18、在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为。A、10%B、80%C、90%D、99%四、计算题（共30分）1、已知一正常齿制的标准直齿圆柱齿轮，齿数Z1=20，模数m=2mm,拟将该齿轮用作某传动的主动轮，现需配一从动轮，要求传动比i12=3.5，试计算从动轮的几何尺寸及两轮的中心距。（10分）2、如图所示的空间定轴轮系中，已知各齿轮的齿...
