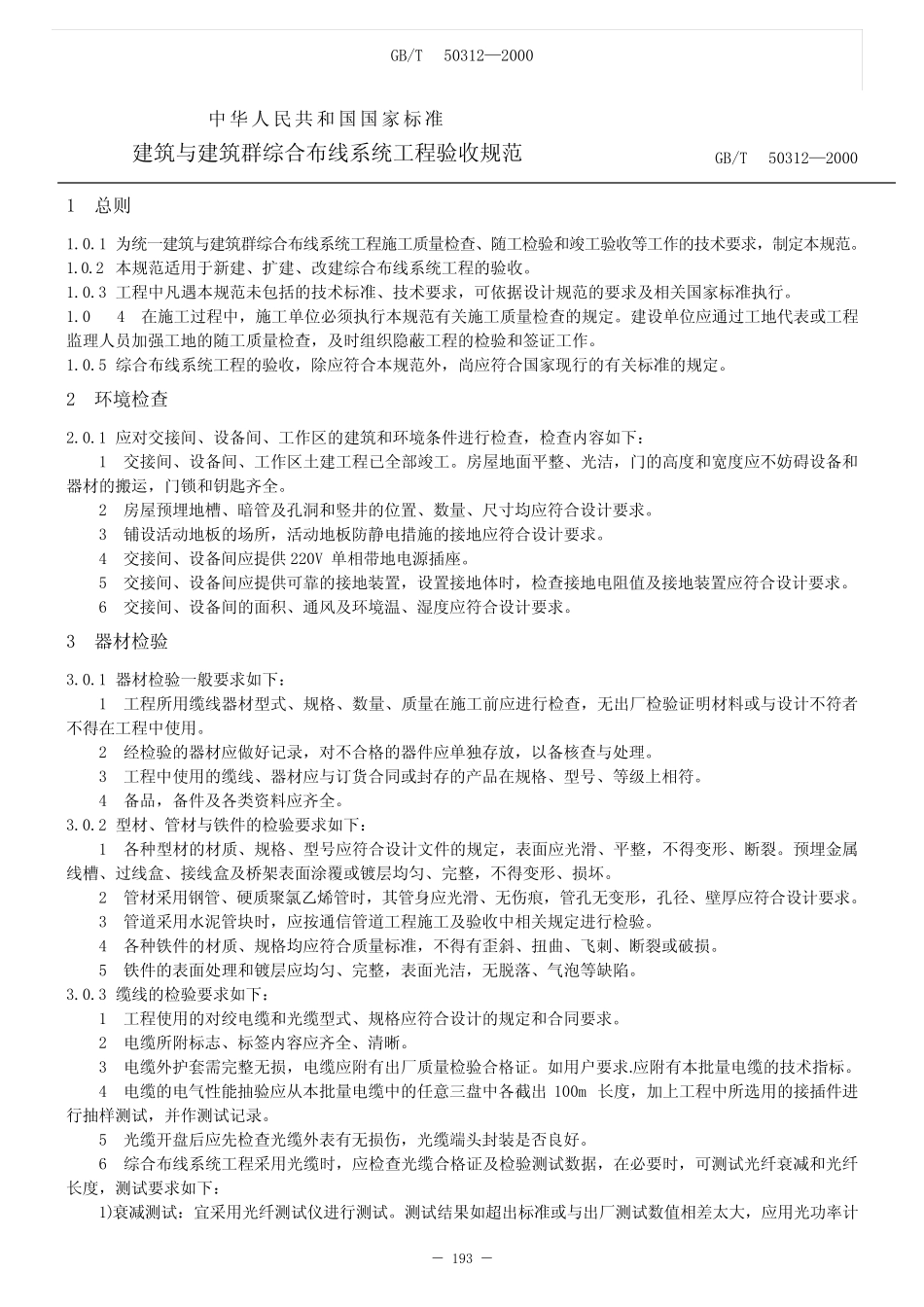

GB/T50312—2000－193－中华人民共和国国家标准建筑与建筑群综合布线系统工程验收规范GB/T50312—20001总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。1.0.2本规范适用于新建、扩建、改建综合布线系统工程的验收。1.0.3工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。1.04在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。1.0.5综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。2环境检查2.0.1应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。2房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。3铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。4交接间、设备间应提供220V单相带地电源插座。5交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。6交接间、设备间的面积、通风及环境温、湿度应符合设计要求。3器材检验3.0.1器材检验一般要求如下：1工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。2经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。3工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。4备品，备件及各类资料应齐全。3.0.2型材、管材与铁件的检验要求如下：1各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。2管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。3管道采用水泥管块时，应按通信管道工程施工及验收中相关规定进行检验。4各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。5铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。3.0.3缆线的检验要求如下：1工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。2电缆所附标志、标签内容应齐全、清晰。3电缆外护套需完整无损，电缆应附有出厂质量检验合格证。如用户要求.应附有本批量电缆的技术指标。4电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。5光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。6综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度，测试要求如下：1)衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计GB/T50312—2000－194－测试，并加以比较，断定是测试误差还是光纤本身衰减过大。2)长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。7光纤接插软线(光跳线)检验应符合下列规定：1)光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。2)每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。3.0.4接插件的检验要求如下：1配线模块和信息插座及其他接插件的部件应完整，检查塑料材质是否满足设计要求。2保安单元过压、过流保护各项指标应符合有关规定。3光纤插座的连接器使用型式和数量、位置应与设计相符。3.0.5配线设备的使用应符合下列规定：1光、电缆交接设备的型式、规格应符合设计要求。2光、电缆交接设备的编排及标志名称应与设计相符。各类标志名称应统一，标志位置正确、清晰。3.0.6有关对绞电缆电气性能、机械特性、光缆传输性能及接...
