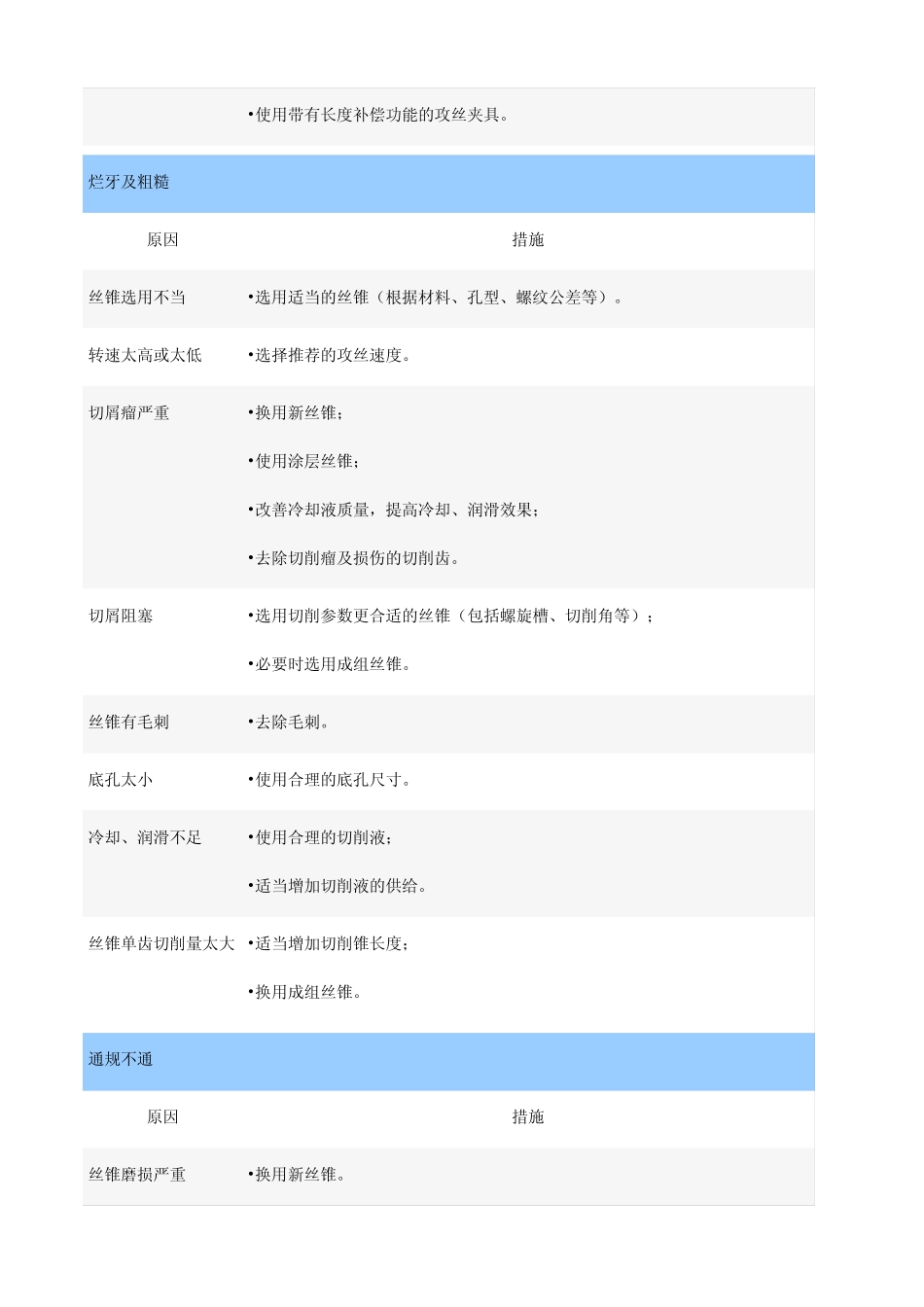

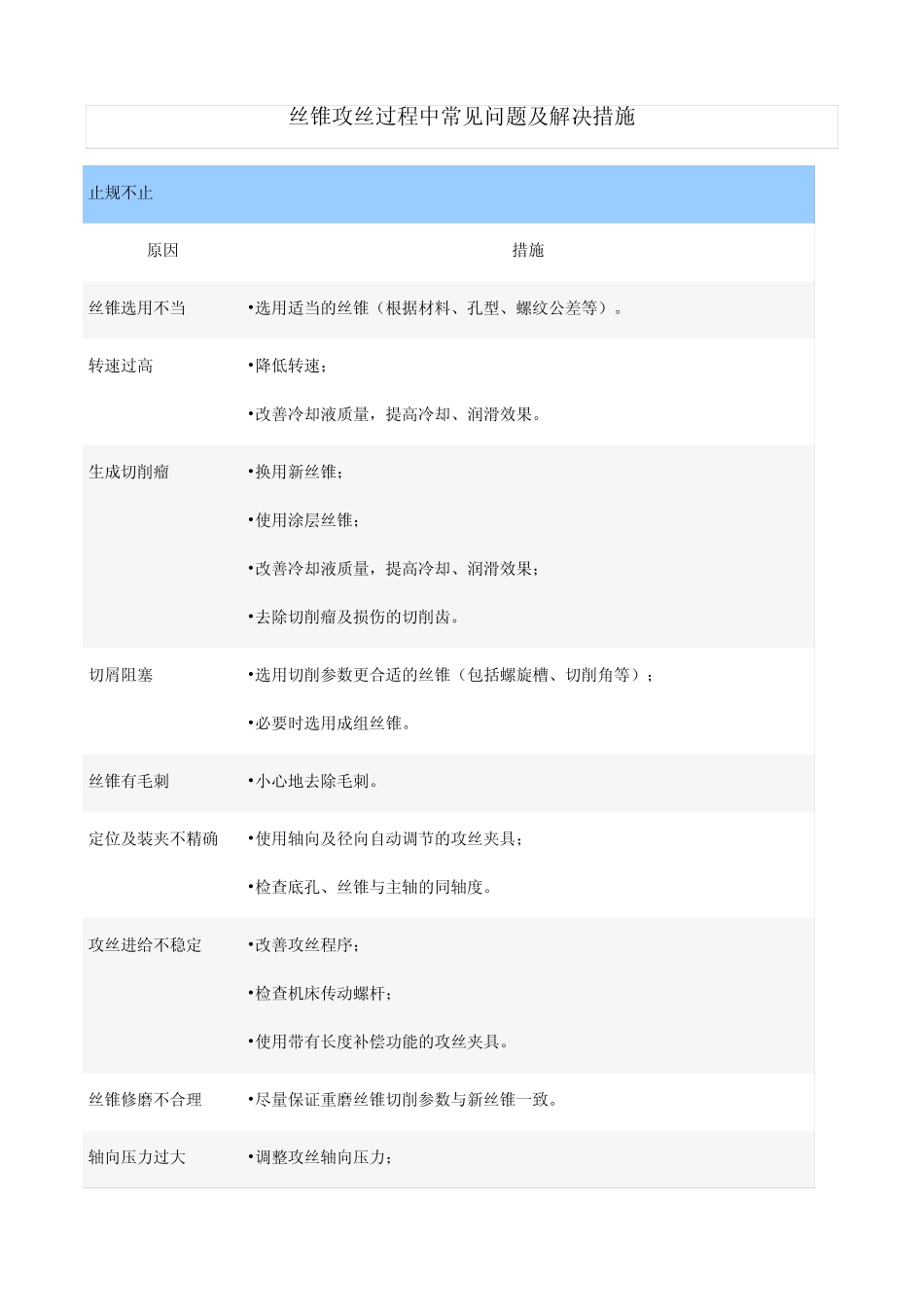

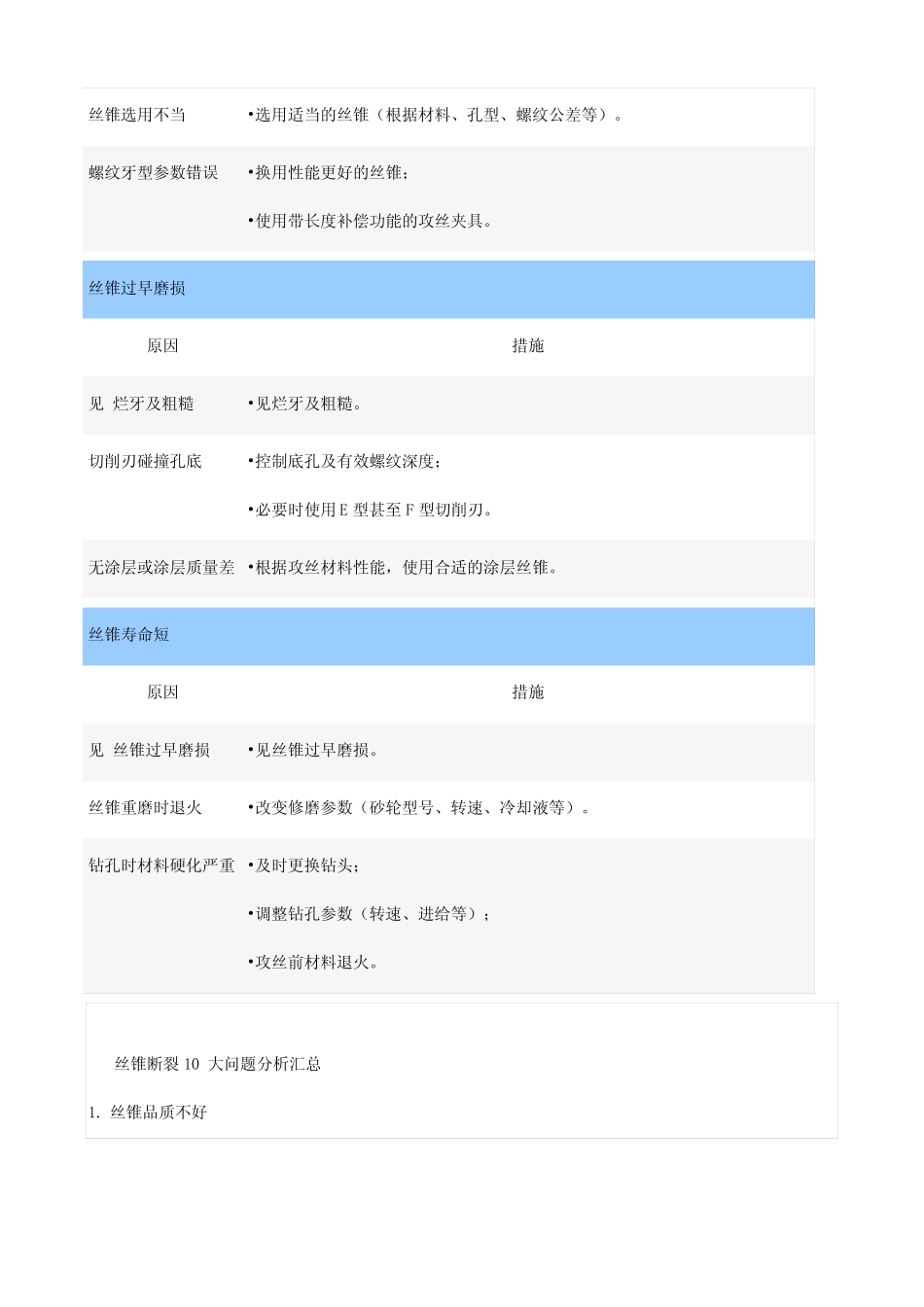

丝锥攻丝过程中常见问题及解决措施止规不止原因措施丝锥选用不当•选用适当的丝锥（根据材料、孔型、螺纹公差等）。转速过高•降低转速；•改善冷却液质量，提高冷却、润滑效果。生成切削瘤•换用新丝锥；•使用涂层丝锥；•改善冷却液质量，提高冷却、润滑效果；•去除切削瘤及损伤的切削齿。切屑阻塞•选用切削参数更合适的丝锥（包括螺旋槽、切削角等）；•必要时选用成组丝锥。丝锥有毛刺•小心地去除毛刺。定位及装夹不精确•使用轴向及径向自动调节的攻丝夹具；•检查底孔、丝锥与主轴的同轴度。攻丝进给不稳定•改善攻丝程序；•检查机床传动螺杆；•使用带有长度补偿功能的攻丝夹具。丝锥修磨不合理•尽量保证重磨丝锥切削参数与新丝锥一致。轴向压力过大•调整攻丝轴向压力；•使用带有长度补偿功能的攻丝夹具。烂牙及粗糙原因措施丝锥选用不当•选用适当的丝锥（根据材料、孔型、螺纹公差等）。转速太高或太低•选择推荐的攻丝速度。切屑瘤严重•换用新丝锥；•使用涂层丝锥；•改善冷却液质量，提高冷却、润滑效果；•去除切削瘤及损伤的切削齿。切屑阻塞•选用切削参数更合适的丝锥（包括螺旋槽、切削角等）；•必要时选用成组丝锥。丝锥有毛刺•去除毛刺。底孔太小•使用合理的底孔尺寸。冷却、润滑不足•使用合理的切削液；•适当增加切削液的供给。丝锥单齿切削量太大•适当增加切削锥长度；•换用成组丝锥。通规不通原因措施丝锥磨损严重•换用新丝锥。丝锥选用不当•选用适当的丝锥（根据材料、孔型、螺纹公差等）。螺纹牙型参数错误•换用性能更好的丝锥；•使用带长度补偿功能的攻丝夹具。丝锥过早磨损原因措施见烂牙及粗糙•见烂牙及粗糙。切削刃碰撞孔底•控制底孔及有效螺纹深度；•必要时使用E型甚至F型切削刃。无涂层或涂层质量差•根据攻丝材料性能，使用合适的涂层丝锥。丝锥寿命短原因措施见丝锥过早磨损•见丝锥过早磨损。丝锥重磨时退火•改变修磨参数（砂轮型号、转速、冷却液等）。钻孔时材料硬化严重•及时更换钻头；•调整钻孔参数（转速、进给等）；•攻丝前材料退火。丝锥断裂10大问题分析汇总1.丝锥品质不好主要材料，数控刀具设计，热处理情况，加工精度，涂层质量等等。例如，丝锥截面过渡处尺寸差别太大或没有设计过渡圆角导致应力集中，使用时易在应力集中处发生断裂。柄、刃交界处的截面过渡处离焊口距离太近，导致复杂的焊接应力与截面过渡处的应力集中相迭加，产生较大的应力集中，导致丝锥在使用中断裂。例如，热处理工艺不当。丝锥热处理时，若淬火加热前不经预热、淬火过热或过烧、不及时回火及清洗过早都有可能导致丝锥产生裂纹。很大程度上这也是国内丝锥整体性能不如进口丝锥的重要原因。应对措施：选用品质优良可靠的丝锥品牌以及更为合适的丝锥系列。2.丝锥选择不当对硬度太大的攻件应该选用高品质丝锥，如含钴高速钢丝锥、硬质合金丝锥、涂层丝锥等。此外，不同的丝锥设计应用在不同的工作场合。例如，丝锥的排屑槽头数、大小、角度等等对排屑性能都有影响。对于象沉淀不锈钢、高温合金等硬度高同时韧性又好的难加工材料，可能会出现丝锥因自身强度不够，无法抵抗攻丝加工的切削抗力而折断。另外，丝锥与加工的材料不匹配这个问题近几年越来越受到重视，以前国内厂家总觉得进口的好，贵的好，其实是适合的好。随着新材料的不断增加和难加工，为了适应这种需要，刀具材料的品种也在不断地增加。这就需要在攻丝前，选择好合适的丝锥产品。应对措施：选用高强度材料的丝锥（如粉末高温钢等），提高丝锥自身强度；同时改善丝锥表面涂层，以提高丝维表面硬度；极端情况甚至手工攻丝也许是可行的方法。3.丝锥过度磨损另一种极为常见的情形，丝锥在加工若干个螺纹孔后，由于丝锥过度磨损使得切削抗力变大，导致丝锥拆断。应对措施：首先推荐使用森泰英格V柄，它会明显延缓丝锥的磨损，从而提高丝锥使用寿命；同时，使用优质的攻丝润滑油也能够有效延缓丝锥的磨损；另外，使用螺纹量规（T/Z）可以轻松判断丝锥情况。4.轴向同步误差加工中心攻丝过程中，大量的断丝锥是因为机床主轴旋转与轴向进给同步性存在误差，使得丝锥承受的轴向拉...
