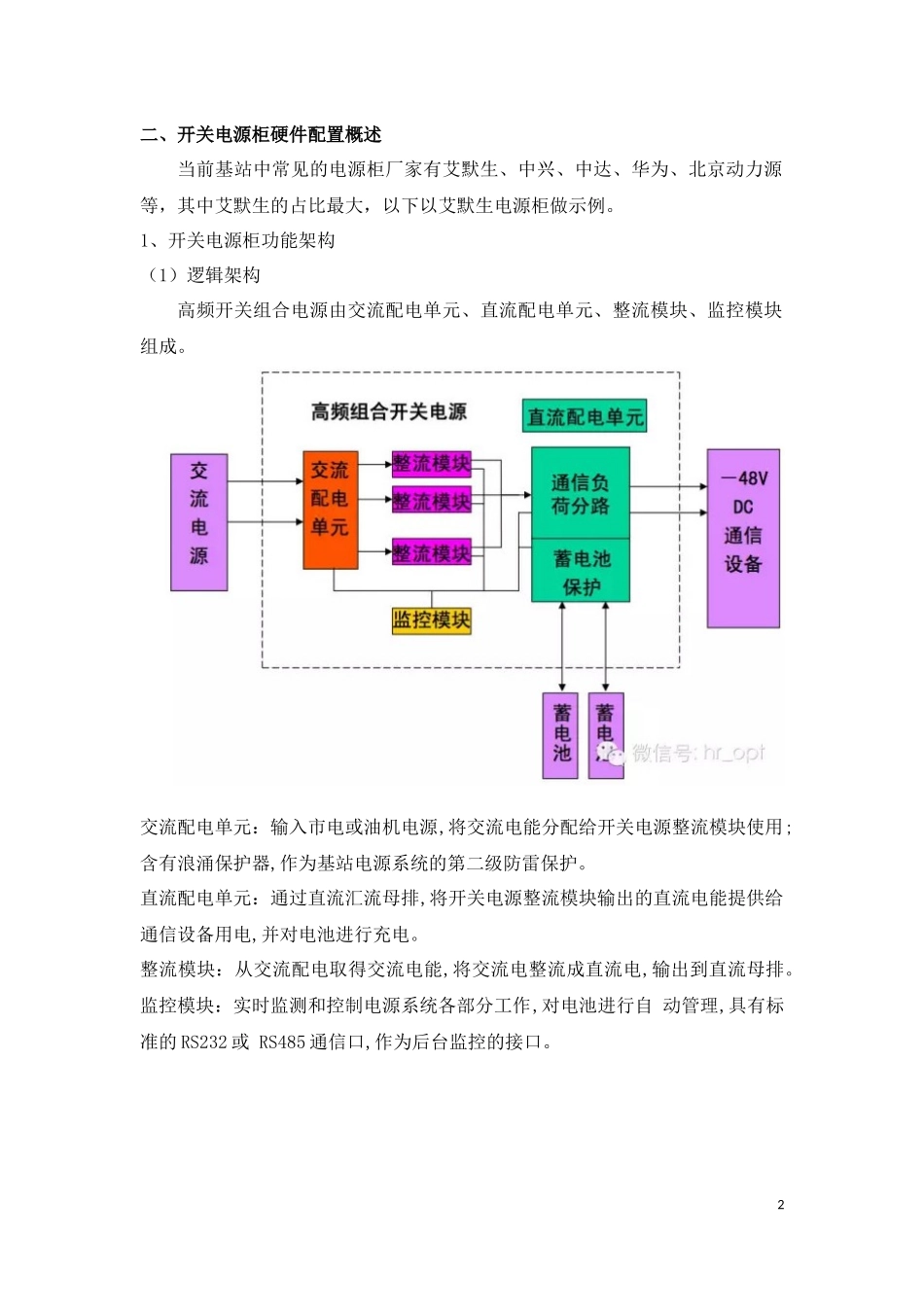

基站开关电源柜一、二次下电配置指导书一、基站供电系统结构概述基站供电系统主要由交流供电系统和直流供电系统组成。交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。直流供电系统的运行方式:在线恒压充电的全浮充供电方式。(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。蓄电池组既为备用电源,又可以吸收高频纹波电流。1二、开关电源柜硬件配置概述当前基站中常见的电源柜厂家有艾默生、中兴、中达、华为、北京动力源等，其中艾默生的占比最大，以下以艾默生电源柜做示例。1、开关电源柜功能架构（1）逻辑架构高频开关组合电源由交流配电单元、直流配电单元、整流模块、监控模块组成。交流配电单元：输入市电或油机电源,将交流电能分配给开关电源整流模块使用;含有浪涌保护器,作为基站电源系统的第二级防雷保护。直流配电单元：通过直流汇流母排,将开关电源整流模块输出的直流电能提供给通信设备用电,并对电池进行充电。整流模块：从交流配电取得交流电能,将交流电整流成直流电,输出到直流母排。监控模块：实时监测和控制电源系统各部分工作,对电池进行自动管理,具有标准的RS232或RS485通信口,作为后台监控的接口。2（2）开关电源柜现场图2、交流配电单元3交流配电介绍2、直流配电单元直流配电回路有一次下电、二次下电之分。一次下电负载：基站设备（如GBTS、NODEB等）接在一次下电回路；二次下电负载：传输设备（如Metro500、PTN950等）、监控设备（中兴、高新兴等动环设备）接在二次下电回路。（1）直流配电单元平面图4（2）直流配电单元实物图如下图，基站电源-48V应该接到一次下电熔丝接口上，熔丝工作电流应为63A，“工作地”应该接到电源柜统一接口。3、整流模块及监控模块5整流模块型号解析：监控模块型号解析：4、蓄电池基站电池通常由两组电池并联供电，部分基站是一组电池供电，每组电池由24只2V单体电池串联组成。蓄电池浮充、均充●浮充充电应解决的两个问题：1.补偿电池因自放电而产生的容量损失2.避免过充造成电池寿命的缩短●浮充电压一般在2.23～2.28V/只范围内选定（温度为25℃时）6●均衡充电电压2.30～2.35V/只●整流设备应能浮充／均充方式的自动转换。蓄电池放电后，整流设备自动向蓄电池进行均充电，当充电电流小于每安时50mA或充入电量是放出电量的1.2倍时，均充自动转为浮充。3、电池的不均衡性:多节串联的电池在运行过程中有时会发生容量、端压不一致的情况,通常采用均充的方法来解决。二、电源柜一、二次下电设置操作指引1、电源柜一、二次下电概述基站交流电停电后，为最大化维持业务和保护电池，电源柜直流配电回路有一次下电、二次下电之分，根据设备业务重要程度，实现电池差别化供电，同时保护电池。一次下电负载：基站主设备（如GBTS、NODEB）；二次下电负载：传输设备（如Metro500、PTN950等）、监控设备（中兴、高新兴等动环设备）；(1)电源柜一、二次下电过程7基站电源一、二次下电示意图移动基站中，三相或单相（市电）交流电引入开关电源后，经过整流，输出-48伏直流电源供通讯设备使用，同时对蓄电池组进行浮充、均充操作。一次下电过程：当交流停电，整流模块无直流输出时，电池开始放电，电压持续下降至一次下电门限值（44.0V/22V，可调）时，电源柜一次下电接触器将断开，接在一次下电电源支路上的设备将被切断电源供应。此时接在二次下电电源支路上的设备仍正常供电；二次下电过程：随着电池放电的进程继续，如果电池放电至二次下电门限值（43.2V/21.6V，可调），电源柜二次下电接触器将断开，电池放电进程终止，所有通信负载的供电都被中止，从而可避免电池因过放电而损害。恢复过程：当交流来电且整流模块输出正常后，负载下电和电池保护接触器自动闭合，系...
