基站市电引入施工规范VIP免费

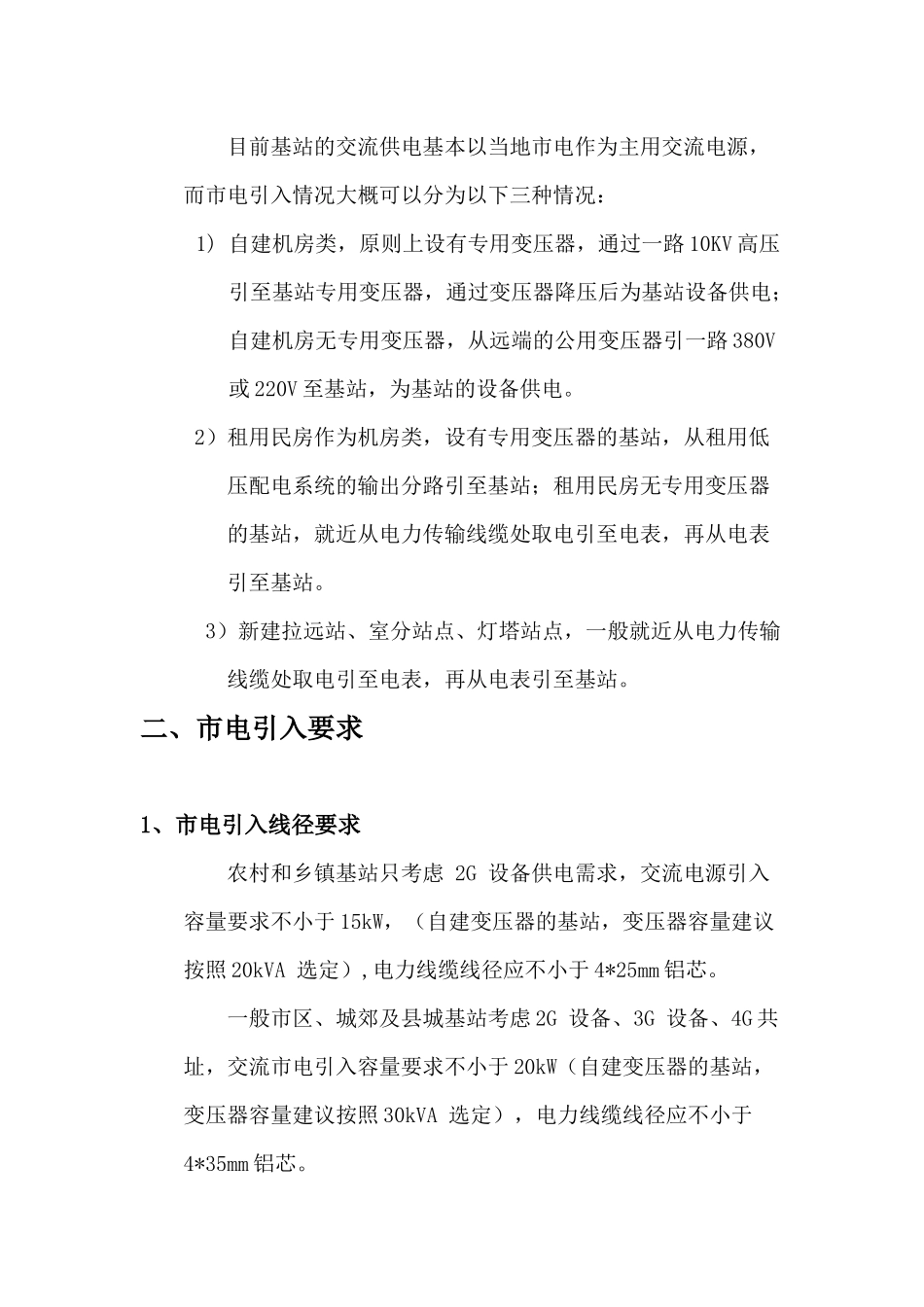

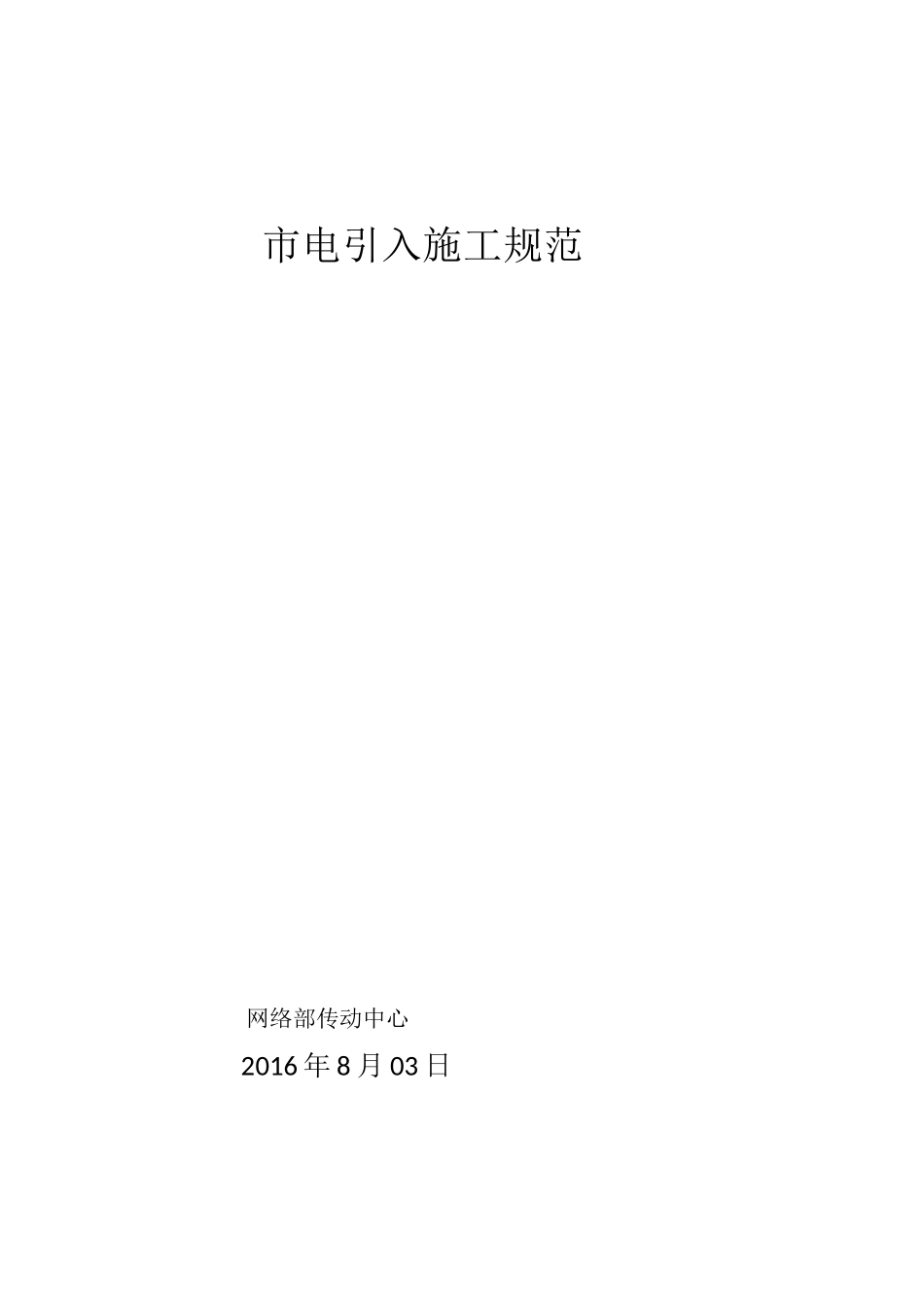

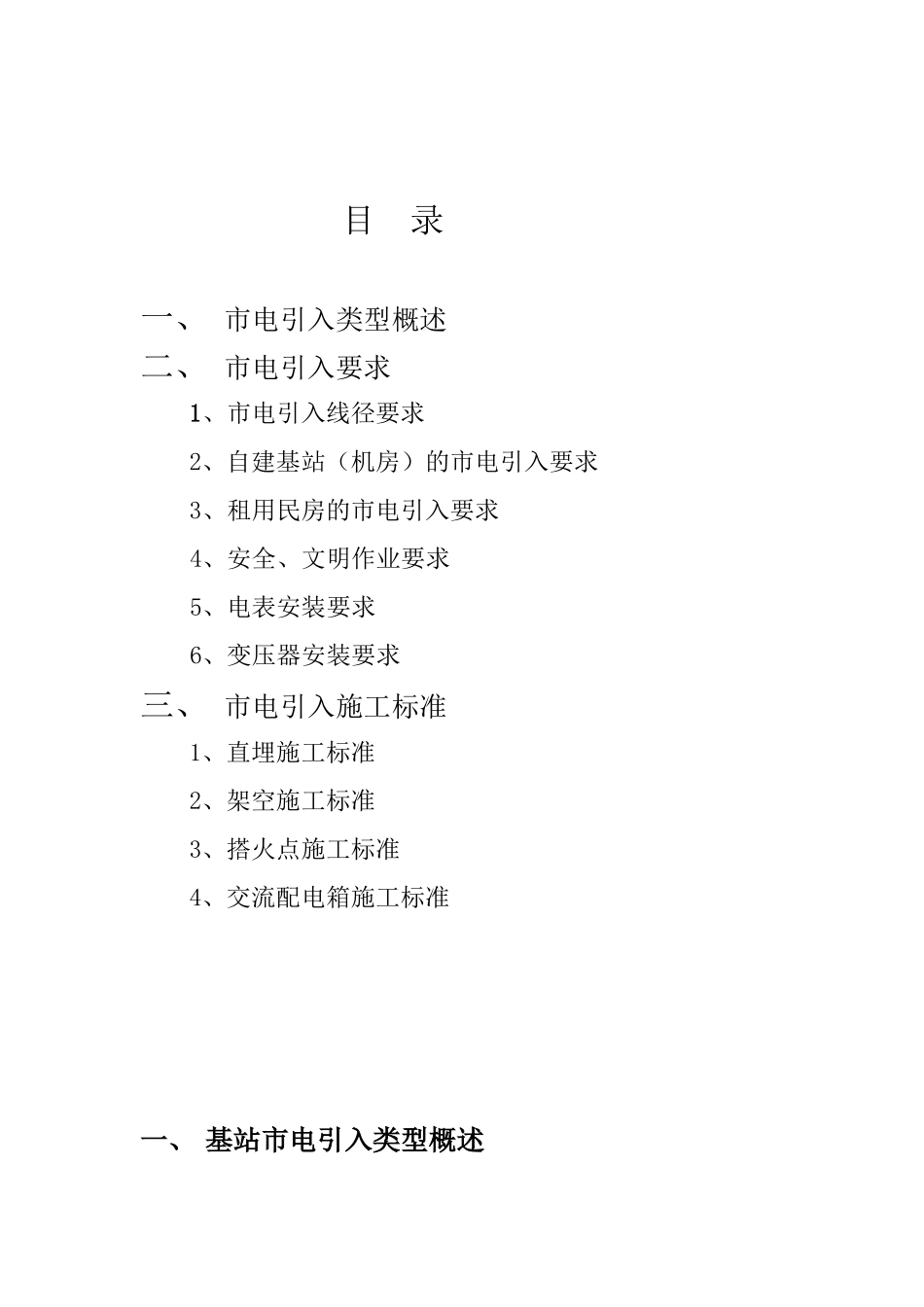

市电引入施工规范网络部传动中心2016年8月03日目录一、市电引入类型概述二、市电引入要求1、市电引入线径要求2、自建基站（机房）的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求三、市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、交流配电箱施工标准一、基站市电引入类型概述目前基站的交流供电基本以当地市电作为主用交流电源，而市电引入情况大概可以分为以下三种情况：1)自建机房类，原则上设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后为基站设备供电；自建机房无专用变压器，从远端的公用变压器引一路380V或220V至基站，为基站的设备供电。2）租用民房作为机房类，设有专用变压器的基站，从租用低压配电系统的输出分路引至基站；租用民房无专用变压器的基站，就近从电力传输线缆处取电引至电表，再从电表引至基站。3）新建拉远站、室分站点、灯塔站点，一般就近从电力传输线缆处取电引至电表，再从电表引至基站。二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑2G设备供电需求，交流电源引入容量要求不小于15kW，（自建变压器的基站，变压器容量建议按照20kVA选定）,电力线缆线径应不小于4*25mm铝芯。一般市区、城郊及县城基站考虑2G设备、3G设备、4G共址，交流市电引入容量要求不小于20kW（自建变压器的基站，变压器容量建议按照30kVA选定），电力线缆线径应不小于4*35mm铝芯。汇聚机房交流市电引入容量要求不小于30KW（自建变压器的基站，变压器容量建议按照50kVA选定），电力线缆线径应不小于4*50mm铝芯。核心机房根据实际容量需求和预期容量要求，配置电力线缆线径。2、自建基站(机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采用地埋引入或采用架空引入，对采用地埋引入电力线的基站，电力线要求采用电力电缆，其线径要求为16mm2(20KVA)/25mm2(50KVA)多股铜芯金属护套电力电缆或电缆穿钢管方式，电缆金属护套或钢管二端应就近作接地处理，对采用架空电力线引入的基站，在终端杆处引入机房交流配电箱的电力线应采用16mm2(20KVA)/25mm2(50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管，并采用地埋方式引入机房，其电缆地埋长度应不小于30米，电缆金属护套或钢管二端应就近作接地处理，如电缆埋设长度有困难，可采用沿机房四周地埋敷设的方法解决。3、租用民房的市电引入要求从大楼的供电系统引至基站，导线在楼内走线的，采用绝缘护套电缆引入基站即可。若有部分导线需在室外走线，则可采用金属护套电缆或绝缘护套电缆，室外部分穿钢管，引入基站，室外部分金属护套或钢管应就近作保护接地。如果租用民房的基站是从远端的公用变压器引1路380V（或220V）至基站，负责基站设备的供电，处理方法参考新建基站无专用变压器的市电引入处理方法。4、安全、文明作业要求1）高空作业人员应衣着灵便、穿软底鞋、綀身衣，并正确配戴个人防护用具。2）高处作业人员在转移作业位置时不得失去安全保护，手扶的构件必须牢固。3）在霜冻、雨雪后进行高处作业，应采取防滑措施。4）立杆作业现场除必要的施工人员外，其他观看人员应离开杆高度的1.2倍距离以外。5）处理好施工现场与周围单位、村民的各种关系、搞好治安、文明施工、落实好现场清理等问题，切实做好环境保护工作。并充分考虑可能发生的各种问题，制定应急预案，以便及时采取措施，迅速加以解决，防止意外发生。5、电表安装要求1）在指定的地点完成站点用电开户及电表开关的安装。2）在指定的地点完成380V或220V交流引入的建设。3）电表安装在露天、公共场所及人易接触的地方，应加装表箱。4）电表的安装应满足距地面1.8m-2.2m高度。6、变压器安装要求1)室外变压器安装的安装形式：室外露天安装的变压器又称室外变台，可分为台上（地面）安装和柱上（电杆）安装。有杆上安装但容量不应超过315KVA；农村安装变压器距地面不小于2.8米，城市安装变压器距地面不小于3.5米；地上变台安装的变压器容量不限。2)室外变压器安装的一般规定：10kV及以下变压器的外廓与周围栅栏或围墙之间的距离应考虑变...
