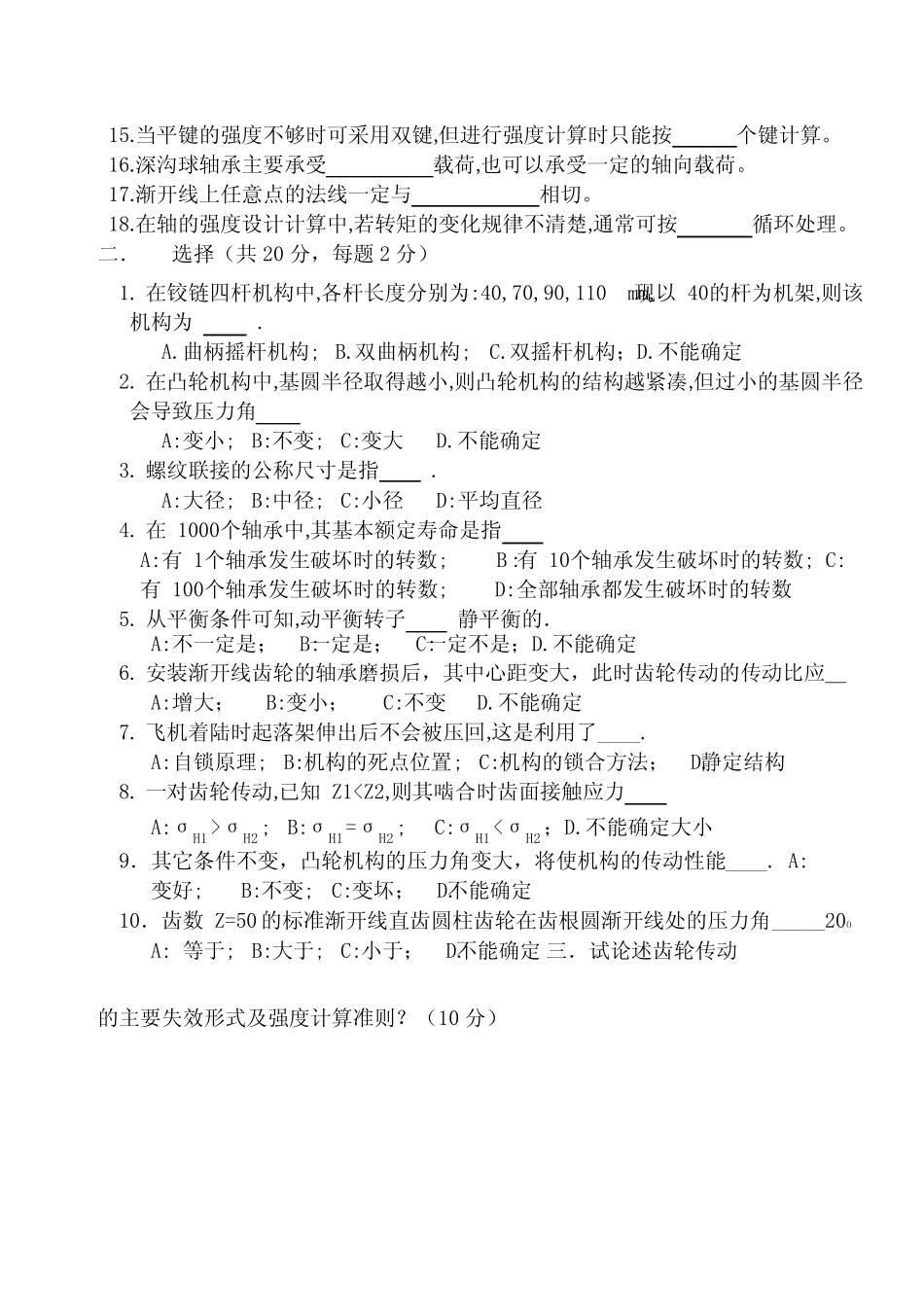

《中国矿业大学2007～2008学年第二学期《机械设计基础》试卷（B）卷考试时间：100分钟考试方式：闭卷班级姓名学号成绩__题号一二三四五六七总分满分30201010101010100得分评阅一．填空题:（共30分，每空1分）1.机构具有确定运动的条件。2.在凸轮机构中，简谐运动规律在满足和条件时，不存在柔性冲击问题。3.渐开线标准斜齿轮传动的正确啮合条件是。4.联接用螺纹牙剖面形状常采用形；传动用螺纹牙剖面形状常采用形。5.螺纹的螺旋升角愈小或当量摩擦角愈大，螺纹的自锁性能愈、效率愈。.6.做平面运动的两构件间，约束了两个相对移动的运动副是；约束一个相对转动一个相对移动的运动副是。7.选择平键断面尺寸(键高×键宽)是根据来选,而键的长度是根据来选.8.在滚动轴承中,B3603表示的轴承内径是______________(mm),精度等级为级.9.在曲柄摇杆机构中,当满足﹑条件时,有死点位置出现。10.作图设计凸轮机构时，从动滚子中心的运动轨迹为廓线，而与滚子接触的凸轮廓线称为廓线。11.用范成法加工渐开线标准直齿轮不发生根切的最少齿数是，要想加工小于该齿数但不根切的齿轮，可采用的方法.12.齿轮传动中,轮齿折断的危险截面在处,疲劳点蚀首先发生在齿轮的部位.13.在曲柄摇杆机构中,若把曲柄改换为机架,则可演变成机构;若把摇杆改换成机架,则可演变成机构;若把连杆改换成机架,则可演变成机构.14.齿轮传动要实现定传动比,则其齿廓曲线应满足。.15.当平键的强度不够时可采用双键,但进行强度计算时只能按个键计算。16.深沟球轴承主要承受载荷,也可以承受一定的轴向载荷。17.渐开线上任意点的法线一定与相切。18.在轴的强度设计计算中,若转矩的变化规律不清楚,通常可按循环处理。二．选择（共20分，每题2分）1.在铰链四杆机构中,各杆长度分别为:40,70,90,110mm,现以40的杆为机架,则该机构为.A.曲柄摇杆机构;B.双曲柄机构;C.双摇杆机构；D.不能确定2.在凸轮机构中,基圆半径取得越小,则凸轮机构的结构越紧凑,但过小的基圆半径会导致压力角A:变小;B:不变;C:变大D.不能确定3.螺纹联接的公称尺寸是指.A:大径;B:中径;C:小径D:平均直径4.在1000个轴承中,其基本额定寿命是指A:有1个轴承发生破坏时的转数;B:有10个轴承发生破坏时的转数;C:有100个轴承发生破坏时的转数;D:全部轴承都发生破坏时的转数5.从平衡条件可知,动平衡转子静平衡的．A:不一定是；B:一定是；C:一定不是；D.不能确定6.安装渐开线齿轮的轴承磨损后，其中心距变大，此时齿轮传动的传动比应＿A:增大；B:变小；C:不变D.不能确定7.飞机着陆时起落架伸出后不会被压回,这是利用了____.A:自锁原理;B:机构的死点位置;C:机构的锁合方法；D.静定结构8.一对齿轮传动,已知Z1σH2;B:σH1=σH2;C:σH1<σH2；D.不能确定大小9．其它条件不变，凸轮机构的压力角变大，将使机构的传动性能____.A:变好;B:不变;C:变坏；D.不能确定10．齿数Z=50的标准渐开线直齿圆柱齿轮在齿根圆渐开线处的压力角_____20OA:等于;B:大于;C:小于；D.不能确定三．试论述齿轮传动的主要失效形式及强度计算准则？（10分）四．计算下列图示机构的自由度,并说明运动是否确定。如有复合铰链﹑局部自由度或虚约束需在图上指出(10分).五．在图示复合轮系中,设已知n1=3549r/min,又各轮齿数为:Z1=36,Z2=60,Z3=23,Z4=49,Z4'=69,Z5=31,Z6=131,Z7=94,Z8=36,Z9=167,试求行星架H的转速nH.(10分)六．图示为一对正确安装的渐开线标准直齿圆柱齿轮.已知两圆的齿顶圆ra﹑齿根圆rf﹑基圆rb以及中心距如图所示.试在图上画出:(10分)1.理论啮合线N1N2;2.啮合起始点B2﹑啮合终止点B1及实际啮合线;3.啮合角ɑ'﹑一对节圆﹑节点C;4.从动轮的转动方向.编辑版word七．图示为一对圆锥滚子轴承外圈窄边相对安装的轴承结构。试按例所示，指出图中的其它结构错误（不少于5处），润滑方式、倒角和圆角忽略不计（10分）例1——缺少调整垫片（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）
