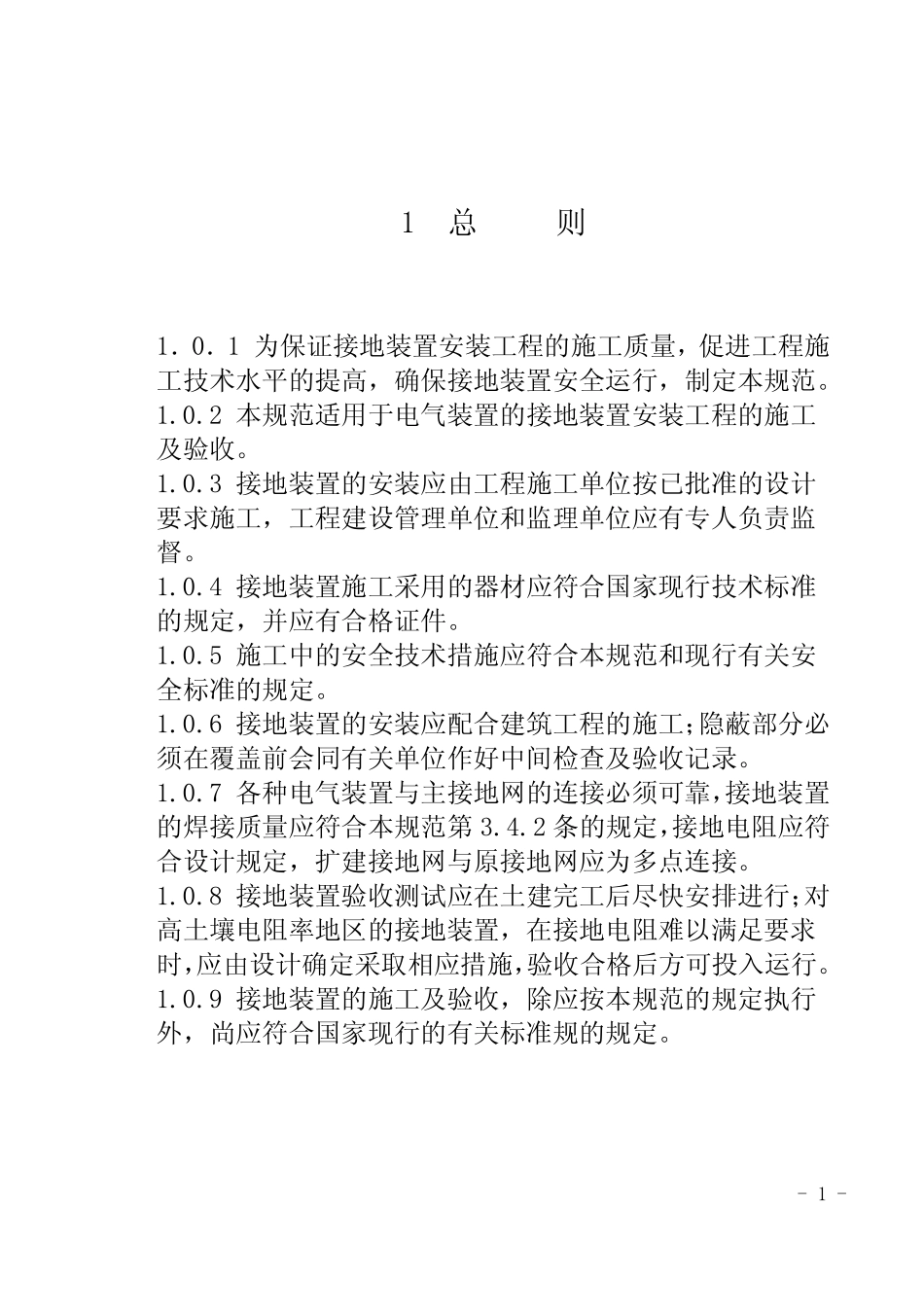

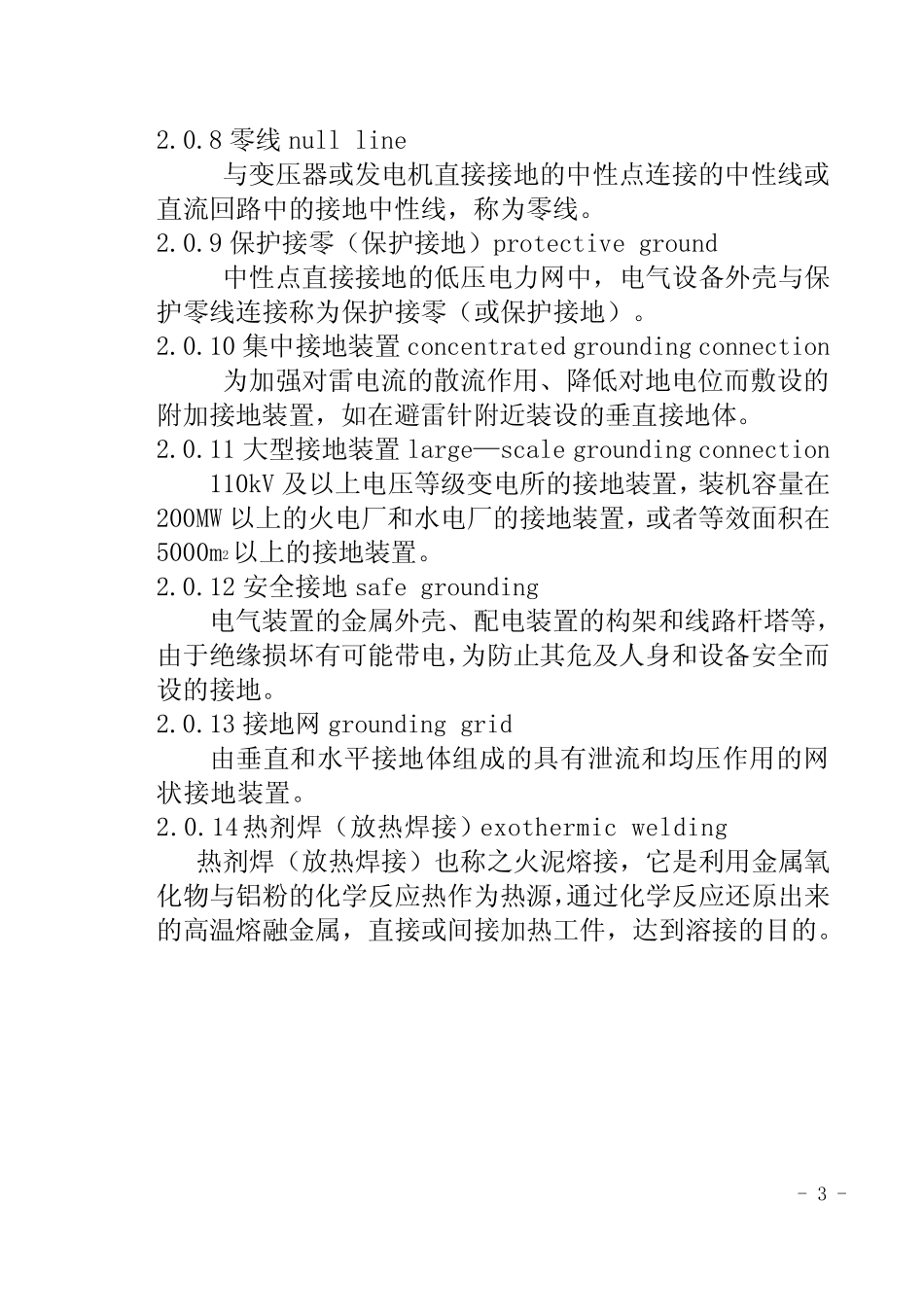

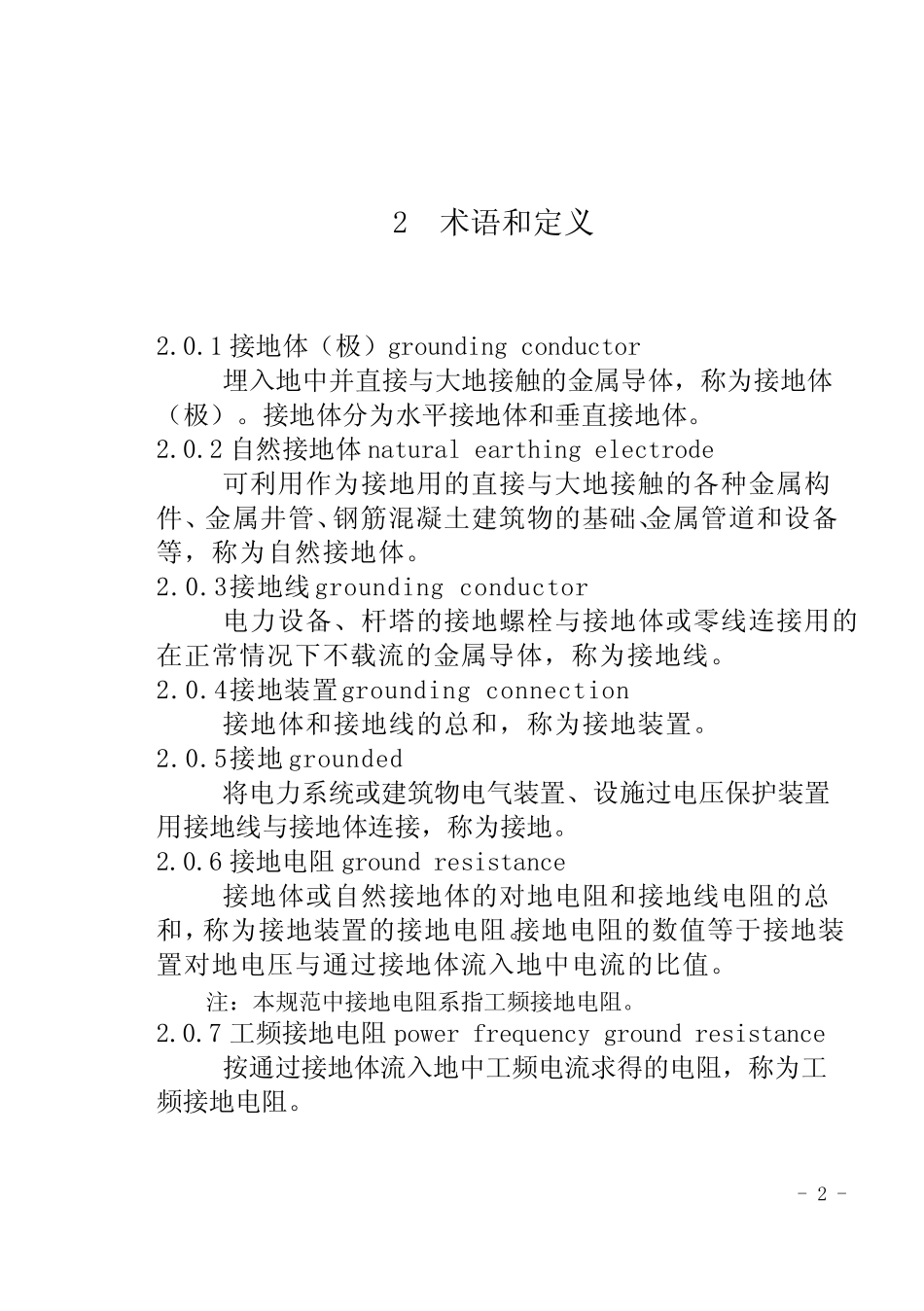

-1-1总则1．0．1为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。1.0.2本规范适用于电气装置的接地装置安装工程的施工及验收。1.0.3接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。1.0.4接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。1.0.5施工中的安全技术措施应符合本规范和现行有关安全标准的规定。1.0.6接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。1.0.7各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。1.0.8接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。1.0.9接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。-2-2术语和定义2.0.1接地体（极）groundingconductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。接地体分为水平接地体和垂直接地体。2.0.2自然接地体naturalearthingelectrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。2.0.3接地线groundingconductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。2.0.4接地装置groundingconnection接地体和接地线的总和，称为接地装置。2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。2.0.6接地电阻groundresistance接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。注：本规范中接地电阻系指工频接地电阻。2.0.7工频接地电阻powerfrequencygroundresistance按通过接地体流入地中工频电流求得的电阻，称为工频接地电阻。-3-2.0.8零线nullline与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线，称为零线。2.0.9保护接零（保护接地）protectiveground中性点直接接地的低压电力网中，电气设备外壳与保护零线连接称为保护接零（或保护接地）。2.0.10集中接地装置concentratedgroundingconnection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，如在避雷针附近装设的垂直接地体。2.0.11大型接地装置large—scalegroundingconnection110kV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000m2以上的接地装置。2.0.12安全接地safegrounding电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备安全而设的接地。2.0.13接地网groundinggrid由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。2.0.14热剂焊（放热焊接）exothermicwelding热剂焊（放热焊接）也称之火泥熔接，它是利用金属氧化物与铝粉的化学反应热作为热源，通过化学反应还原出来的高温熔融金属，直接或间接加热工件，达到溶接的目的。-4-3电气装置的接地3.1一般规定3.1.1电气装置下列金属部分，均应接地或接零：1电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；2电气设备的传动装置；3屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；4配电、控制、保护用的屏(柜、箱)的操作台等的金属框架和底座；5交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管.穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通；6电缆桥架、支架和井架；7装有避雷线的电力线路杆塔；8装在配电线路杆上的电力设备；9在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的...
