墙壁网线插座接法(图解)VIP免费

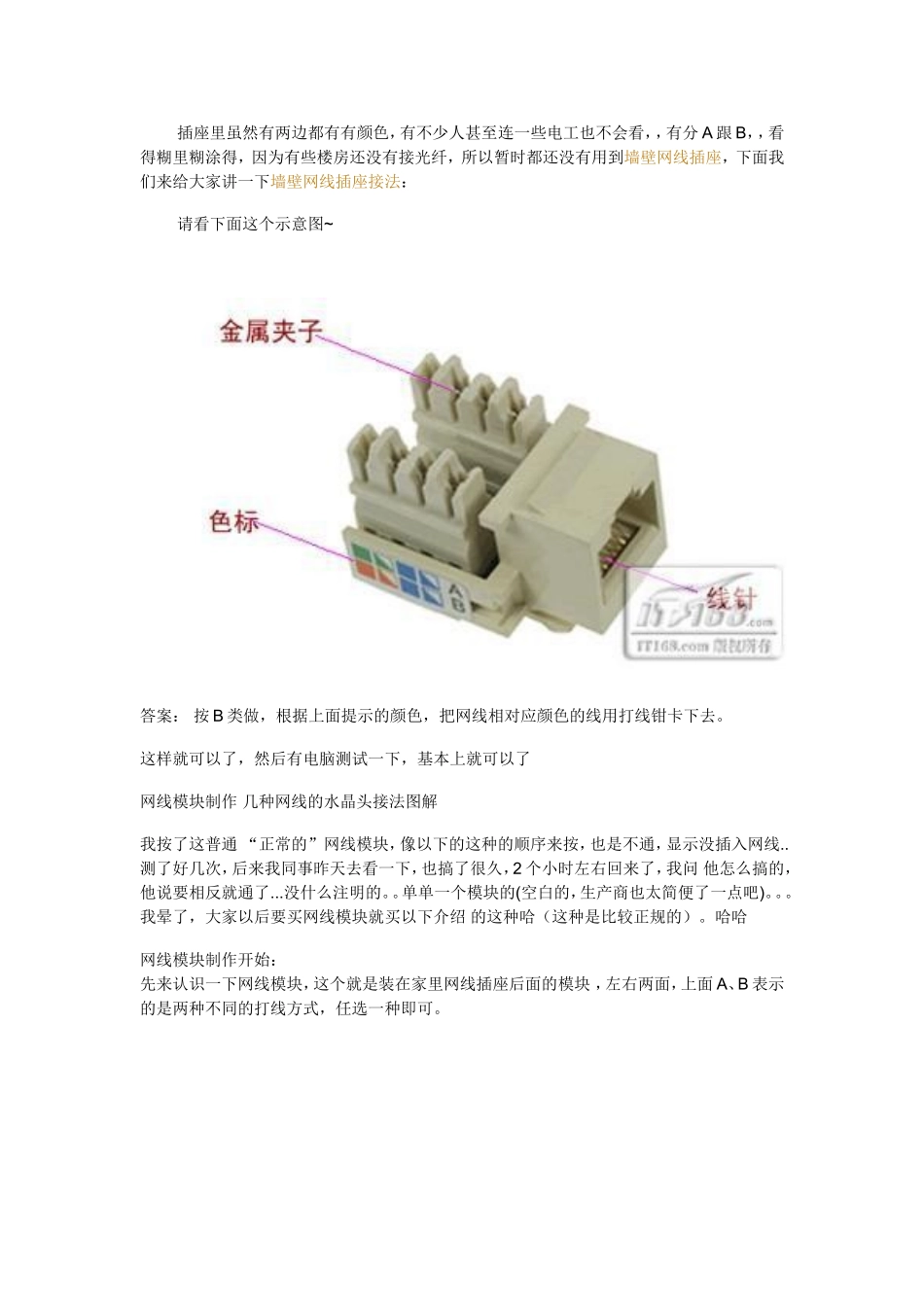

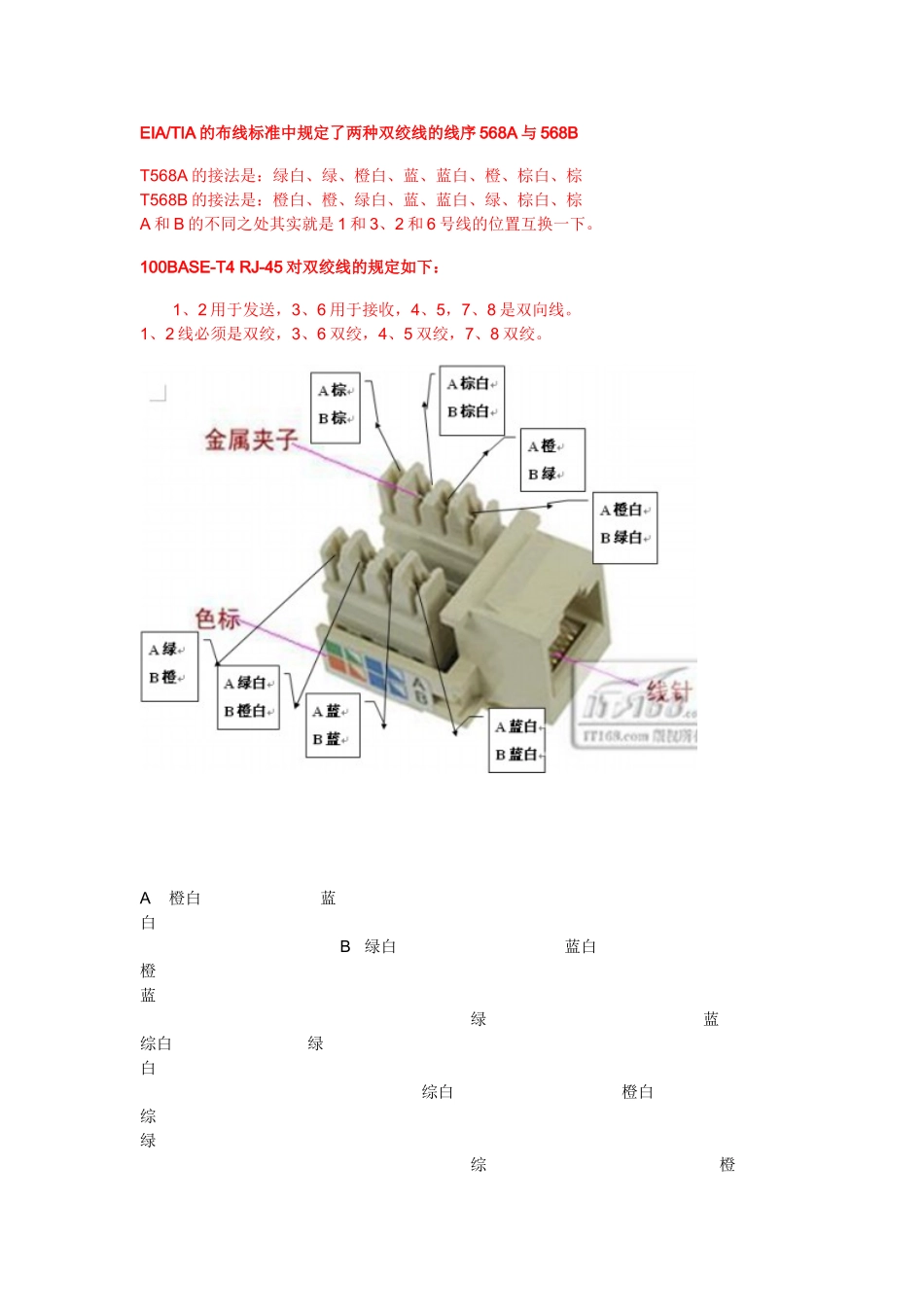

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。100BASE-T4RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。A橙白蓝白B绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法：请看下面这个示意图~答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。这样就可以了，然后有电脑测试一下，基本上就可以了网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。。单单一个模块的(空白的，生产商也太简便了一点吧)。。。我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。哈哈网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了1）一一对应接法。即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。这种网线一般是用在集线器或交换机与计算机之间的连接。（2）1－3、2－6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。经常用于两台电脑直接互连传送数据！（3）100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。100BASE-T4RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
