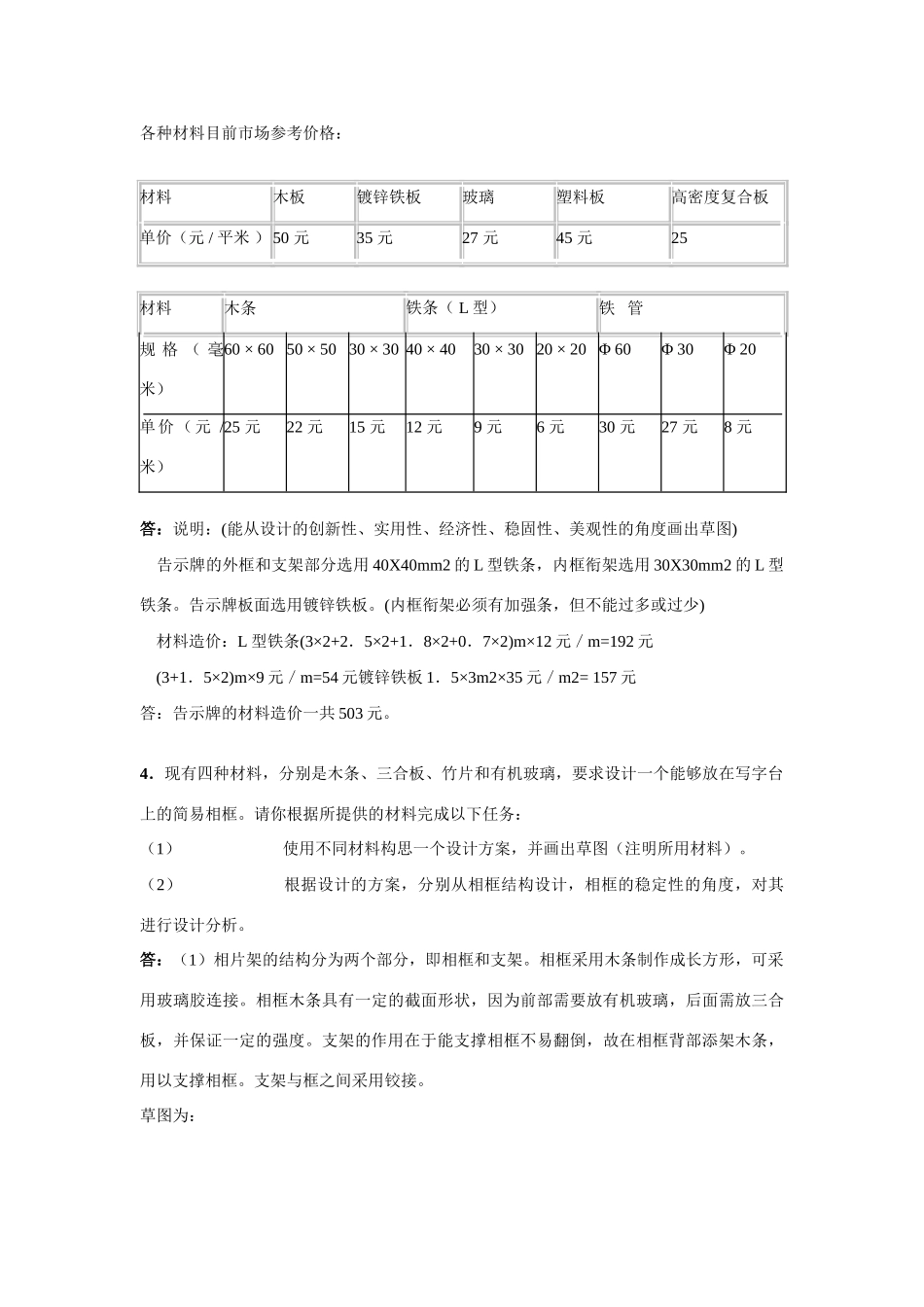

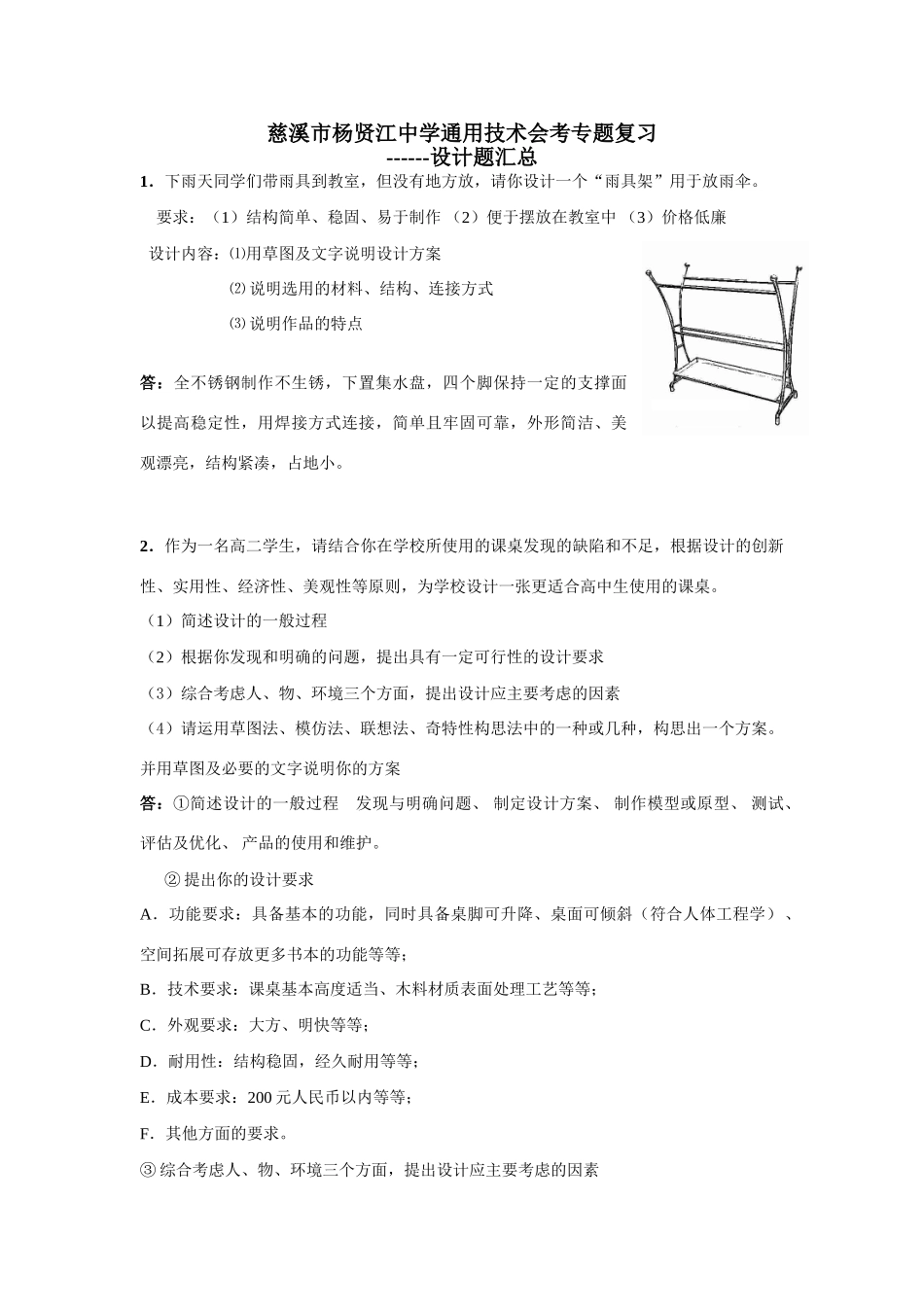

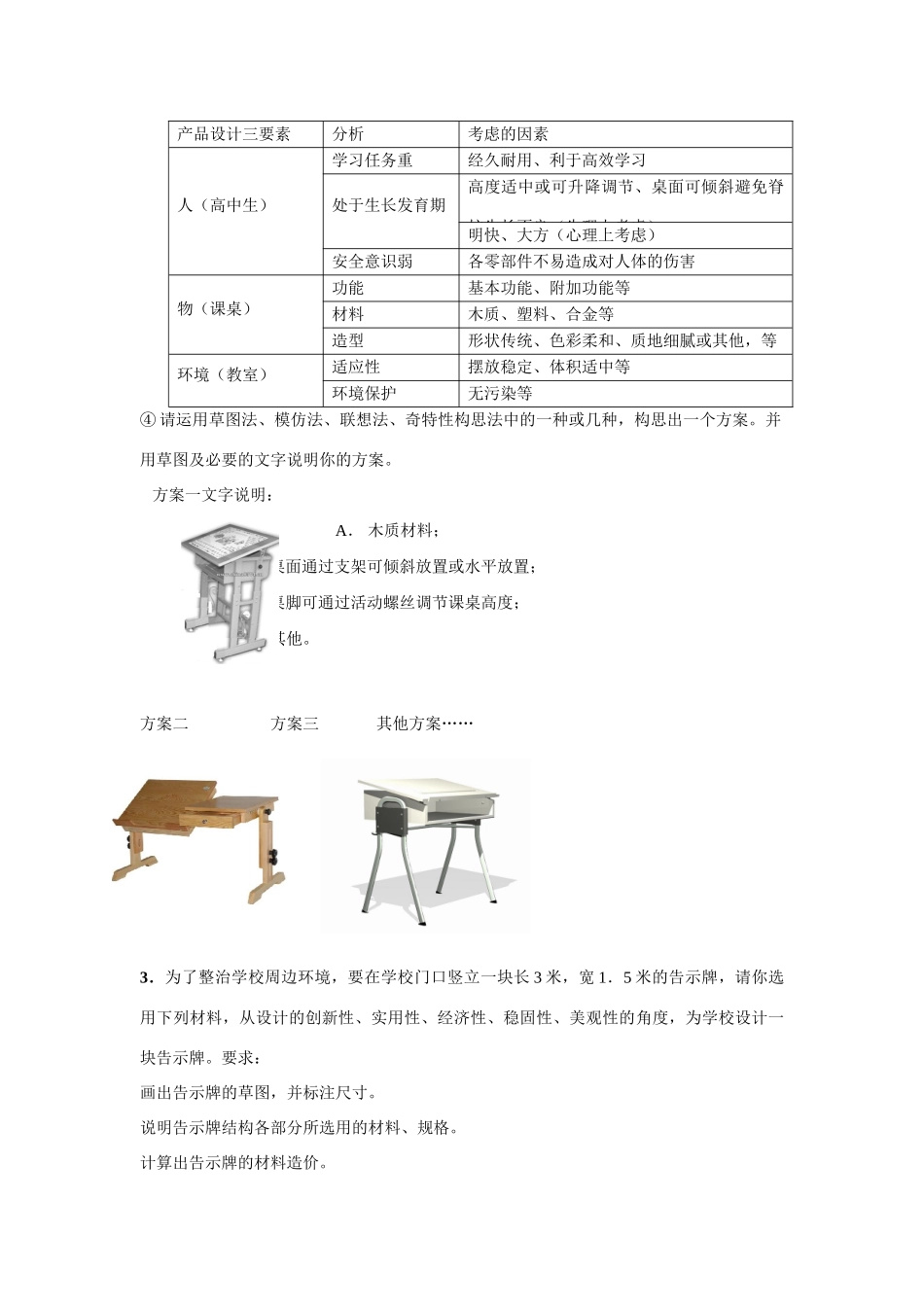

慈溪市杨贤江中学通用技术会考专题复习------设计题汇总1．下雨天同学们带雨具到教室，但没有地方放，请你设计一个“雨具架”用于放雨伞。要求：（1）结构简单、稳固、易于制作（2）便于摆放在教室中（3）价格低廉设计内容：⑴用草图及文字说明设计方案⑵说明选用的材料、结构、连接方式⑶说明作品的特点答：全不锈钢制作不生锈，下置集水盘，四个脚保持一定的支撑面以提高稳定性，用焊接方式连接，简单且牢固可靠，外形简洁、美观漂亮，结构紧凑，占地小。2．作为一名高二学生，请结合你在学校所使用的课桌发现的缺陷和不足，根据设计的创新性、实用性、经济性、美观性等原则，为学校设计一张更适合高中生使用的课桌。（1）简述设计的一般过程（2）根据你发现和明确的问题，提出具有一定可行性的设计要求（3）综合考虑人、物、环境三个方面，提出设计应主要考虑的因素（4）请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。并用草图及必要的文字说明你的方案答：①简述设计的一般过程发现与明确问题、制定设计方案、制作模型或原型、测试、评估及优化、产品的使用和维护。②提出你的设计要求A．功能要求：具备基本的功能，同时具备桌脚可升降、桌面可倾斜（符合人体工程学）、空间拓展可存放更多书本的功能等等；B．技术要求：课桌基本高度适当、木料材质表面处理工艺等等；C．外观要求：大方、明快等等；D．耐用性：结构稳固，经久耐用等等；E．成本要求：200元人民币以内等等；F．其他方面的要求。③综合考虑人、物、环境三个方面，提出设计应主要考虑的因素产品设计三要素分析考虑的因素人（高中生）学习任务重经久耐用、利于高效学习处于生长发育期高度适中或可升降调节、桌面可倾斜避免脊柱生长不良（生理上考虑）明快、大方（心理上考虑）安全意识弱各零部件不易造成对人体的伤害物（课桌）功能基本功能、附加功能等材料木质、塑料、合金等造型形状传统、色彩柔和、质地细腻或其他，等环境（教室）适应性摆放稳定、体积适中等环境保护无污染等④请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。并用草图及必要的文字说明你的方案。方案一文字说明：A．木质材料；B．桌面通过支架可倾斜放置或水平放置；C．桌脚可通过活动螺丝调节课桌高度；D．其他。方案二方案三其他方案……3．为了整治学校周边环境，要在学校门口竖立一块长3米，宽1．5米的告示牌，请你选用下列材料，从设计的创新性、实用性、经济性、稳固性、美观性的角度，为学校设计一块告示牌。要求：画出告示牌的草图，并标注尺寸。说明告示牌结构各部分所选用的材料、规格。计算出告示牌的材料造价。各种材料目前市场参考价格：材料木板镀锌铁板玻璃塑料板高密度复合板单价（元/平米）50元35元27元45元25材料木条铁条（L型）铁管规格（毫米）60×6050×5030×3040×4030×3020×20Φ60Φ30Φ20单价（元/米）25元22元15元12元9元6元30元27元8元答：说明：(能从设计的创新性、实用性、经济性、稳固性、美观性的角度画出草图)告示牌的外框和支架部分选用40X40mm2的L型铁条，内框衔架选用30X30mm2的L型铁条。告示牌板面选用镀锌铁板。(内框衔架必须有加强条，但不能过多或过少)材料造价：L型铁条(3×2+2．5×2+1．8×2+0．7×2)m×12元／m=192元(3+1．5×2)m×9元／m=54元镀锌铁板1．5×3m2×35元／m2=157元答：告示牌的材料造价一共503元。4．现有四种材料，分别是木条、三合板、竹片和有机玻璃，要求设计一个能够放在写字台上的简易相框。请你根据所提供的材料完成以下任务：（1）使用不同材料构思一个设计方案，并画出草图（注明所用材料）。（2）根据设计的方案，分别从相框结构设计，相框的稳定性的角度，对其进行设计分析。答：（1）相片架的结构分为两个部分，即相框和支架。相框采用木条制作成长方形，可采用玻璃胶连接。相框木条具有一定的截面形状，因为前部需要放有机玻璃，后面需放三合板，并保证一定的强度。支架的作用在于能支撑相框不易翻倒，故在相框背部添架木条，用以支撑相框。支架与框之间采用铰接。草图为：（2）为了增加相框的结构强度...
