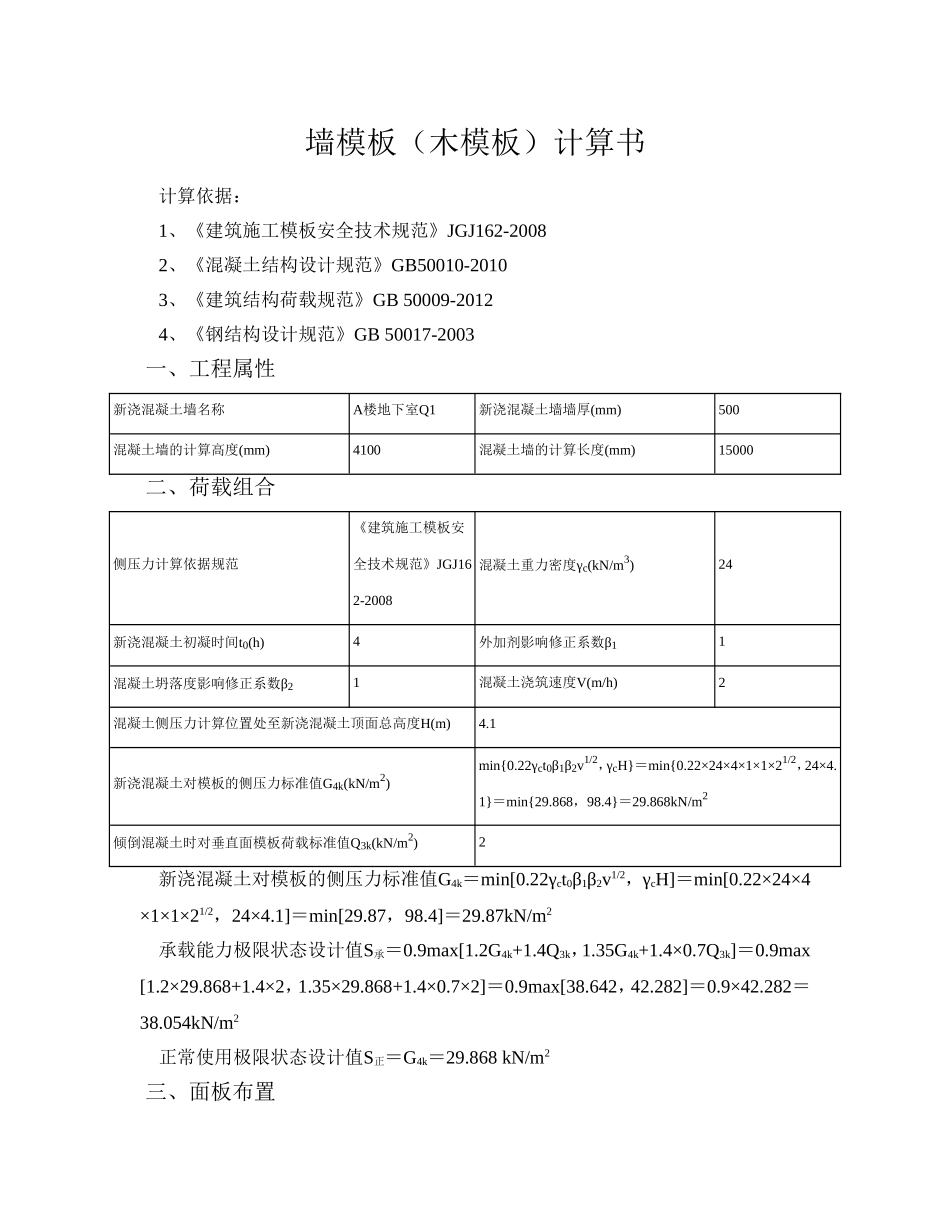

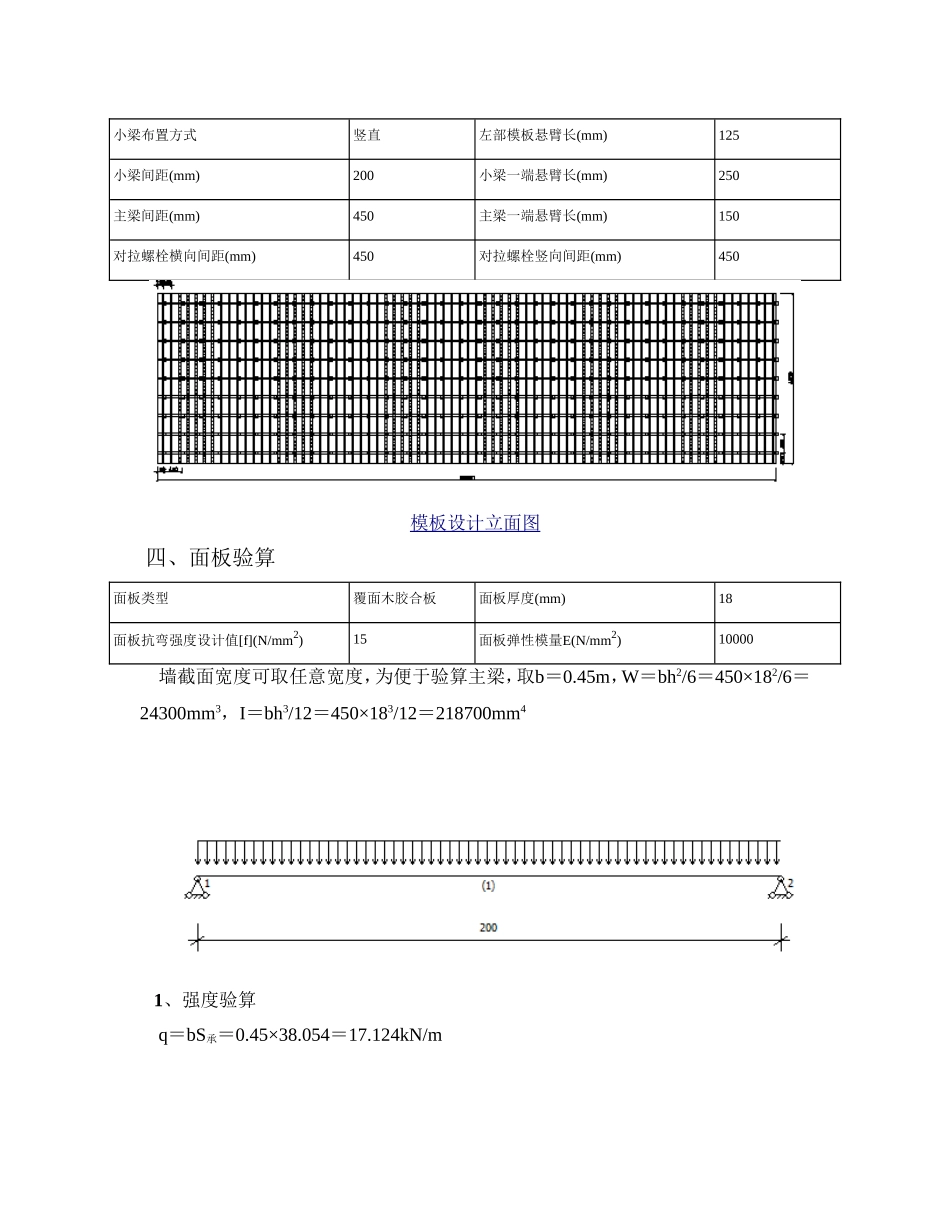

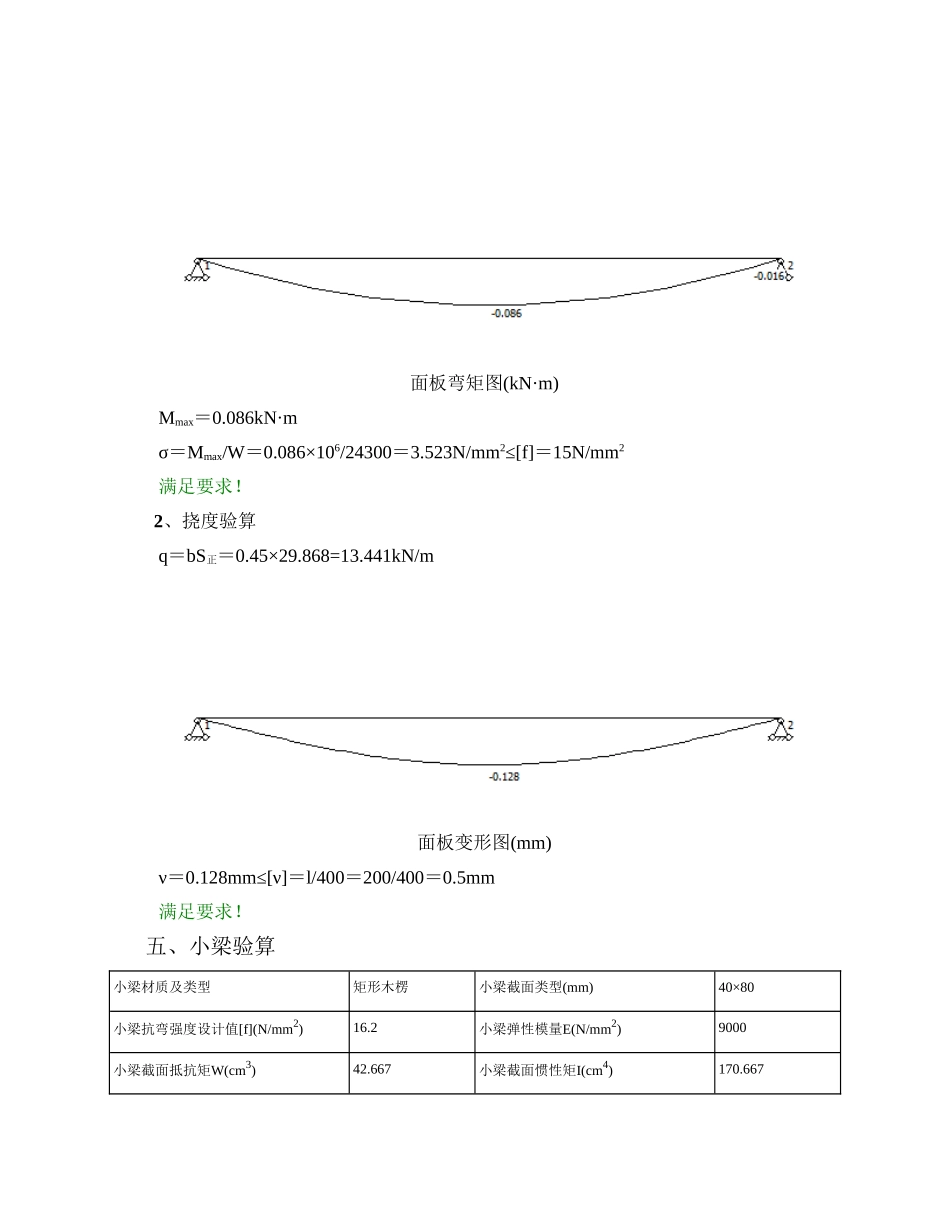

墙模板（木模板）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、工程属性新浇混凝土墙名称A楼地下室Q1新浇混凝土墙墙厚(mm)500混凝土墙的计算高度(mm)4100混凝土墙的计算长度(mm)15000二、荷载组合侧压力计算依据规范《建筑施工模板安全技术规范》JGJ162-2008混凝土重力密度γc(kN/m3)24新浇混凝土初凝时间t0(h)4外加剂影响修正系数β11混凝土坍落度影响修正系数β21混凝土浇筑速度V(m/h)2混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)4.1新浇混凝土对模板的侧压力标准值G4k(kN/m2)min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1×21/2，24×4.1}＝min{29.868，98.4}＝29.868kN/m2倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)2新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0.22×24×4×1×1×21/2，24×4.1]＝min[29.87，98.4]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.868+1.4×2，1.35×29.868+1.4×0.7×2]＝0.9max[38.642，42.282]＝0.9×42.282＝38.054kN/m2正常使用极限状态设计值S正＝G4k＝29.868kN/m2三、面板布置小梁布置方式竖直左部模板悬臂长(mm)125小梁间距(mm)200小梁一端悬臂长(mm)250主梁间距(mm)450主梁一端悬臂长(mm)150对拉螺栓横向间距(mm)450对拉螺栓竖向间距(mm)450模板设计立面图四、面板验算面板类型覆面木胶合板面板厚度(mm)18面板抗弯强度设计值[f](N/mm2)15面板弹性模量E(N/mm2)10000墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.45m，W＝bh2/6＝450×182/6＝24300mm3，I＝bh3/12＝450×183/12＝218700mm41、强度验算q＝bS承＝0.45×38.054＝17.124kN/m面板弯矩图(kN·m)Mmax＝0.086kN·mσ＝Mmax/W＝0.086×106/24300＝3.523N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝0.45×29.868=13.441kN/m面板变形图(mm)ν＝0.128mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！五、小梁验算小梁材质及类型矩形木楞小梁截面类型(mm)40×80小梁抗弯强度设计值[f](N/mm2)16.2小梁弹性模量E(N/mm2)9000小梁截面抵抗矩W(cm3)42.667小梁截面惯性矩I(cm4)170.6671、强度验算q＝bS承＝0.225×38.054＝8.562kN/m小梁弯矩图(kN·m)小梁剪力图(kN)Mmax＝0.268kN·mσ＝Mmax/W＝0.268×106/42667＝6.271N/mm2≤[f]＝16.2N/mm2满足要求！2、挠度验算q＝bS正＝0.225×29.868=6.72kN/m小梁变形图(mm)ν＝0.418mm≤[ν]＝l/400＝450/400＝1.125mm满足要求！3、支座反力计算R1=4.414kN，R2=...R74=3.923kN，R75=3.433kN六、主梁验算主梁材质及类型双钢管主梁截面类型(mm)Φ48×3.5主梁计算截面类型(mm)Φ48×2.8主梁抗弯强度设计值[f](N/mm2)205主梁弹性模量E(N/mm2)206000主梁截面抵抗矩W(cm3)4.25主梁截面惯性矩I(cm4)10.191、强度验算主梁弯矩图(kN·m)Mmax＝0.205kN·mσ＝Mmax/W＝0.205×106/4250＝48.318N/mm2≤[f]＝205N/mm2满足要求！2、挠度验算主梁变形图(mm)ν＝0.18mm≤[ν]＝l/400＝450/400＝1.125mm满足要求！七、对拉螺栓验算对拉螺栓类型M14轴向拉力设计值Ntb(kN)17.8对拉螺栓横向验算间距m＝max[450，450/2+150]＝450mm对拉螺栓竖向验算间距n＝max[450，450/2+250]＝475mmN＝0.95mnS承＝0.95×0.45×0.475×38.054＝7.727kN≤Ntb＝17.8kN满足要求！
