基于MATLAB的PID控制器设计报告VIP免费

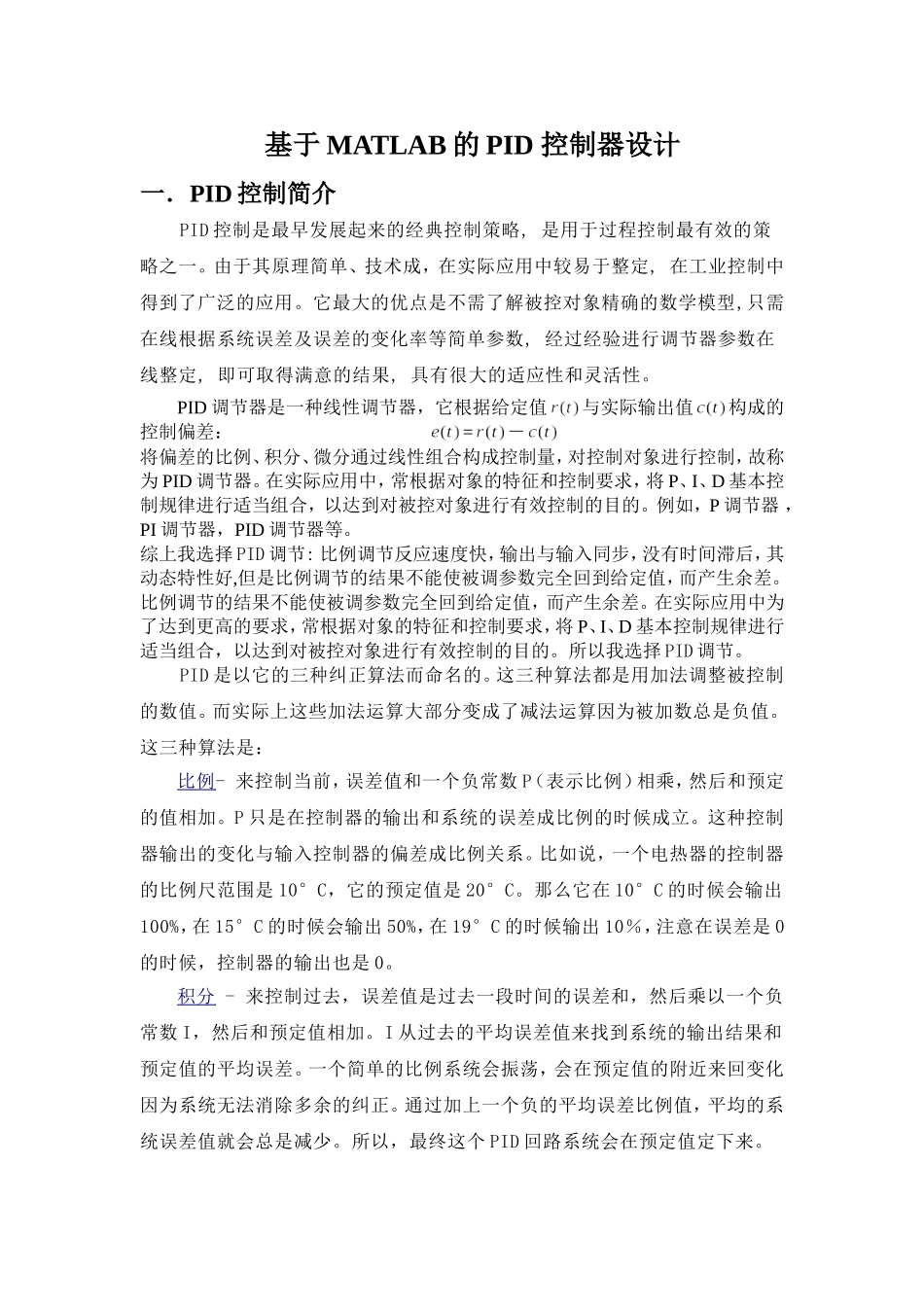

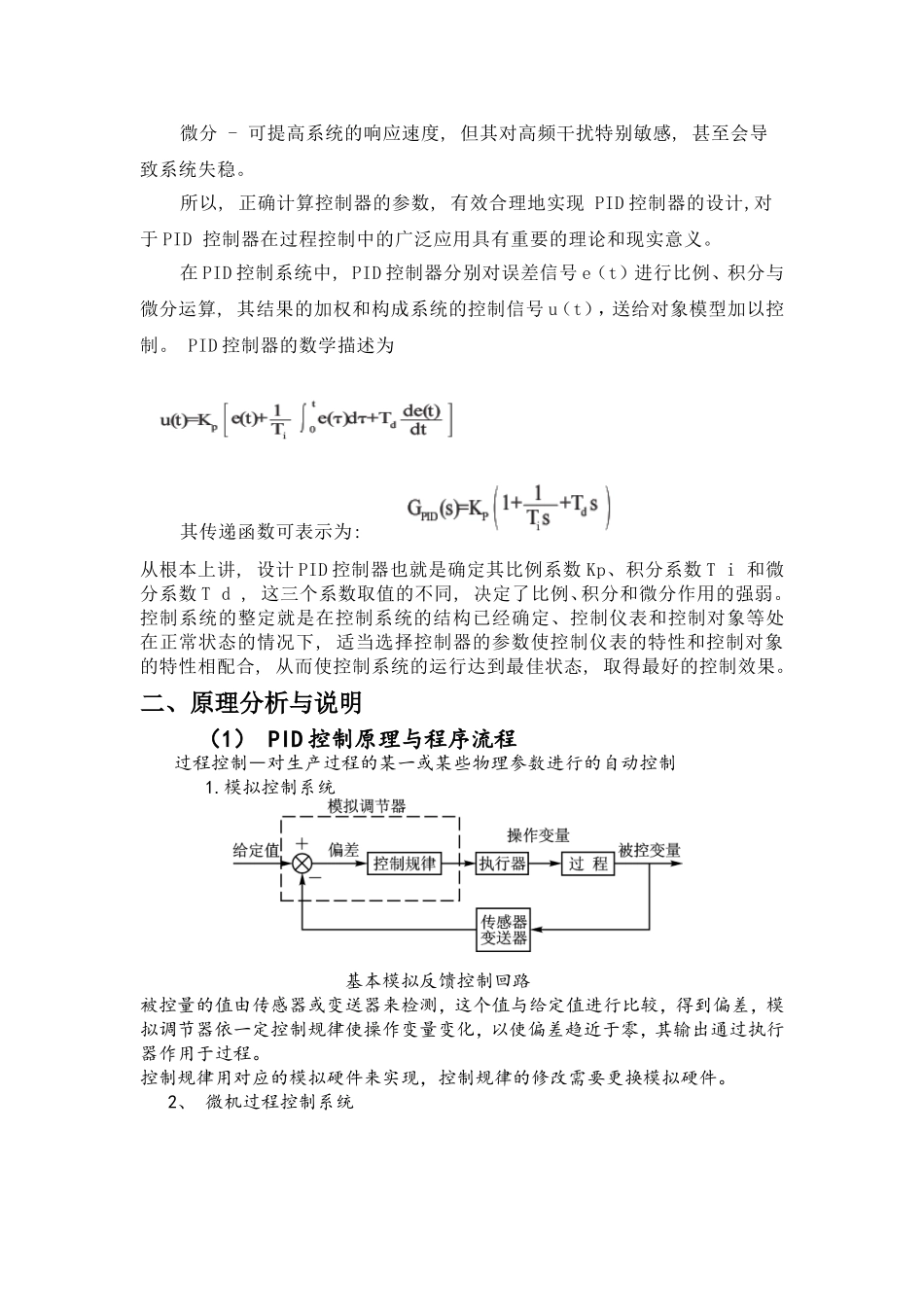

基于MATLAB的PID控制器设计一．PID控制简介PID控制是最早发展起来的经典控制策略,是用于过程控制最有效的策略之一。由于其原理简单、技术成，在实际应用中较易于整定,在工业控制中得到了广泛的应用。它最大的优点是不需了解被控对象精确的数学模型,只需在线根据系统误差及误差的变化率等简单参数,经过经验进行调节器参数在线整定,即可取得满意的结果,具有很大的适应性和灵活性。PID调节器是一种线性调节器，它根据给定值与实际输出值构成的控制偏差：=－将偏差的比例、积分、微分通过线性组合构成控制量，对控制对象进行控制，故称为PID调节器。在实际应用中，常根据对象的特征和控制要求，将P、I、D基本控制规律进行适当组合，以达到对被控对象进行有效控制的目的。例如，P调节器，PI调节器，PID调节器等。综上我选择PID调节:比例调节反应速度快，输出与输入同步，没有时间滞后，其动态特性好,但是比例调节的结果不能使被调参数完全回到给定值，而产生余差。比例调节的结果不能使被调参数完全回到给定值，而产生余差。在实际应用中为了达到更高的要求，常根据对象的特征和控制要求，将P、I、D基本控制规律进行适当组合，以达到对被控对象进行有效控制的目的。所以我选择PID调节。PID是以它的三种纠正算法而命名的。这三种算法都是用加法调整被控制的数值。而实际上这些加法运算大部分变成了减法运算因为被加数总是负值。这三种算法是：比例-来控制当前，误差值和一个负常数P（表示比例）相乘，然后和预定的值相加。P只是在控制器的输出和系统的误差成比例的时候成立。这种控制器输出的变化与输入控制器的偏差成比例关系。比如说，一个电热器的控制器的比例尺范围是10°C，它的预定值是20°C。那么它在10°C的时候会输出100%，在15°C的时候会输出50%，在19°C的时候输出10％，注意在误差是0的时候，控制器的输出也是0。积分-来控制过去，误差值是过去一段时间的误差和，然后乘以一个负常数I，然后和预定值相加。I从过去的平均误差值来找到系统的输出结果和预定值的平均误差。一个简单的比例系统会振荡，会在预定值的附近来回变化因为系统无法消除多余的纠正。通过加上一个负的平均误差比例值，平均的系统误差值就会总是减少。所以，最终这个PID回路系统会在预定值定下来。微分-可提高系统的响应速度,但其对高频干扰特别敏感,甚至会导致系统失稳。所以,正确计算控制器的参数,有效合理地实现PID控制器的设计,对于PID控制器在过程控制中的广泛应用具有重要的理论和现实意义。在PID控制系统中,PID控制器分别对误差信号e（t）进行比例、积分与微分运算,其结果的加权和构成系统的控制信号u（t），送给对象模型加以控制。PID控制器的数学描述为其传递函数可表示为:从根本上讲,设计PID控制器也就是确定其比例系数Kp、积分系数Ti和微分系数Td,这三个系数取值的不同,决定了比例、积分和微分作用的强弱。控制系统的整定就是在控制系统的结构已经确定、控制仪表和控制对象等处在正常状态的情况下,适当选择控制器的参数使控制仪表的特性和控制对象的特性相配合,从而使控制系统的运行达到最佳状态,取得最好的控制效果。二、原理分析与说明（1）PID控制原理与程序流程过程控制―对生产过程的某一或某些物理参数进行的自动控制1.模拟控制系统基本模拟反馈控制回路被控量的值由传感器或变送器来检测，这个值与给定值进行比较，得到偏差，模拟调节器依一定控制规律使操作变量变化，以使偏差趋近于零，其输出通过执行器作用于过程。控制规律用对应的模拟硬件来实现，控制规律的修改需要更换模拟硬件。2、微机过程控制系统微机过程控制系统基本框图以微型计算机作为控制器。控制规律的实现，是通过软件来完成的。改变控制规律，只要改变相应的程序即可。（2）数字PID控制器1、模拟PID控制规律的离散化模拟形式离散化形式)()()(tctrteTnene)1()(2、数字PID控制器的差分方程式中称为比例项称为积分项称为微分项（3）采样周期的选择1、选择采样周期的重要性采样周期越小，数字模拟越精确，控制效果越接近连续控制。对大多数算法，缩短采样周期可使控制回路性能改善，但采样周期缩短时，频繁的采样...
