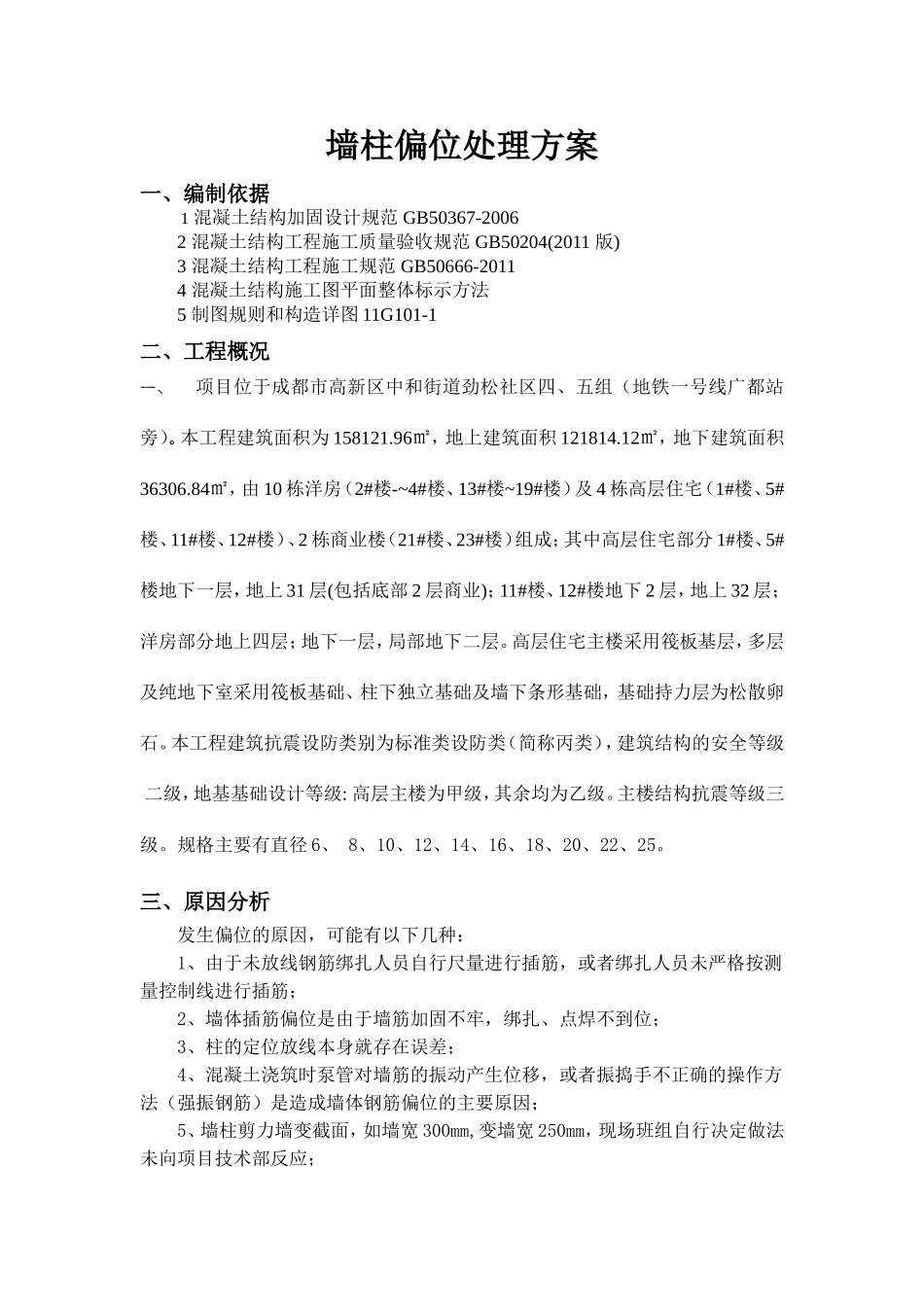

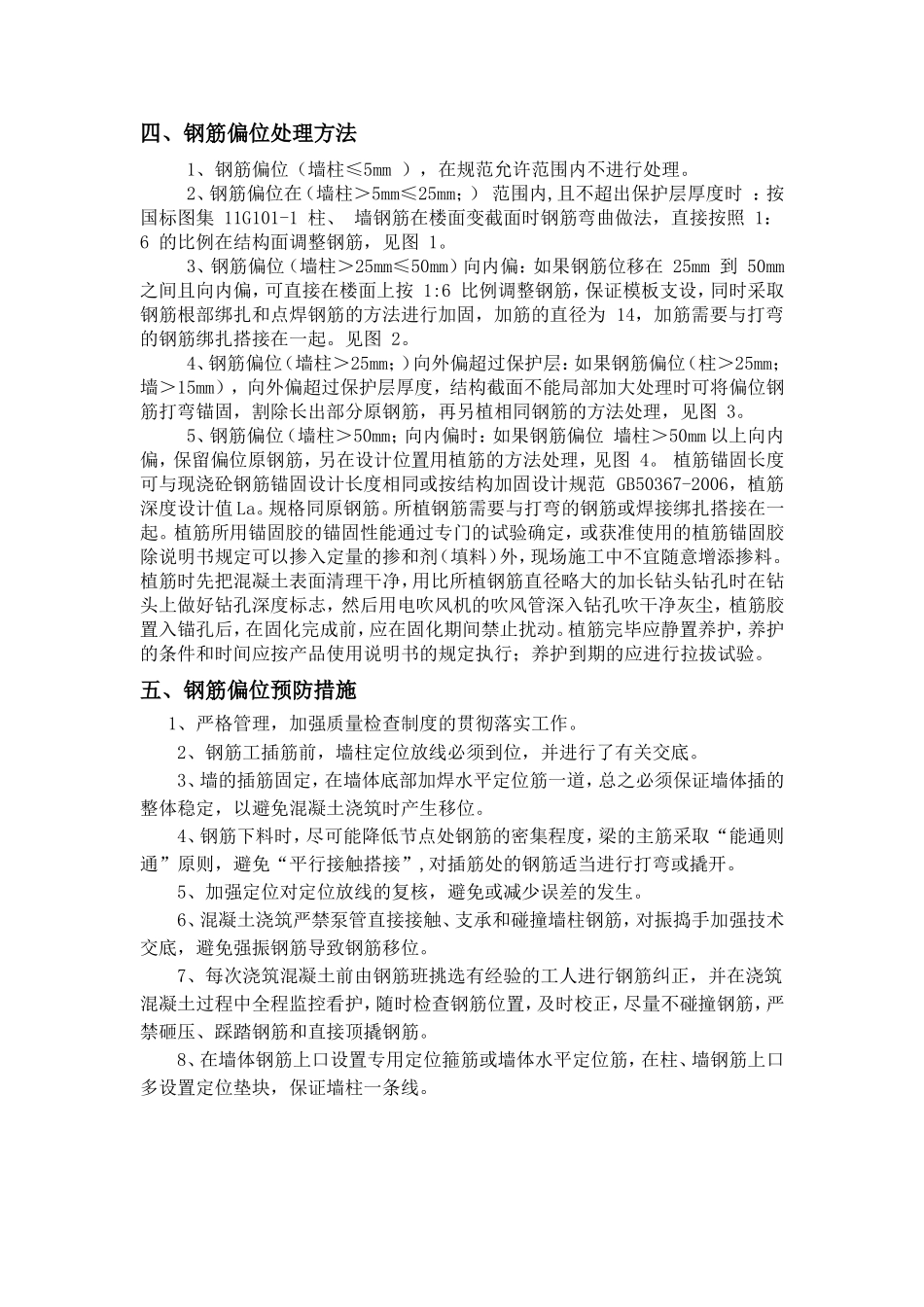

墙柱偏位处理方案一、编制依据1混凝土结构加固设计规范GB50367-20062混凝土结构工程施工质量验收规范GB50204(2011版)3混凝土结构工程施工规范GB50666-20114混凝土结构施工图平面整体标示方法5制图规则和构造详图11G101-1二、工程概况一、项目位于成都市高新区中和街道劲松社区四、五组（地铁一号线广都站旁）。本工程建筑面积为158121.96㎡，地上建筑面积121814.12㎡，地下建筑面积36306.84㎡，由10栋洋房（2#楼-~4#楼、13#楼~19#楼）及4栋高层住宅（1#楼、5#楼、11#楼、12#楼）、2栋商业楼（21#楼、23#楼）组成；其中高层住宅部分1#楼、5#楼地下一层，地上31层(包括底部2层商业)；11#楼、12#楼地下2层，地上32层；洋房部分地上四层；地下一层，局部地下二层。高层住宅主楼采用筏板基层，多层及纯地下室采用筏板基础、柱下独立基础及墙下条形基础，基础持力层为松散卵石。本工程建筑抗震设防类别为标准类设防类（简称丙类），建筑结构的安全等级二级，地基基础设计等级:高层主楼为甲级，其余均为乙级。主楼结构抗震等级三级。规格主要有直径6、8、10、12、14、16、18、20、22、25。三、原因分析发生偏位的原因，可能有以下几种：1、由于未放线钢筋绑扎人员自行尺量进行插筋，或者绑扎人员未严格按测量控制线进行插筋；2、墙体插筋偏位是由于墙筋加固不牢，绑扎、点焊不到位；3、柱的定位放线本身就存在误差；4、混凝土浇筑时泵管对墙筋的振动产生位移，或者振捣手不正确的操作方法（强振钢筋）是造成墙体钢筋偏位的主要原因；5、墙柱剪力墙变截面，如墙宽300mm,变墙宽250mm，现场班组自行决定做法未向项目技术部反应；四、钢筋偏位处理方法1、钢筋偏位（墙柱≤5mm），在规范允许范围内不进行处理。2、钢筋偏位在（墙柱＞5mm≤25mm；）范围内,且不超出保护层厚度时：按国标图集11G101-1柱、墙钢筋在楼面变截面时钢筋弯曲做法，直接按照1：6的比例在结构面调整钢筋，见图1。3、钢筋偏位（墙柱＞25mm≤50mm）向内偏：如果钢筋位移在25mm到50mm之间且向内偏，可直接在楼面上按1:6比例调整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加筋的直径为14，加筋需要与打弯的钢筋绑扎搭接在一起。见图2。4、钢筋偏位（墙柱＞25mm；）向外偏超过保护层：如果钢筋偏位（柱＞25mm；墙＞15mm），向外偏超过保护层厚度，结构截面不能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢筋的方法处理，见图3。5、钢筋偏位（墙柱＞50mm；向内偏时：如果钢筋偏位墙柱＞50mm以上向内偏，保留偏位原钢筋，另在设计位置用植筋的方法处理，见图4。植筋锚固长度可与现浇砼钢筋锚固设计长度相同或按结构加固设计规范GB50367-2006，植筋深度设计值La。规格同原钢筋。所植钢筋需要与打弯的钢筋或焊接绑扎搭接在一起。植筋所用锚固胶的锚固性能通过专门的试验确定，或获准使用的植筋锚固胶除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不宜随意增添掺料。植筋时先把混凝土表面清理干净，用比所植钢筋直径略大的加长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋胶置入锚孔后，在固化完成前，应在固化期间禁止扰动。植筋完毕应静置养护，养护的条件和时间应按产品使用说明书的规定执行；养护到期的应进行拉拔试验。五、钢筋偏位预防措施1、严格管理，加强质量检查制度的贯彻落实工作。2、钢筋工插筋前，墙柱定位放线必须到位，并进行了有关交底。3、墙的插筋固定，在墙体底部加焊水平定位筋一道，总之必须保证墙体插的整体稳定，以避免混凝土浇筑时产生移位。4、钢筋下料时，尽可能降低节点处钢筋的密集程度，梁的主筋采取“能通则通”原则，避免“平行接触搭接”,对插筋处的钢筋适当进行打弯或撬开。5、加强定位对定位放线的复核，避免或减少误差的发生。6、混凝土浇筑严禁泵管直接接触、支承和碰撞墙柱钢筋，对振捣手加强技术交底，避免强振钢筋导致钢筋移位。7、每次浇筑混凝土前由钢筋班挑选有经验的工人进行钢筋纠正，并在浇筑混凝土过程中全程监控看护，随时检查钢筋位置，及时校正，尽量不碰撞钢筋，严禁...
