大学建设管理与房地产系第五章工程施工方案 教学课件VIP免费

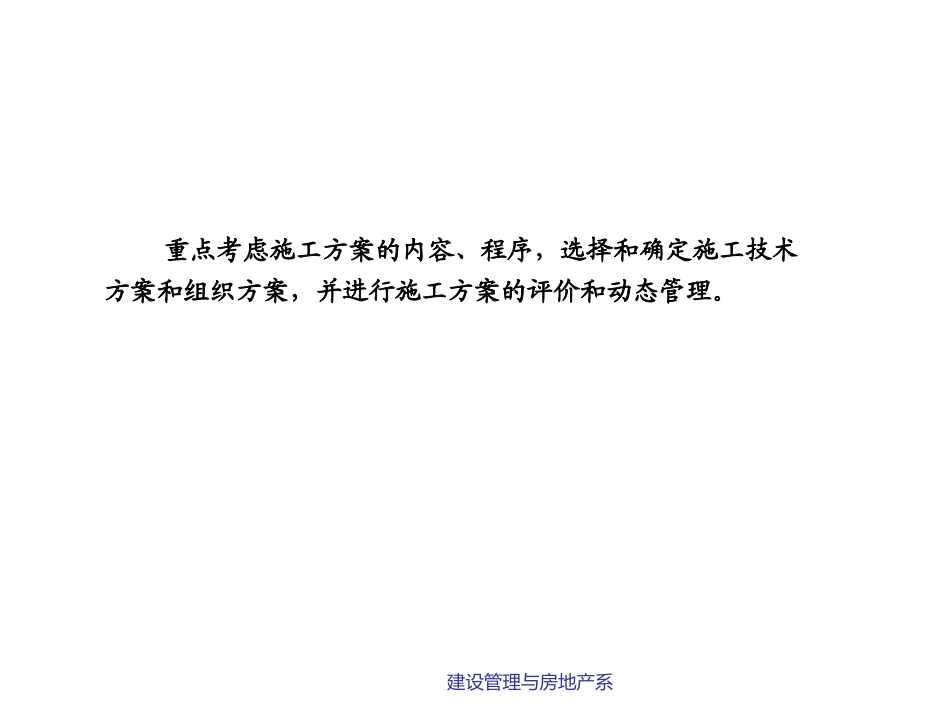

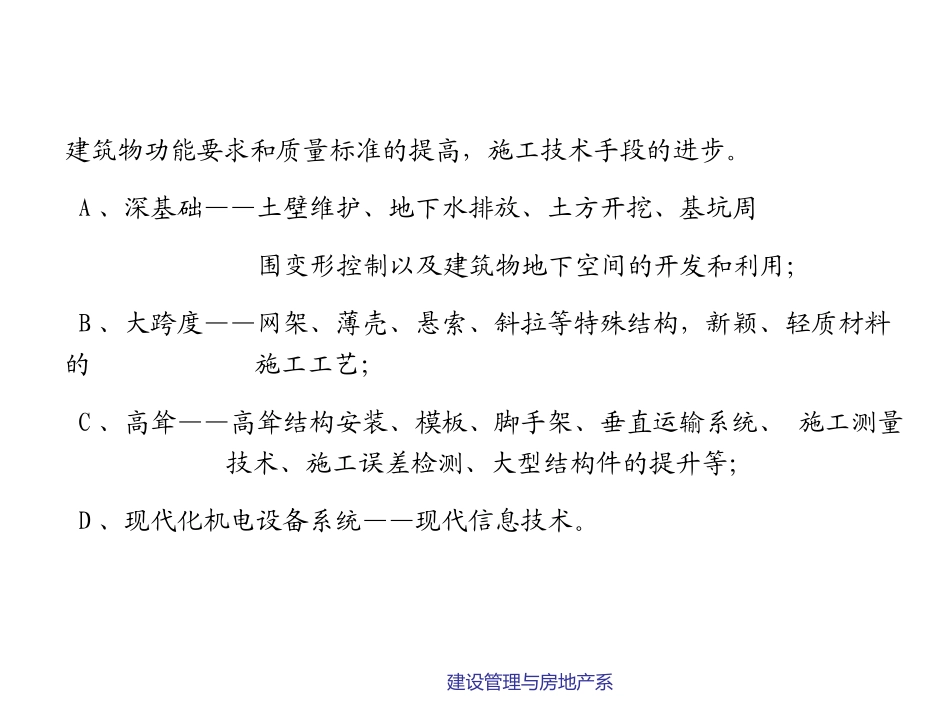

第五章工程施工方案建设管理与房地产系引言重点考虑施工方案的内容、程序，选择和确定施工技术方案和组织方案，并进行施工方案的评价和动态管理。建设管理与房地产系5．1施工方案的制订及其过程建筑物功能要求和质量标准的提高，施工技术手段的进步。A、深基础——土壁维护、地下水排放、土方开挖、基坑周围变形控制以及建筑物地下空间的开发和利用；B、大跨度——网架、薄壳、悬索、斜拉等特殊结构，新颖、轻质材料的施工工艺；C、高耸——高耸结构安装、模板、脚手架、垂直运输系统、施工测量技术、施工误差检测、大型结构件的提升等；D、现代化机电设备系统——现代信息技术。建设管理与房地产系5．1．1施工方案制订概述特点：（1）现代化施工组织管理模式。例如项目总承包（EPC）、CM模式、BOT模式等其他模式，促使设计与施工一体化的趋势，施工单位提前介入设计，提供施工方面的咨询意见。（2）施工方案的选择和优化以施工质量、进度和成本的控制为主要目标，还要考虑安全施工、文明施工和环境保护的要求。（3）计算机技术、现代信息技术的应用。例如，计算机模拟钢结构吊装、长江大坝合壁截流模拟等就采用多媒体、动画的形式来表示。建设管理与房地产系5．1．2施工方案的内容不同阶段，施工方案内容、深度不同：（1）施工段及施工流向——指施工活动在空间的展开与进程。▀单层建筑要定出分段施工在平面上的流向；▀多层建筑在竖向方面定出分层施工的流向。（2）施工顺序——分部工程以及分项工程在时间上展开的先后顺序。建设管理与房地产系5．1．2施工方案的内容（3）施工方法和施工机械——在技术上解决施工手段。受结构形式和建筑特征的制约。结构选型和施工选案是不可分割的，一些大型工程往往在结构设计阶段就要考虑施工方案，并根据施工方法确定结构计算模式。建设管理与房地产系5．1．3施工方案制订过程及步骤施工方案是施工组织设计的核心。一些情况变化：（1）项目建设的前期已开始编制施工方案；项目策划及可行性研究时已考虑施工方案，施工技术的可行性和经济的合理性。（2）施工单位投标前编制施工方案，中标后继续深化。技术标，关键技术部分和核心部分，显示企业的技术能力，目的在于中标。待中标后，继续深化和完善。建设管理与房地产系5．1．3施工方案制订过程及步骤施工方案制订过程如图所示。可行性研究中的施工方案（一）分部分项工程施工设计中的施工方案（五）单位工程施工设计中的施工方案（四）施工组织总设计中的施工方案（三）施工条件设计中的施工方案（二）图５-１建设管理与房地产系施工方案制订步骤：（1）熟悉工程文件和资料。（2）划分施工过程。项目分解结构（PBS）工作分解结构（WBS）（3）计算工程量。计算工程量应结合施工方案按工程量计算规则来进行。（4）确定施工顺序和流向。5．1．3施工方案制订过程及步骤建设管理与房地产系（5）选择施工方法和施工机械。首先选择主导工程的机械，然后配备辅助机械，最后确定专用工具设备。垂直运输机械：A、根据标准层垂直运输量来编制垂直运输量表B、然后据此选择垂直运输方式和机械数量C、再确定水平运输方式和机械数量D、最后布置运输设施的位置及水平运输路线。5．1．3施工方案制订过程及步骤建设管理与房地产系垂直运输量表如表所示。序号项目单位数量需要吊次工程量每吊工程量表５-１5．1．3施工方案制订过程及步骤建设管理与房地产系(6)确定关键技术路线。关键技术路线是指在大型、复杂工程中对工程质量、工期、成本影响较大、施工难度又大的分部分项工程中所采用的施工技术的方向和途径，它包括施工所采取的技术指导思想、综合的系统施工方法以及重要的技术措施等。5．1．3施工方案制订过程及步骤建设管理与房地产系关键技术路线的确定是对工程环境和条件及各种技术选择的综合分析的结果。例如，深基坑的开挖及支护体系，高耸结构混凝土的输送及浇捣，高耸结构垂直运输，结构平面复杂的模板体系，大型复杂钢结构吊装，高层建筑的测量、机电设备的安装和装修的交叉施工安排等。例如:某大型机场航站楼连续三跨大跨度屋架钢结构吊装，采用“屋架节间地面拼装，柱梁屋盖跨端组合，区段整...
