第3章 网络的体系结构和协议 计算机教学课件VIP免费

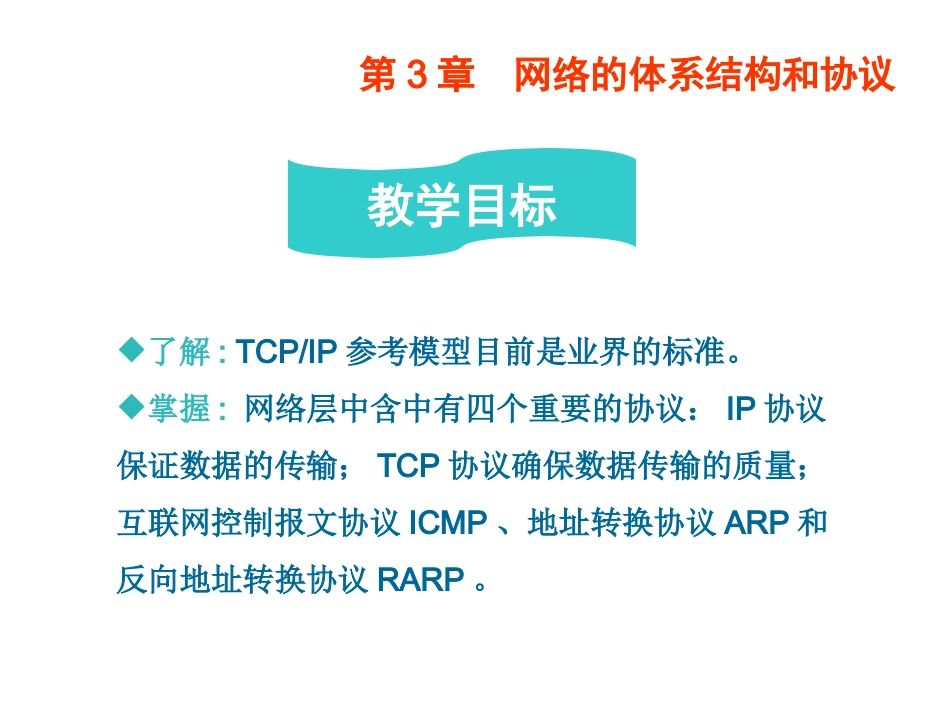

卫生管理系主讲：XX24/12/20《计算机网络技术与应用》第3章网络的体系结构和协议本章详细介绍了两种网络体系结构模型：OSI参考模型和TCP/IP参考模型。TCP/IP参考模型目前是业界的标准，在此基础上介绍了IP地址以及子网掩码概念与组成。•3.3TCP/IP参考模型•3.4两种分层结构的比较•3.5网络协议教学目标了解:TCP/IP参考模型目前是业界的标准。掌握:网络层中含中有四个重要的协议：IP协议保证数据的传输；TCP协议确保数据传输的质量；互联网控制报文协议ICMP、地址转换协议ARP和反向地址转换协议RARP。第3章网络的体系结构和协议3.3TCP/IP参考模型复习旧课OSI七层模型的每一个功能层中，通信双方都要共同遵守的约定，我们把这种约定称之为协议，网络协议就像网络通信中的共同语言，保证着通信的顺利进行。其中最重要的一部分协议体系为:TCP/IP协议体系。3.3TCP/IP参考模型引入新课3.3TCP/IP参考模型引入新课3.3TCP/IP参考模型TCP/IP是一组通信协议的代名词，它是因特网的核心，利用TCP/IP协议可以很方便地实现多个网络的无缝连接，通常所谓的”某台机器在因特网上”，就是指该主机具有一个因特网地址，运行TCP/IP协议，并可向因特网上所有其他主机发送IP数据报。1.TCP/IP2.TCP/IP的层次结构TCP/IP，它是一组协议，其中包含了许多通信标准，以便规范网络中计算机的通信和连接。TCP/IP参考模型体系结构可以分为4个层次，由下向上分别是：网络接口层（networkinterfacelayer）、网际层（Internetlayer）、传输层（transportlayer）、应用层（applicationlayer）。3.3TCP/IP参考模型TCP/IP不是一个协议，它是一组协议TCP/IP的体系结构应用层运输层网际层网络接口层主机A主机B路由器网络2网络1应用层运输层网际层网络接口层网际层网络接口层4321路由器在转发分组时最高只用到网络层而没有使用运输层和应用层。3.3TCP/IP参考模型TCP/IP的层次结构与OSI层次结构的对照关系如图3-5所示。图3-5【信息在个层之间的传递】1.TCP/IP的层次结构3.3TCP/IP参考模型3.3TCP/IP参考模型3.4两种分层结构的比较OSI参考模型与TCP/IP参考模型的相同点有：它们都是层次结构的模型；其最低层都是面向通信子网的；它们都有运输层，且都是第一个提供端到端数据传输服务的层次，都能提供面向连接或无连接运输服务；其最高层都是向各种用户应用进程提供服务的应用层等。OSI参考模型与TCP/IP参考模型的不同点有：两者所划分的层次数不同；TCP/IP中没有表示层和会话层；TCP/IP没有明确规定通信子网的协议，也不再区分通信子网中的物理层、数据链路层和网络层；TCP/IP中特别强调了互联网层，其中运行的IP协议是Internet的核心协议，且互联网层向上只提供无连接的服务，而不提供面向连接的服务等。1.TCP/IP协议族TCP/IP协议其实是一组协议，它包括许多协议，组成了TCP/IP协议簇。但传输控制协议（TCP）和网际协议（IP）是其中最重要的，确保数据完整传输的两个协议。IP协议保证数据的传输；TCP协议确保数据传输的质量。3.5网络协议2.网络接口层及其协议网络接口层与OSI参考模型中的物理层和数据链路层相对应。事实上，TCP/IP本身并未定义该层的协议，而由参与互联的各物理网络使用自己的物理层和数据链路层协议（如以太网使用IEEE802.3协议，令牌环网使用IEEE802.5协议），然后与TCP/IP的网络接口层进行连接。换句话说，网络接口层是TCP/IP与各种LAN或WAN的接口。当使用串行线路连接主机与网络，或连接网络与网络时，例如，主机通过调制解调器和电话线接入Internet，则需要在网络接口层运行SLIP协议或PPP协议。3.5网络协议SLIP协议SLIP提供在串行通信线路上封装IP分组的简单方法，用以使远程用户通过电话线和MODEM能方便地接入TCP/IP网络。SLIP是一种简单的组帧方式，使用时还存在一些问题。3.5网络协议2.网络接口层及其协议PPP协议为了解决SLIP存在的问题，在串行通信应用中又开发了PPP协议。PPP协议是一种有效的点一点通信协议，它由串行通信线路上的组帧方式，用于建立、配制、测试和拆除数据链路的链路控制协议LCP及一组用以支持不同网络层协议的网络控制协议NCPs三部分组成。3.5网络协议...
