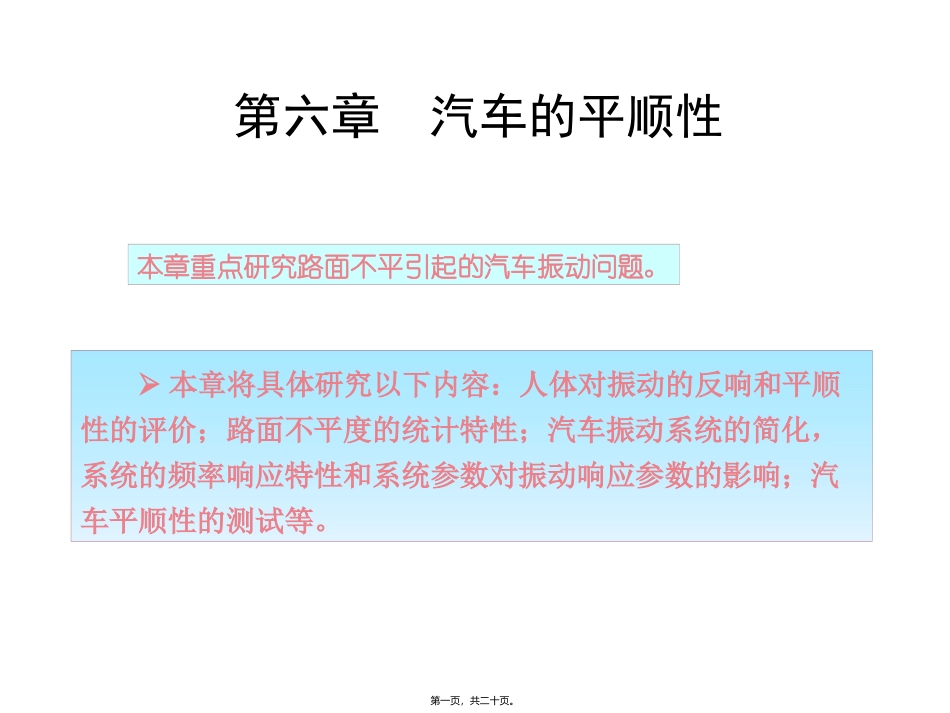

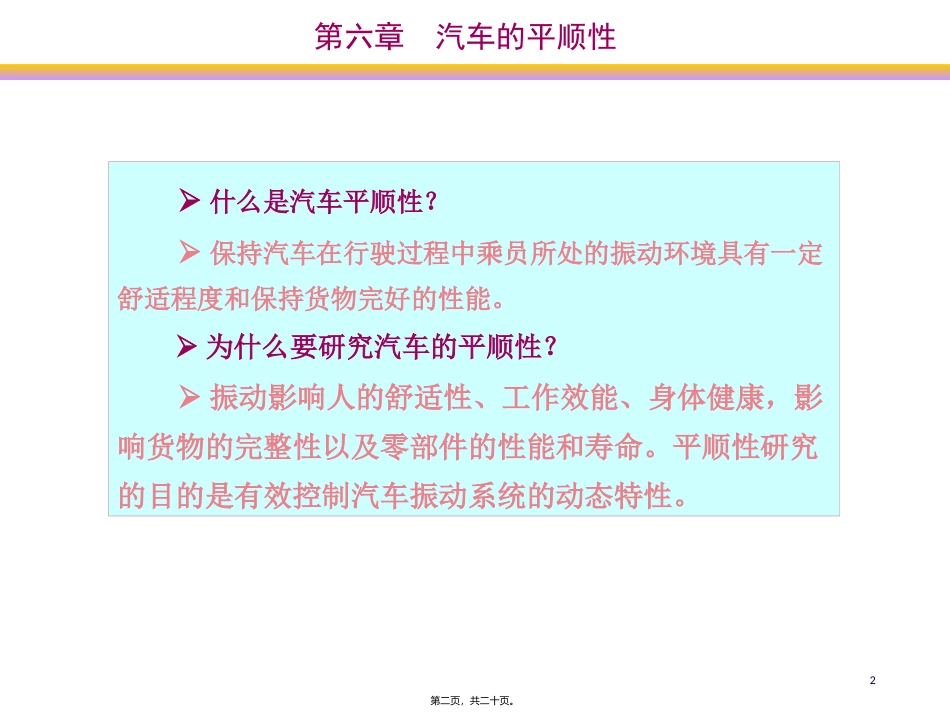

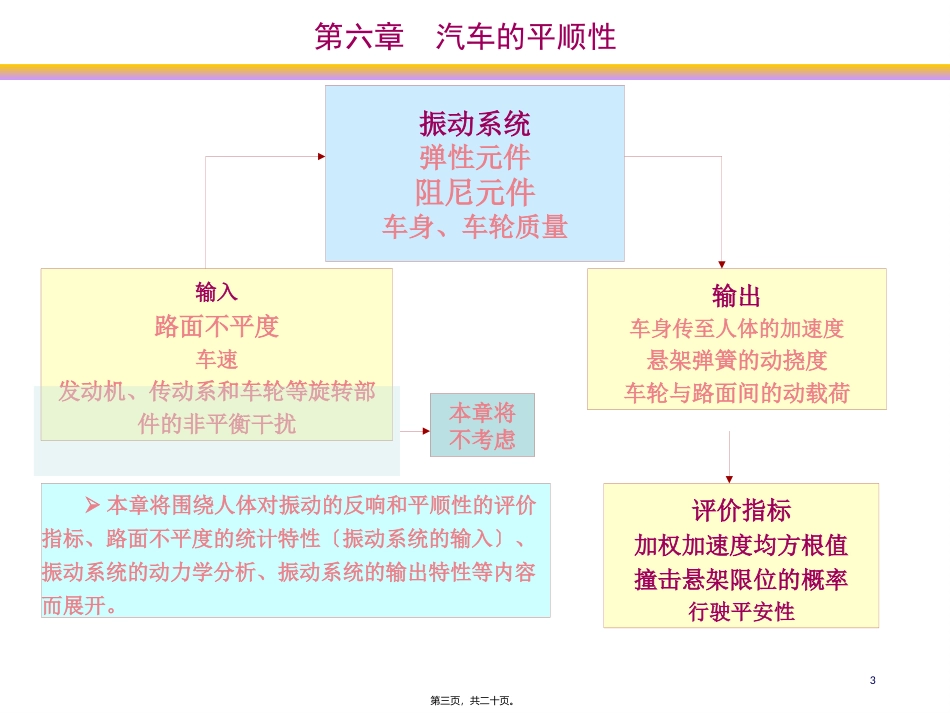

第六章汽车的平顺性本章将具体研究以下内容：人体对振动的反响和平顺性的评价；路面不平度的统计特性；汽车振动系统的简化，系统的频率响应特性和系统参数对振动响应参数的影响；汽车平顺性的测试等。本章重点研究路面不平引起的汽车振动问题。第一页，共二十页。2第六章汽车的平顺性什么是汽车平顺性？保持汽车在行驶过程中乘员所处的振动环境具有一定舒适程度和保持货物完好的性能。为什么要研究汽车的平顺性？振动影响人的舒适性、工作效能、身体健康，影响货物的完整性以及零部件的性能和寿命。平顺性研究的目的是有效控制汽车振动系统的动态特性。第二页，共二十页。3振动系统弹性元件阻尼元件车身、车轮质量输入路面不平度车速发动机、传动系和车轮等旋转部件的非平衡干扰输出车身传至人体的加速度悬架弹簧的动挠度车轮与路面间的动载荷评价指标加权加速度均方根值撞击悬架限位的概率行驶平安性本章将围绕人体对振动的反响和平顺性的评价指标、路面不平度的统计特性〔振动系统的输入〕、振动系统的动力学分析、振动系统的输出特性等内容而展开。第六章汽车的平顺性本章将不考虑第三页，共二十页。第一节人体对振动的反响和平顺性的评价4本节将学习人体对振动的反响、人体坐姿受振模型、平顺性的评价方法等。第六章汽车的平顺性第四页，共二十页。5一、人体对振动的反响人体对振动的反响垂直方向4～12.5Hz水平方向0.5～2Hz人体最敏感传至人体的振动加速度人体对水平方向的振动比垂直方向更敏感心理生理思考：公交车和长途客车在设计时对平顺性的要求有何不同？客观因素主观因素第一节人体对振动的反应和平顺性的评价持续时间强度作用方向频率第五页，共二十页。61974年国际标准化组织制定了国际标准ISO2631：?人体承受全身振动评价指南?1997年公布了ISO2631－1：?人体承受全身振动评价—第一局部：一般要求?我国对相应国际标准进行了修订，公布了GB/T4970—1996?汽车平顺性随机输入行驶试验方法?国际、国内与平顺性评价方法相关的标准第一节人体对振动的反应和平顺性的评价第六页，共二十页。7人体坐姿受振模型共3个输入点、12个方向的振动第一节人体对振动的反应和平顺性的评价第七页，共二十页。位置坐标轴名称频率加权函数轴加权系数k座椅支承面wd1.00wd1.00wk1.00we0.63we0.40we0.20靠背0.80wd0.50wd0.40脚wk0.25wk0.25wk0.408频率加权函数和轴加权系数第一节人体对振动的反应和平顺性的评价sxbxfxsyfyfzbybzszxryrzrcw第八页，共二十页。sssxyz、、9即人对座椅传给人体的振动最敏感思考：由轴加权系数的不同取值可否确定人体对哪个点输入的振动最敏感？第一节人体对振动的反应和平顺性的评价第九页，共二十页。sssxyz、、10ISO2631-1：1997〔E〕标准还规定当评价振动对健康的影响时只考虑这三个轴向振动，且两个水平轴向的轴加权系数取k=1.4。靠背水平轴向可以由椅面水平轴向代替，此时轴加权系数取k=1.4。我国标准规定，评价汽车平顺性时就考虑椅面三个轴向振动。第一节人体对振动的反应和平顺性的评价sx、syssxy、bbxy、sssxyz、、第十页，共二十页。ssxy、11人体对不同频率的振动敏感程度不同最敏感的频率范围是4～12.5Hz。在4～8Hz频率范围，人的内脏器官产生共振；8～12.5Hz频率范围，对人的脊椎系统影响很大。最敏感的频率范围是0.5～2Hz。大约在3Hz以下，人体对水平振动比对垂直振动更敏感，且汽车车身局部系统在此频率范围内产生共振，故应对水平振动给予充分重视。第一节人体对振动的反应和平顺性的评价sz第十一页，共二十页。12各轴向的频率加权函数〔渐近线〕k0.50.5Hz2Hz/42Hz4Hz14Hz12.5Hz12.5/12.5Hz80Hzfffwffffd1(0.5Hz2Hz)2/2Hz80Hzfwfffc1(0.5Hz8Hz)8/8Hz80Hzfwfffe1(0.5Hz1Hz)1/1Hz80Hzfwfff频率加权函数第一节人体对振动的反应和平顺性的评价第十二页，共二十页。2102wwd1TttaTa21805.0a2wdffGfWa13二、平顺性的评价方法1.根本评价法〔1...
