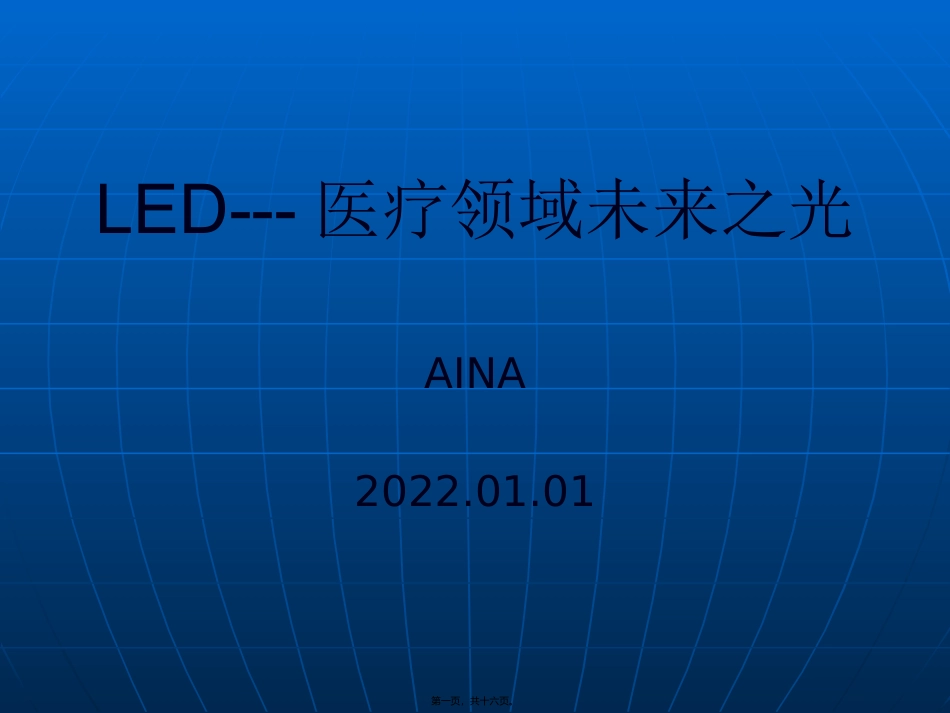

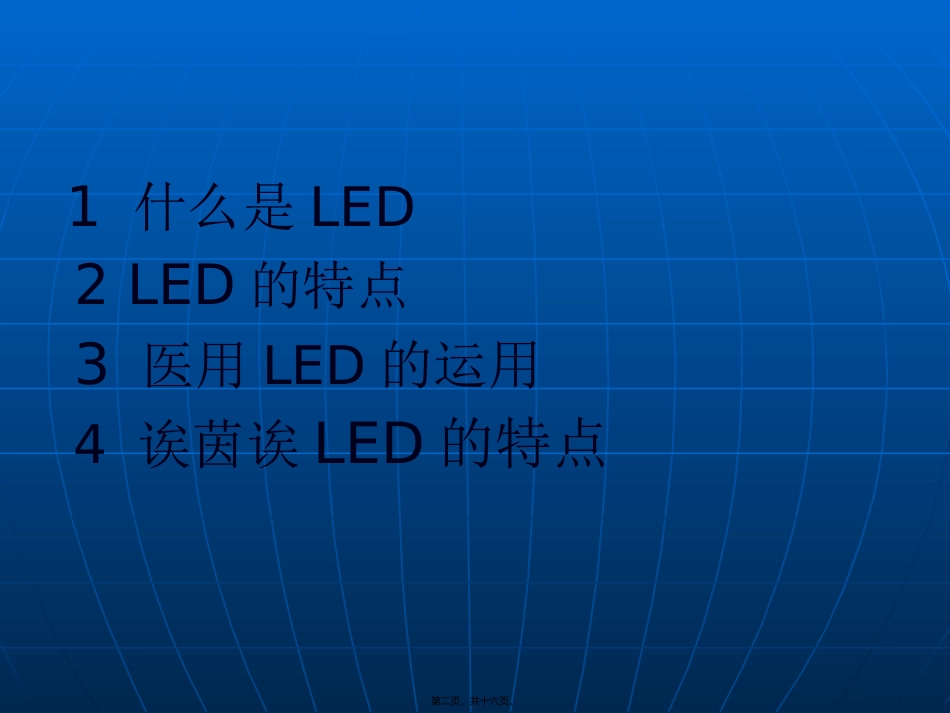

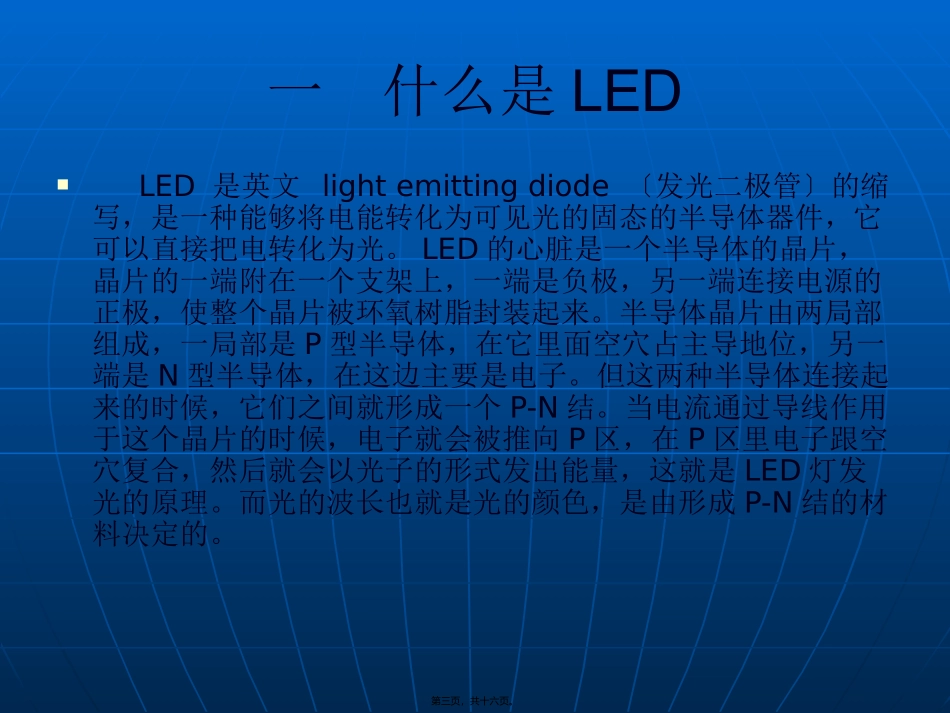

LED---医疗领域未来之光AINA2022.01.01第一页,共十六页。1什么是LED2LED的特点3医用LED的运用4诶茵诶LED的特点第二页,共十六页。一什么是LEDLED是英文lightemittingdiode〔发光二极管〕的缩写,是一种能够将电能转化为可见光的固态的半导体器件,它可以直接把电转化为光。LED的心脏是一个半导体的晶片,晶片的一端附在一个支架上,一端是负极,另一端连接电源的正极,使整个晶片被环氧树脂封装起来。半导体晶片由两局部组成,一局部是P型半导体,在它里面空穴占主导地位,另一端是N型半导体,在这边主要是电子。但这两种半导体连接起来的时候,它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候,电子就会被推向P区,在P区里电子跟空穴复合,然后就会以光子的形式发出能量,这就是LED灯发光的原理。而光的波长也就是光的颜色,是由形成P-N结的材料决定的。第三页,共十六页。二LED的特点1、节能:白光LED的能耗仅为白炽灯的1/10,节能灯的1/4.比传统白炽灯节电80%以上,相同功率下亮度是白炽灯的10倍。2、长寿:LED采用高可靠的先进封装工艺—共晶焊,寿命可达10万小时以上。是传统灯的50倍以上。3、稳定:可以工作在高速状态.普通灯如果频繁的启动或关断灯丝就会发黑很快的坏掉.纯直流工作,消除了传统光源频闪引起的视觉疲劳。4、方便:固态封装,属于冷光源类型。所以它很方便运输和安装,可以被装置在任何微型和封闭的设备中,不怕振动,根本上用不着考虑散热。5、环保:不含铅、汞等污染元素,对环境没有任何污染。第四页,共十六页。二LED的特点6、平安:耐冲击,抗雷力强,无紫外线〔UV〕和红外线〔IR〕辐射。无灯丝及玻璃外壳,没有传统灯管碎裂问题,对人体无伤害、无辐射。低热电压下工作,平安可靠。7、通用:宽电压范围,85V~264VAC全电压范围恒流,保证寿命及亮度不受电压波动影响。采用PWM恒流技术,效率高,热量低,恒流精度高。第五页,共十六页。LED的研发难题1、高起始本钱:LED价格高,虽然说长期本钱可能较低,但是较高的起始本钱降低了LED的普及率。2、生产误差大:同一批生产的LED,每颗LED之间的特性〔亮度、颜色、偏压…等〕也有相当大的差异,必须花费相当本钱分出各种LED。第六页,共十六页。自然光、LED白光、荧光灯的光谱第七页,共十六页。625nmLED红光光谱图第八页,共十六页。6500k(日光色)白色LED光谱图第九页,共十六页。三.医疗系统LED光源应用1医用照明2消毒灭菌3光疗第十页,共十六页。光疗光疗---光辐照治疗光疗是利用光生物效应,用特定波长的光照使人体的皮肤或某些组织细胞催生长或抑制生长,来到达治疗目的。目前光疗己被医疗机构十分重视,医学界,生物学界,光学界人士正在从病理、光化学、光生物学、物理学等多学科联动研究治疔机理和治疗方法,己不断有LED光疗的临床疗效的文献报导,LED用于光疗的疗效正在凸显。较之传统光源,LED更符合光疗对光源的各项特殊耍求,这些要求是:光波长选择范围要广,辐射光量、辐照光斑要可控可调,光色纯,无有害光谱成份,以及电气平安等,因LED具备上述特点,符合上述要求,它必將成为替代传统光疗光源的首选健康之光源。第十一页,共十六页。光疗光疗作为一种有效的临床治疗手段,应用日渐广泛,LED在这一领域大有作为;光疗是利用生物组织吸收不同波长的光能,并将其转化成热能和化学能,导致体内产生一系列的化学反响,到达所需不同疗效;光疗的治疗机理归结起来为:〔1〕光致分解〔3〕光致聚合〔2〕光致氧化〔4〕光致敏化第十二页,共十六页。四诶茵诶LED用于光疔的波长A.红光〔可见〕:波长为630nm的红光具有纯度高、光源强、能量密度均匀的特点,在皮肤护理、保健治疗中效果显着,被称为生物活性光。红光能让细胞的活性提高,促进细胞的新陈代谢,使皮肤大量分泌胶原蛋白与纤维组织来自身填充。加速血液循环,增加肌肤弹性,改善皮肤萎黄、暗哑的状况,从而到达抗衰老、抗氧化、修复的成效,有着传统护肤无法到达的效果。主要成效:美白淡斑、嫩肤祛皱、修复受损皮肤、抚平细小皱纹、缩小毛孔、增生胶原蛋白。B.红外光〔不可见〕...
