LED日光灯基础知识精讲VIP专享VIP免费

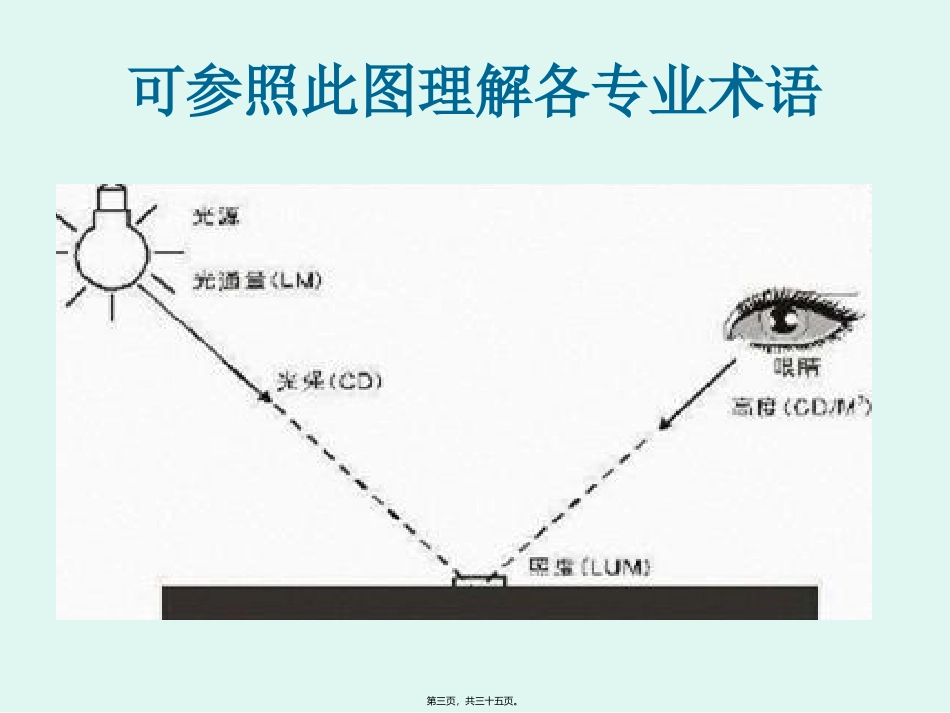

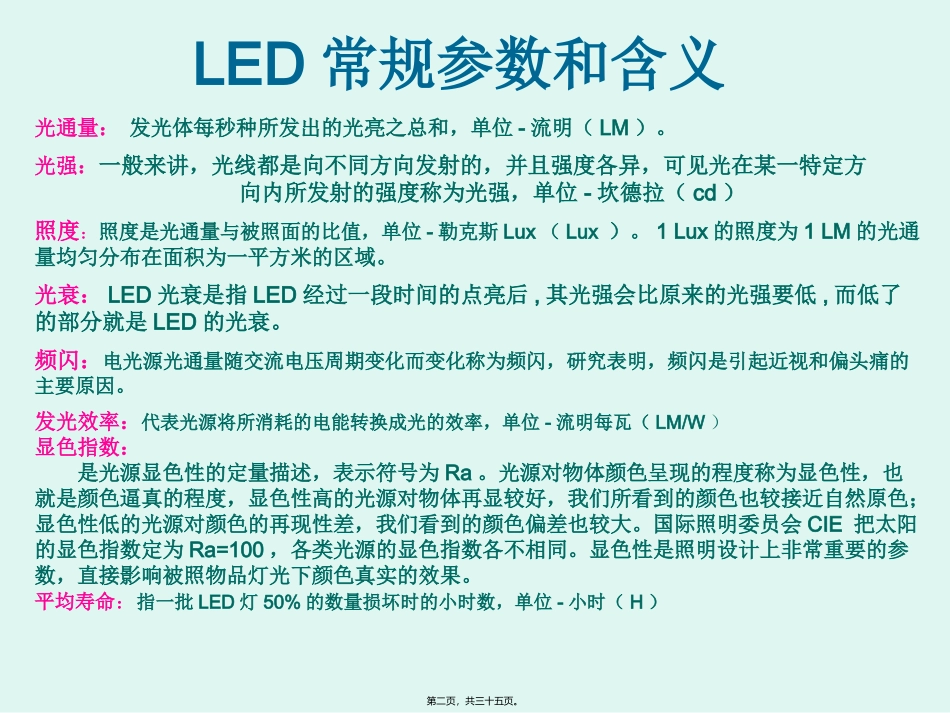

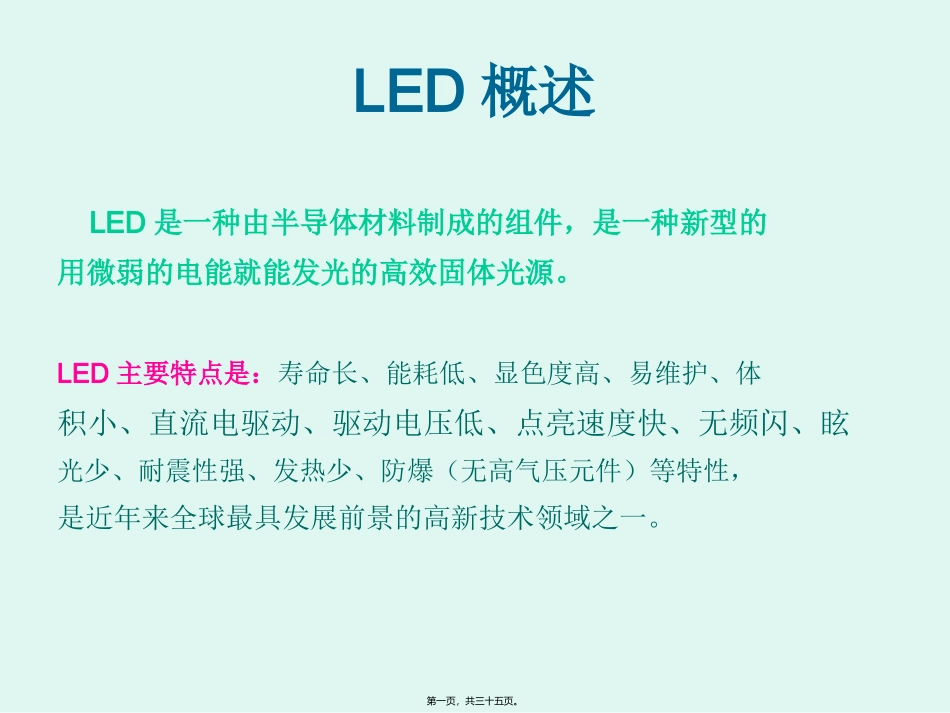

LED概述LED是一种由半导体材料制成的组件，是一种新型的用微弱的电能就能发光的高效固体光源。LED主要特点是：寿命长、能耗低、显色度高、易维护、体积小、直流电驱动、驱动电压低、点亮速度快、无频闪、眩光少、耐震性强、发热少、防爆（无高气压元件）等特性，是近年来全球最具发展前景的高新技术领域之一。第一页，共三十五页。LED常规参数和含义光通量：发光体每秒种所发出的光亮之总和，单位-流明（LM）。光强：一般来讲，光线都是向不同方向发射的，并且强度各异，可见光在某一特定方向内所发射的强度称为光强，单位-坎德拉（cd）照度：照度是光通量与被照面的比值，单位-勒克斯Lux（Lux）。1Lux的照度为1LM的光通量均匀分布在面积为一平方米的区域。光衰：LED光衰是指LED经过一段时间的点亮后,其光强会比原来的光强要低,而低了的部分就是LED的光衰。频闪：电光源光通量随交流电压周期变化而变化称为频闪，研究表明，频闪是引起近视和偏头痛的主要原因。发光效率：代表光源将所消耗的电能转换成光的效率，单位-流明每瓦（LM/W）显色指数：是光源显色性的定量描述，表示符号为Ra。光源对物体颜色呈现的程度称为显色性，也就是颜色逼真的程度，显色性高的光源对物体再显较好，我们所看到的颜色也较接近自然原色；显色性低的光源对颜色的再现性差，我们看到的颜色偏差也较大。国际照明委员会CIE把太阳的显色指数定为Ra=100，各类光源的显色指数各不相同。显色性是照明设计上非常重要的参数，直接影响被照物品灯光下颜色真实的效果。平均寿命：指一批LED灯50%的数量损坏时的小时数，单位-小时（H）第二页，共三十五页。可参照此图理解各专业术语第三页，共三十五页。冷白、正白、暖白的区别暖白在3000K色温值左右，正白在6000K左右，冷白在6500K以上（如下图）第四页，共三十五页。LED日光灯灯管结构概述LED灯管由灯管外壳、堵头、灯珠、线路板、电源组成，每个件都可以折除，其中任何一个部件坏了，都可以维修或更换，LED灯具的所以材质都可以回收再利用，是一种较为环保的照明产品。LED灯管是第四代新型冷光源，主要使命是为了代替现有的荧光灯，因此，其结构尺寸和现在的荧光灯是一致的，常用的灯管依据灯管的直径来标称，如T5、T8、T9、T10等，而T是tube的简写，意指管状灯具，就是普通的日光灯管，每个T就是1/8inch（英寸）T8灯管也就是灯管直径为一英寸的灯管。常用灯管的长度有0.6m、0.9m、1.2m、1.5m等。第五页，共三十五页。LED日光灯主要结构驱动电源灯板PC+散热铝外壳堵头第六页，共三十五页。LED灯管常用驱动电源的分类与特点一般的LED只能采用直流电驱动，不能在LED两端施加交变电流或电压。同时，为了获得高质量的照明效果，使LED输出稳定、长寿命的光通量，LED的输入电流需恒定。但现有供电系统通常采用120V或220V的交流电。由于LED不能直接用交流供电,因此,要使LED能正常、稳定的工作,则必须在前面加一个AC-DC的转换电源,目前广泛应用于LED灯管的转换电源分为：1.非隔离式恒流电源：非隔离是指在负载端和输入端有直接连接，因此触摸负载就有触电的危险，因为非隔离的电源会把交流电源的高压引入到负载端，从而引起触电的危险。通常LED和铝散热器之间的绝缘也就靠铝基板的印制板的薄膜绝缘。虽然这个绝缘层可以耐2000V高压，但有时螺丝孔的毛刺会产生所谓的爬电现象，因此，在安全上存在巨大隐患。2.隔离式恒流电源：隔离式是指在输入端和输出端有隔离变压器隔离，这种变压器可能是工频也可能是高频的。但都能把输入和输出隔离起来。可以避免触电的危险。由于隔离式开关电源在电气安全上占有绝对的优势，因此，在LED照明领域得到广泛的应用，但是由于隔离式开关电源比非隔离电源多加了一个变压器，而且变压器的体积也比较大，因此，LED灯管内置隔离电源受到成本和空间的制约。第七页，共三十五页。LED灯管常用驱动电源的分类与特点1.非隔离式恒流电源：第八页，共三十五页。LED灯管常用驱动电源的分类与特点2.隔离式恒流电源：第九页，共三十五页。LED日光灯灯板的材质与特点LED日光灯常用的灯板为：1.玻纤板(FR4)2.铝基板第十页，共三十五页。1.玻纤板(FR4)•玻...
