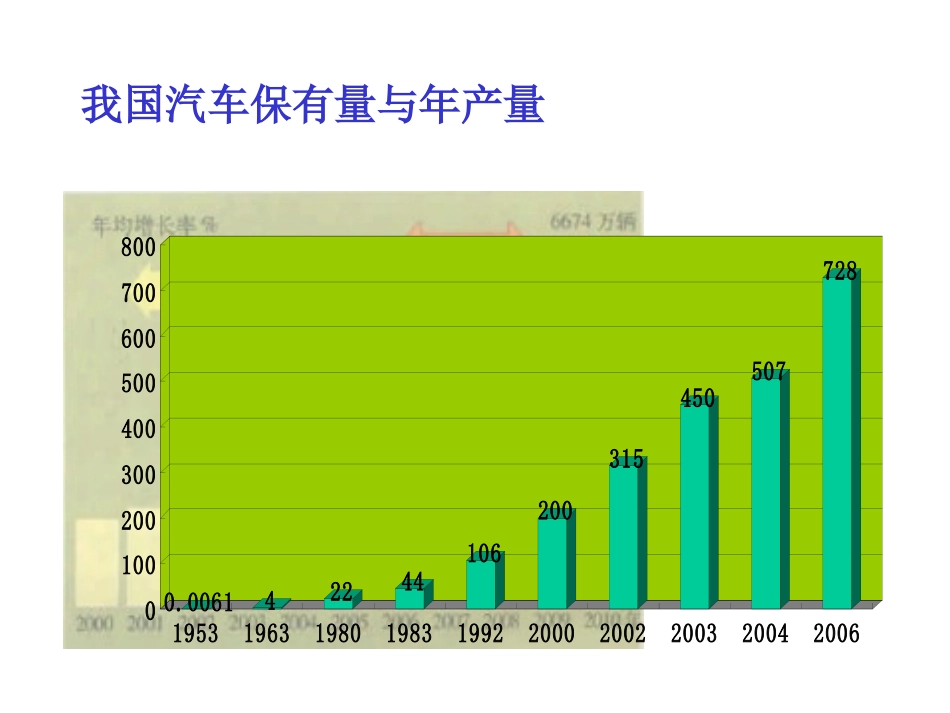

第一章绪论1.1汽车试验在汽车工业发展中的作用1.2汽车试验技术的发展1.3汽车试验学的研究内容1.4汽车试验的分类1.5学习本课程的目的及相关说明我国汽车保有量与年产量0.006142244106200315450507728010020030040050060070080019531963198019831992200020022003200420061.1汽车试验在汽车工业发展中的作用汽车工业的发展离不开试验发展阶段：手工生产→大批量生产→精益生产→现代生产试验方法：操作体验与主观评价仪器测量与客观评价试验室试验场评价虚拟测试系统智能系统试验技术在汽车中的应用日新月异汽车传感器：汽车电子控制系统的信息源，关键部件，核心技术内容普通轿车：约安装几十到近百只传感器，豪华轿车：传感器数量可多达二百余只。1.1汽车试验在汽车工业发展中的作用发动机：向发动机的电子控制单元（ECU）提供发动机的工作状况信息，对发动机工作状况进行精确控制温度、压力、位置、转速、流量、气体浓度和爆震传感器等底盘：变速器系统、悬架系统、动力转向系统、制动防抱死系统等车速、踏板、加速度、节气门、发动机转速、水温、油温车身：提高汽车的安全性、可靠性和舒适性等温度、湿度、风量、日照、加速度、车速、测距、图象等ACC(AdaptiveCruiseControl)ABS(AntilockBrakingSystem)1.2汽车试验技术的发展汽车试验方法探索性试验新结构的原理试验标定试验：获取原始控制数据功能试验：为产品、结构改进提供支持验证试验：产品、工艺验证整车及总成部件的可靠性、耐久性试验产品质量控制试验1.2汽车试验技术的发展汽车试验仪器设备自动化程度越来越高功能集成在试验室内再现各种试验环境高精度、高效率1.3汽车试验学的研究内容汽车试验学两大要素：试验方法和试验仪器设备汽车试验学研究内容（试验设计与求证）（1）试验系统的组成及系统特征分析（2）传感器（3）信号的调理与传输（4）信号的记录、补偿与传输（5）试验数据的采集（6）静态数据处理（7）动态数据处理（8）虚拟仪器系统（9）试验设计与试验研究1.4汽车试验的分类一、按试验特征分类1、室内台架试验：特点：试验效率高，不受环境影响，全天候进行；应用：汽车（总成部件或整车）性能的对比试验和可靠性、耐久性试验2、汽车试验场试验特点：不受道路交通影响，强化试验时大大缩短试验周期应用：可靠性、耐久性及环境适应性试验3、室外道路试验特点：符合实际使用情况，能全面考核汽车技术性能；影响因素多应用：应用最普遍1.4汽车试验的分类二、按试验对象分类1、整车试验：考核评定整车的主要技术性能，测出各项技术性能指标及整车基本参数等2、总成及各系统试验：考核总成及各系统的工作性能和耐久性及它们的结构强度、疲劳寿命等3、零部件试验：考核零部件设计和工艺的合理性，测试其刚度、强度、磨损和疲劳寿命及研究材料的选用是否合适等1.4汽车试验的分类三、按试验目的分类1、质量检查试验：定期质量检验；《汽车产品质量定期检查试验规程》2、新产品定型试验新型汽车投产前，按规程进行全面性试验，同时在不同地区进行适应性和使用性试验（样车）3、科研试验产品改进、研制新产品、采用新材料新工艺、新试验方法与测试技术探讨、试验标准的规定等1.5学习本课程的目的及相关说明汽车试验学是研究试验规律、试验方法和测量技术的科学，是实验工程学的一部分。•通过测试技术的基础理论学习和实验，培养学生能正确地选用测试装置，进行各种物理量的测量；•初步掌握进行汽车试验技术的方法和技能，为以后的生产实验和科学研究打下一定的基础。1.5学习本课程的目的及相关说明课程教学安排：理论教学+实验教学（4学时）课程考核：平时成绩（30%）+期终考核（60%）+实验报告成绩（10%）教材及参考书：何耀华，汽车试验学，人民交通出版社，2005年，第1版李杰敏，汽车拖拉机试验学，机械工业出版社，2003处，第3版
