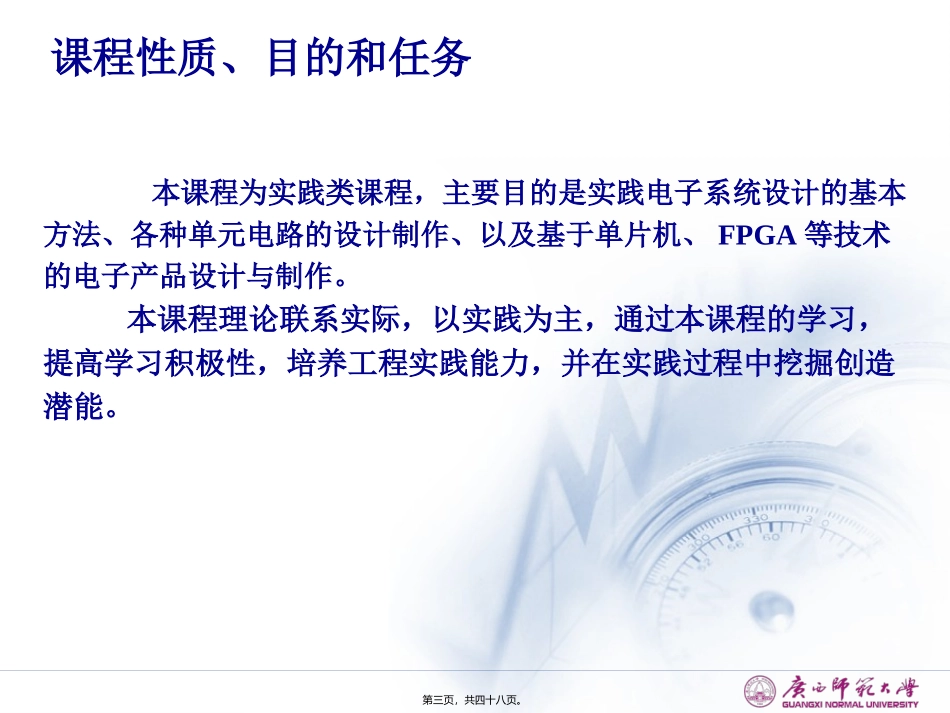

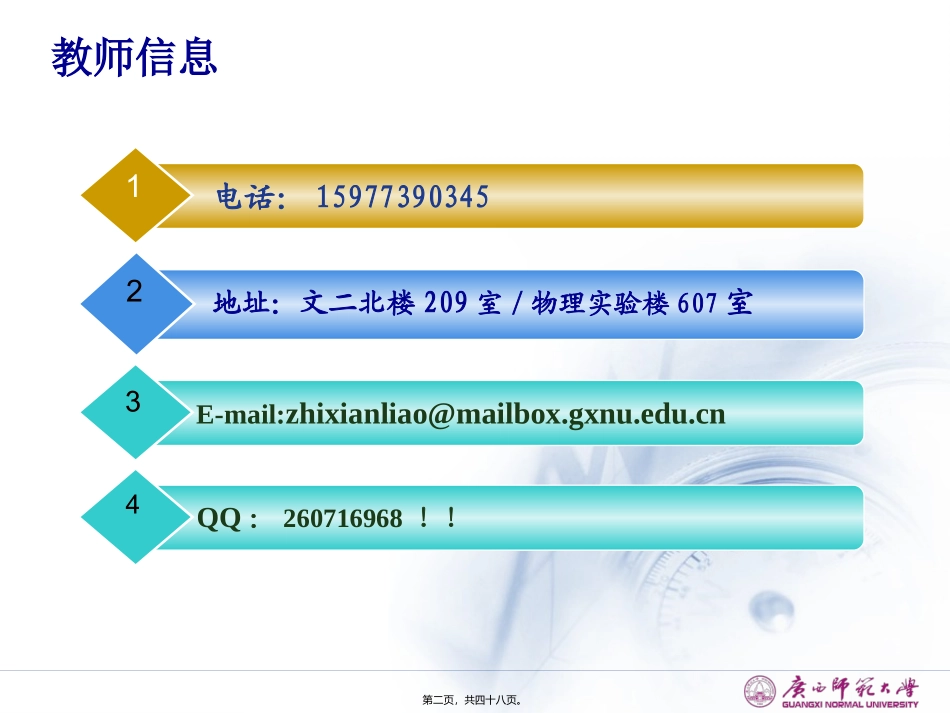

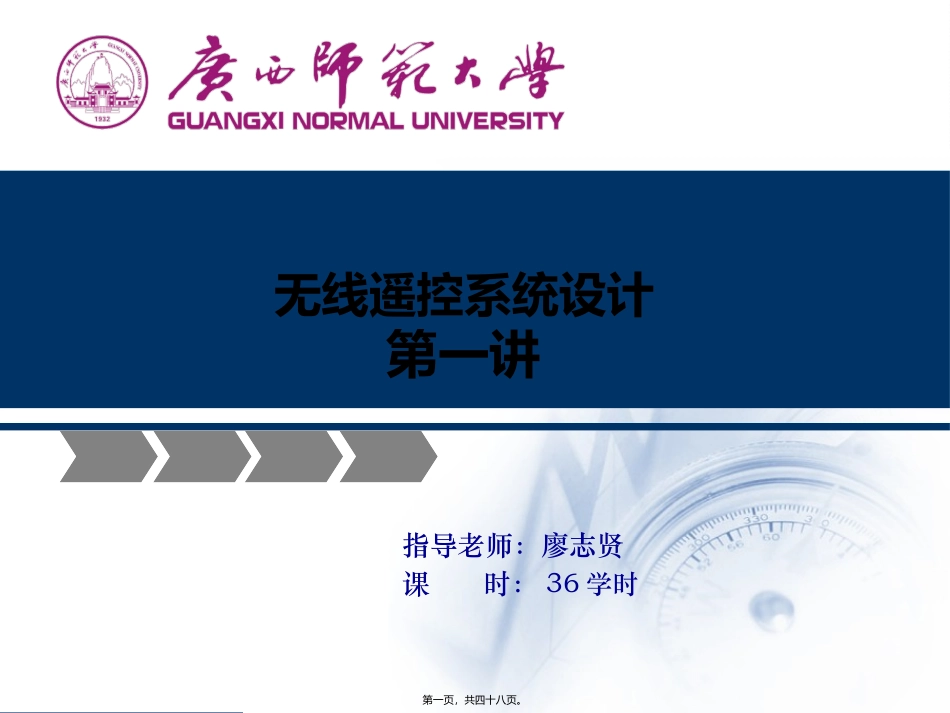

无线遥控系统设计第一讲指导老师：廖志贤课时：36学时第一页，共四十八页。电话：159773903451地址：文二北楼209室/物理实验楼607室2E-mail:zhixianliao@mailbox.gxnu.edu.cn3教师信息QQ：260716968！！4第二页，共四十八页。课程性质、目的和任务本课程为实践类课程，主要目的是实践电子系统设计的基本方法、各种单元电路的设计制作、以及基于单片机、FPGA等技术的电子产品设计与制作。本课程理论联系实际，以实践为主，通过本课程的学习，提高学习积极性，培养工程实践能力，并在实践过程中挖掘创造潜能。第三页，共四十八页。课程进度安排周次计划任务1,2遥控系统相关知识介绍3设计任务布置：选题、分组等4-11各小组按预定任务要求进行设计、制作等工作8-12答辩测评、上交设计报告第四页，共四十八页。考核方式与成绩评定将从以下三方面进行考核：1.完成设计任务，符合功能指标要求；2.答辩能够正确回答提问；3.完成设计报告。成绩评定：依据完成设计质量（60）+设计报告（30）+平时表现（10），按五级分制（优、良、中、及格、不及格）评定。第五页，共四十八页。1.无线遥控简介1.无线遥控简介2.无线遥控的历史2.无线遥控的历史3.无线遥控器的类型3.无线遥控器的类型4.红外遥控原理介绍4.红外遥控原理介绍5.红外遥控编码简介5.红外遥控编码简介6.影响红外接收的噪声源6.影响红外接收的噪声源第1讲无线遥控相关知识介绍第六页，共四十八页。1.无线遥控简介WirelessRemoteControl无线遥控器“无线遥控器”,顾名思义，就是一种用来远程控制机器的装置。现代的遥控器，主要是由集成电路电板和用来产生不同控制信息的按钮所组成。时至今日，无线遥控器已经在生活中得到了越来越多的应用，给人们带来了极大的便利。随着科技的进步，无线遥控器也扩展到了许多种类，简单来说常见的有2种，一种是家电常用的红外遥控模式（IRRemoteControl），另一种是防盗报警设备、门窗遥控、汽车遥控等常用的无线电遥控模式（RFRemoteControl）。两者各有不同的优势，应用的领域也有所区别。第七页，共四十八页。2.无线遥控的历史到底是谁发明出第一个遥控器已不可考。但最早的遥控器之一，是一个叫尼古拉·特斯拉（NikolaTesla，1856-1943)的发明家（他曾经为爱迪生工作，同样被誉为天才发明家）在1898年时开发出来的（美国专利613809号），叫做“MethodofandApparatusforControllingMechanismofMovingVehicleorVehicles”。最早用来控制电视的遥控器是美国一家叫Zenith的电器公司（这家公司现在被LG收购了），在1950年代发展出来的。一开始是有线的。1955年，该公司发展出一种被称为“Flashmatic”的无线遥控装置。但这种装置没办法分辨光束是否是从遥控器而来，而且也必需对准才可以控制。第八页，共四十八页。2.无线遥控的历史1956年罗伯特·爱德勒（RobertAdler）开发出称为“ZenithSpaceCommand”的遥控器，这也是第一个现代的无线遥控装置，他是利用超声波来调频道和音量，每个按键发出的频率不一样，但这种装置也可能会被一般的超声波所干扰，而且有些人及动物（如狗）听得到遥控器发出的声音。1980年代，发送和接收红外线的半导体装置开发出来时就慢慢取代了超声波控制装置。即使其他的无线传输方式（如蓝牙）持续被开发出来，这种科技直到现在还持续广泛被使用。第九页，共四十八页。3.无线遥控器的类型无线遥控器可以分为红外遥控器和无线电遥控器两大类红外遥控器（IRRemoteControl）是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的遥控设备。特点：不影响周边环境、不干扰其它电器设备。由于其无法穿透墙壁，故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作；编解码容易，可进行多路遥控。因此，现在红外遥控在家用电器、室内近距离（小于10米）遥控中得到了广泛的应用第十页，共四十八页。3.无线遥控器的类型无线电遥控器无线电遥控器（RFRemoteControl）是利用无线电信号对远方的各种机构进行控制的遥控设备。这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者...
