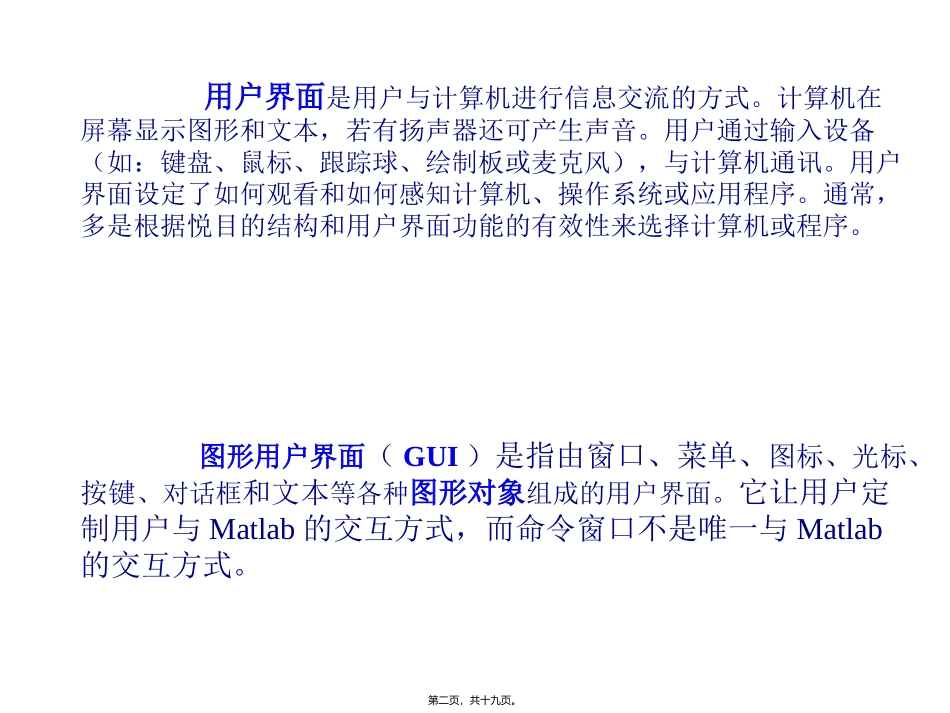

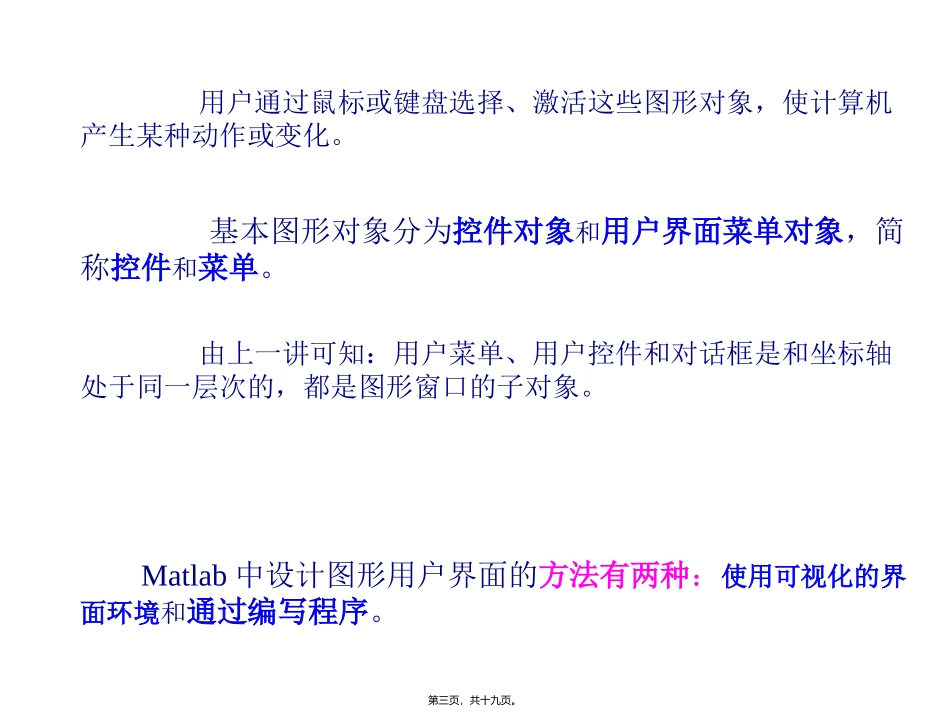

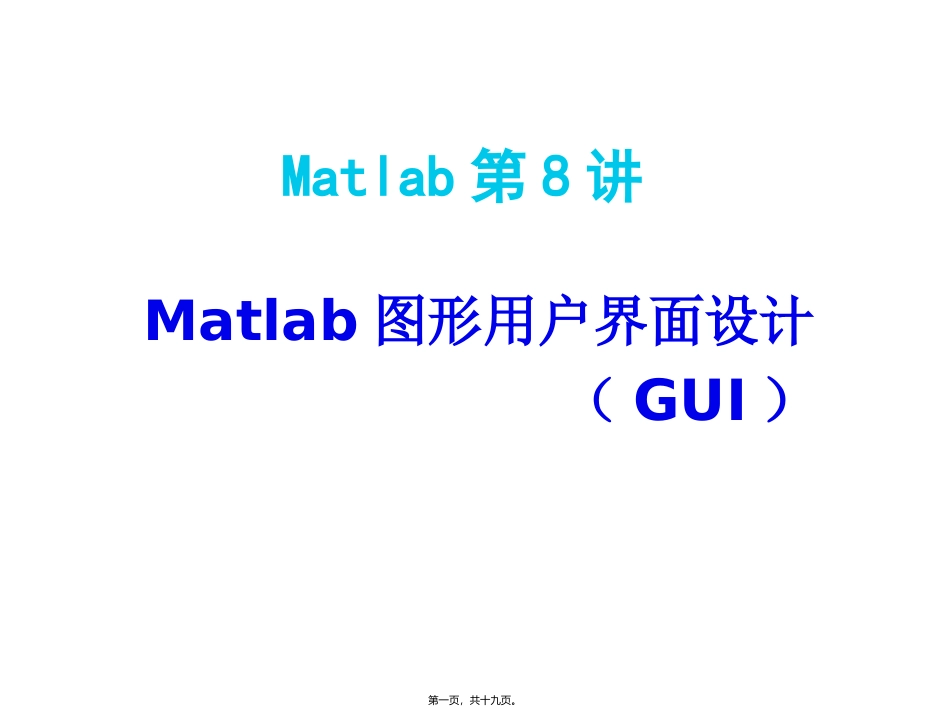

Matlab第8讲Matlab图形用户界面设计（GUI）第一页，共十九页。图形用户界面（GUI）是指由窗口、菜单、图标、光标、按键、对话框和文本等各种图形对象组成的用户界面。它让用户定制用户与Matlab的交互方式，而命令窗口不是唯一与Matlab的交互方式。用户界面是用户与计算机进行信息交流的方式。计算机在屏幕显示图形和文本，若有扬声器还可产生声音。用户通过输入设备（如：键盘、鼠标、跟踪球、绘制板或麦克风），与计算机通讯。用户界面设定了如何观看和如何感知计算机、操作系统或应用程序。通常，多是根据悦目的结构和用户界面功能的有效性来选择计算机或程序。第二页，共十九页。用户通过鼠标或键盘选择、激活这些图形对象，使计算机产生某种动作或变化。Matlab中设计图形用户界面的方法有两种：使用可视化的界面环境和通过编写程序。由上一讲可知：用户菜单、用户控件和对话框是和坐标轴处于同一层次的，都是图形窗口的子对象。基本图形对象分为控件对象和用户界面菜单对象，简称控件和菜单。第三页，共十九页。图形用户界面设计工具的启动图形用户界面设计工具的启动方式：1.命令方式图形用户界面GUI设计工具的启动命令为guide，格式为:①guide功能：启动GUI设计工具，并建立名字为untitled.fig的图形用户界面。功能：启动GUI设计工具，并打开已建立的图形用户界面filename。②guidefilename第四页，共十九页。2.菜单方式在Matlab的主窗口中，选择File菜单中的New菜单项，再选择其中的GUI命令，就会显示GUI的设计模板。第五页，共十九页。Matlab为GUI设计一共准备了4种模板，分别是:BlankGUI（Default）(空白模板，默认);GUIwithUicontrols(带控件对象的GUI模板);GUIwithAxesandMenu(带坐标轴与菜单的GUI模板);ModalQuestionDialog(带模式问题对话框的GUI模板)。当用户选择不同的模板时，在GUI设计模板界面的右边就会显示出与该模板对应的GUI图形。第六页，共十九页。图形用户界面设计工具启动时模板选择对话框第七页，共十九页。图形用户界面设计窗口图形用户界面GUI设计窗口由菜单栏、工具栏、控件工具栏以及图形对象设计区等4个功能区组成。在GUI设计模板中选中一个模板，然后单击OK按钮，就会显示GUI设计窗口。选择不同的GUI设计模式时，在GUI设计窗口中显示的结果是不一样的。右图为空白GUI模板情形第八页，共十九页。GUI设计窗口的菜单栏有File、Edit、View、Layout、Tools和Help6个菜单项，使用其中的命令可以完成图形用户界面的设计操作。编辑工具在菜单栏的下方，提供了常用的工具；设计工具区位于窗口的左半部分，提供了设计GUI过程中所用的用户控件；空间模板区是网格形式的用户设计GUI的空白区域。在GUI设计窗口创建图形对象后，通过双击该对象，就会显示该对象的属性编辑器。第九页，共十九页。Matlab提供了一套可视化的创建图形窗口的工具，使用图形用户界面开发环境可方便地创建GUI应用程序，它可以根据用户设计的GUI布局，自动生成M文件的框架，用户使用这一框架编制自己的应用程序。一、图形用户界面开发环境(GUIDE)Matlab提供了一套可视化的创建图形用户接口（GUI）的工具，包括：第十页，共十九页。对象浏览器(ObjectBrowser)——用于获得当前Matlab图形用户界面程序中的全部对象信息，对象的类型，同时显示控件的名称和标识，在控件上双击鼠标可以打开该控件的属性编辑器；布局编辑器(LayoutEdtor)——在图形窗口中创建及布置图形对象。布局编辑器是可以启动用户界面的控制面板，上述工具都必须从布局编辑器中访问，用guide命令可以启动，或在启动平台窗口中选择GUIDE来启动布局编辑器；几何排列工具(AlignmentTool)——调整各对象相互之间的几何关系和位置；属性查看器(PropertyInspector)——查询并设置属性值;菜单编辑器(MenuEditor)——创建、设计、修改下拉式菜单和快捷菜单；Tab顺序编辑器（TabOrderEditor）——用于设置当用户按下键盘上的Tab键时，对象被选中的先后顺序。第十一页，共十九页。1.GUI控件对象类型控件对象是事件响应的图形界面对象。当某一事件发生时，应用程序会做出响应并执行某些预定的功能子程序（Cal...
