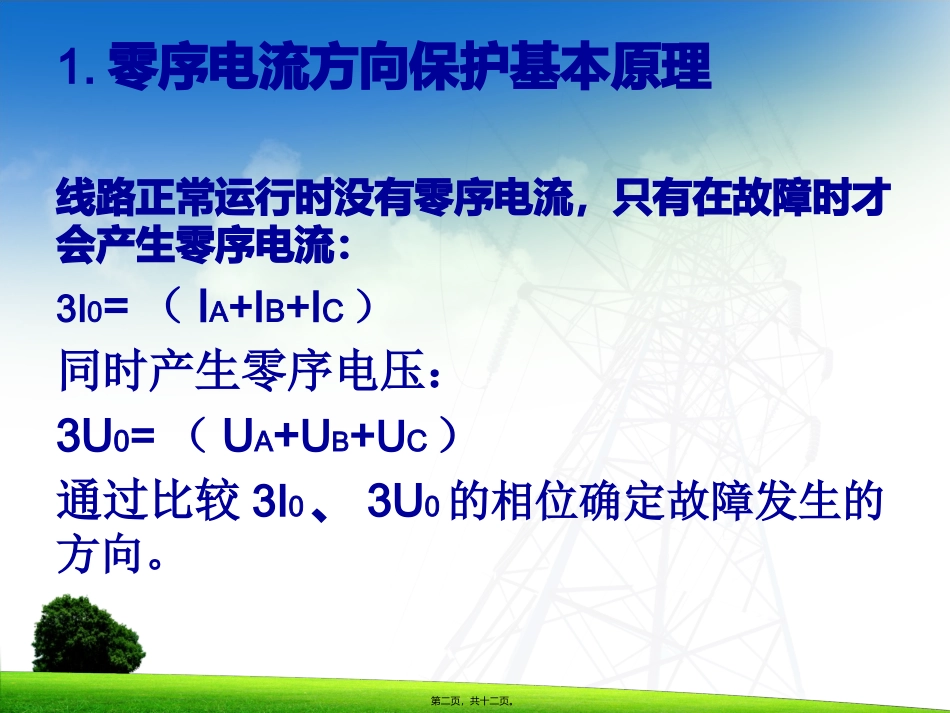

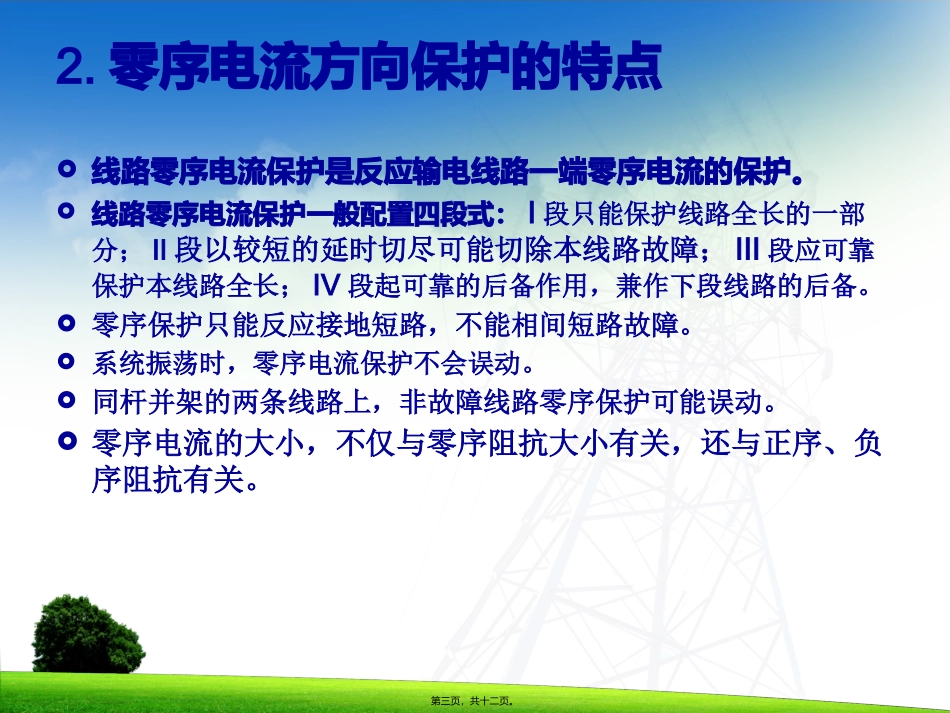

大接地电流系统线路零序电流方向保护原理第一页，共十二页。1.零序电流方向保护基本原理线路正常运行时没有零序电流，只有在故障时才会产生零序电流：3I0=（IA+IB+IC）同时产生零序电压：3U0=（UA+UB+UC）通过比较3I0、3U0的相位确定故障发生的方向。第二页，共十二页。2.零序电流方向保护的特点线路零序电流保护是反应输电线路一端零序电流的保护。线路零序电流保护一般配置四段式：I段只能保护线路全长的一部分；II段以较短的延时切尽可能切除本线路故障；III段应可靠保护本线路全长；IV段起可靠的后备作用，兼作下段线路的后备。零序保护只能反应接地短路，不能相间短路故障。系统振荡时，零序电流保护不会误动。同杆并架的两条线路上，非故障线路零序保护可能误动。零序电流的大小，不仅与零序阻抗大小有关，还与正序、负序阻抗有关。第三页，共十二页。3.零序电压、电流和功率的分布零序电压零序电源在故障点，故障点的零序电压最高，系统中距离故障点越远处的零序电压越低，取决于测量点到大地间阻抗的大小。零序电流零序电流的分布，主要决定于送电线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目和位置无关。零序功率及电压、电流相位关系对于发生故障的线路，两端零序功率方向与正序功率方向相反，零序功率方向实际上都是由线路流向母线的。第四页，共十二页。第五页，共十二页。第六页，共十二页。4.大电流接地系统与小电流接地系统比较第七页，共十二页。5.零序电流方向保护的时限特性第八页，共十二页。零序反时限过电流保护特性方程为：；TP—时间系数；IP—零序电流反时限启动定值第九页，共十二页。6.小结零序电流方向保护基本原理零序电流方向保护特点零序电流、零序电压相位关系第十页，共十二页。谢谢！第十一页，共十二页。内容总结大接地电流系统线路零序电流方向保护原理。大接地电流系统线路零序电流方向保护原理。线路正常运行时没有零序电流，只有在故障时才会产生零序电流：。3U0=（UA+UB+UC）。零序电流的大小，不仅与零序阻抗大小有关，还与正序、负序阻抗有关。零序电源在故障点，故障点的零序电压最高，系统中距离故障点越远处的零序电压越低，取决于测量点到大地间阻抗的大小。4.大电流接地系统与小电流接地系统比较。零序电流、零序电压相位关系。谢谢第十二页，共十二页。
