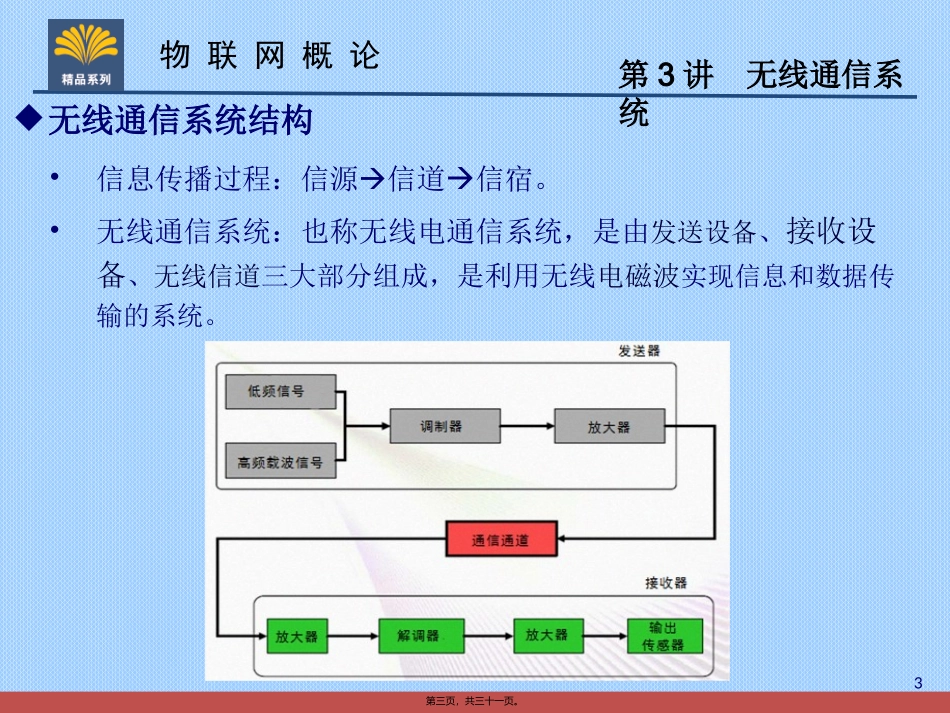

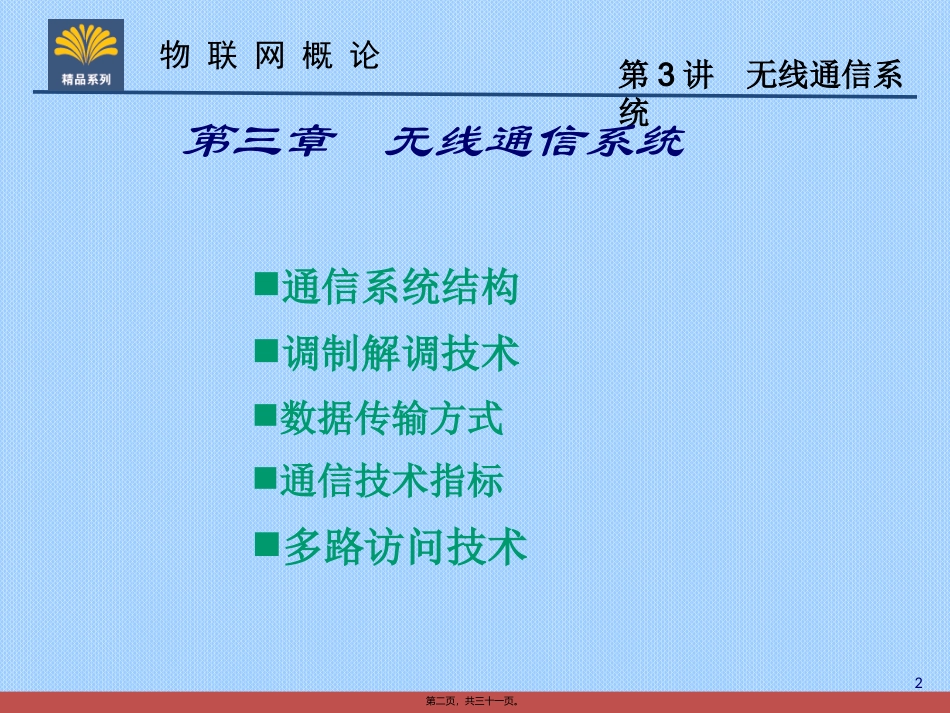

物联网概论第3讲无线通信系统物联网技术概论电子信息系1第一页，共三十一页。物联网概论第3讲无线通信系统第三章无线通信系统通信系统结构调制解调技术数据传输方式通信技术指标多路访问技术2第二页，共三十一页。物联网概论第3讲无线通信系统无线通信系统结构•信息传播过程：信源信道信宿。•无线通信系统：也称无线电通信系统，是由发送设备、接收设备、无线信道三大部分组成，是利用无线电磁波实现信息和数据传输的系统。3第三页，共三十一页。物联网概论第3讲无线通信系统4第四页，共三十一页。物联网概论第3讲无线通信系统电磁波工作范围5第五页，共三十一页。物联网概论第3讲无线通信系统无线电波各频段的主要应用频段名称频率范围波段名称应用极低频(ELF)3～30Hz极长波地下通信，地下遥感，对潜通信等超低频(SLF)30～300Hz超长波地质结构探测，电离层研究，对潜通信等特低频(ULF)300～3000Hz特长波水下潜艇通信，电离层结构研究等甚低频(VLF)3～30kHz甚长波导航，声纳，时间与频率标准传递等低频(LF)30～300kHz长波无线电信标，导航等中频(MF)300～3000kHz中波调幅广播，海岸警戒通信，测向等高频(HF)3～30MHz短波电话、电报、传真；国际短波广播；业余无线电；民用频段；船-岸通信；船-空通信等甚高频(VHF)30～300MHz米波电视，调频广播，空中交通管制，出租汽车移动通信，航空导航信标等特高频(UHF)300～3000MHz分米波电视，卫星通信，无线电探空，警戒雷达，蜂窝移动通信，飞机导航等超高频(SHF)3～30GHz厘米波机载雷达，微波线路，卫星通信等极高频(EHF)30～300GHz毫米波短路径通信，雷达，卫星遥感等超极高频300～3000GHz亚毫米波短路径通信等6第六页，共三十一页。物联网概论第3讲无线通信系统•频谱（信道）是区别各种电波的重要依据。从几十兆到几千兆的频谱（信道）上，集中了各种不同的无线应用，而且这些无线电传播都使用同一个通信媒介——空气，所以为了保证各种无线通信之间不相互干扰，就需要对无线信道的使用进行必要的管理。ISM：国际通信联盟无线电通信局规定，此频段主要是开放给工业、科学、医学三个主要机构使用。7第七页，共三十一页。物联网概论第3讲无线通信系统无线收发器结构：收发模块、收发天线、时钟晶振等。8第八页，共三十一页。物联网概论第3讲无线通信系统无线收发器内部结构9第九页，共三十一页。物联网概论第3讲无线通信系统调制/解调技术•基带信号——来自信源的信号。像计算机输出的代表各种文字或图像的数据信号都属于基带信号。•调制原因：基带信号往往包含有较多的低频成分，甚至有直流成分，而许多信道并不能传输这种低频分量或直流分量。因此必须对基带信号进行调制(modulation)。•调制（Modulate）——就是对信号源的信息进行处理加到载波上，使其变为适合于信道传输形式的过程。•已调信号——基带信号通过调制后的信号，频率高于基带信号，适合于信道传输。10第十页，共三十一页。物联网概论第3讲无线通信系统010011100基带信号调频调相调幅•基本调制方法：调幅（AM）、调频（FM)、调相(PM)11第十一页，共三十一页。物联网概论第3讲无线通信系统•解调（Demodulate)：从携带信息的已调信号中恢复信息的过程，是调制的逆过程。基带信号已调信号调制解调•调制与解调两种变换对信号的变化起决定性作用，而其他过程对信号不会产生质的变化，只是对信号进行了放大或改善了信号特性。12第十二页，共三十一页。物联网概论第3讲无线通信系统数据传输方式按信息传输顺序分类一并行传输将代表信息的数字序列以成组的方式在两条或两条以上的并行信道上同时传输，优点是速度快，缺点是需要的信道多、设备复杂、成本高，适用于近距离通信，如计算机与其它高速数字设备。串行传输数字序列以串行方式一个接一个地在一条信道上传输。如RS232C、USB等。发送设备接收设备……发送设备接收设备01013第十三页，共三十一页。物联网概论第3讲无线通信系统按同步方式分类二异步传输以字符为单位的传输，每个字符的起始时刻可以是任意的，起始代码+字符代码+终止代码。收发双方的时钟信号不需要严格同步，传输效率较低，实...
