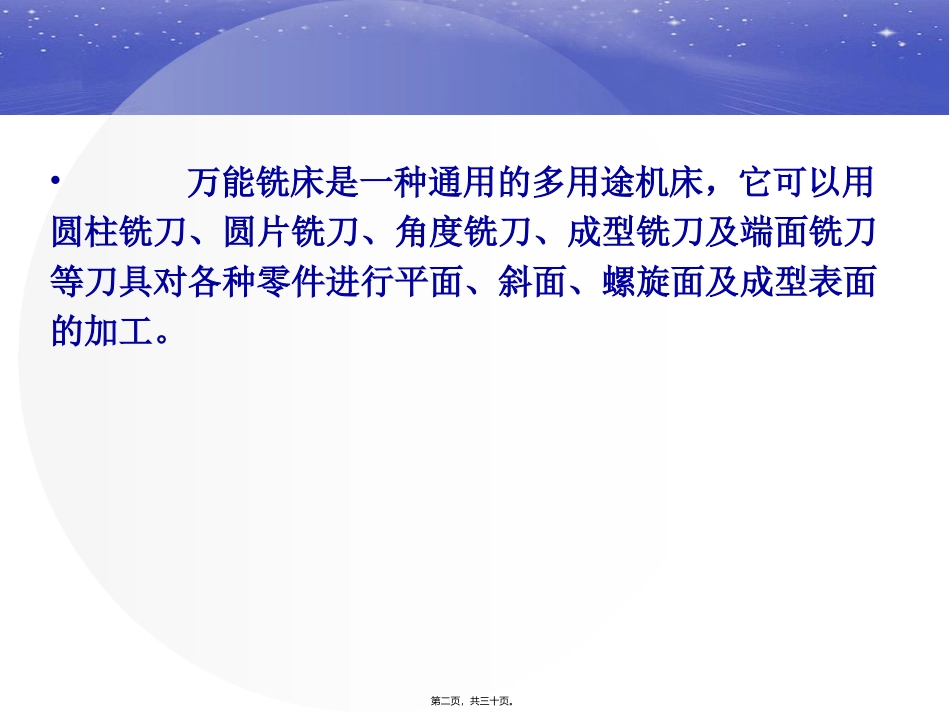

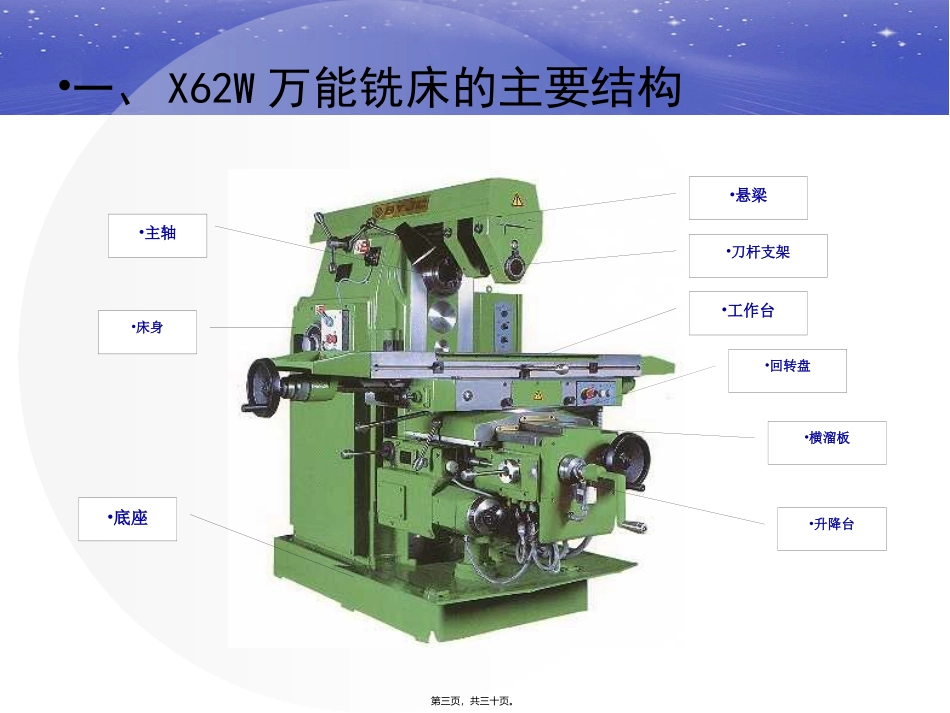

X62W万能铣床第一页，共三十页。•万能铣床是一种通用的多用途机床，它可以用圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀及端面铣刀等刀具对各种零件进行平面、斜面、螺旋面及成型表面的加工。第二页，共三十页。•主轴•悬梁•刀杆支架•床身•底座•工作台•回转盘•横溜板•升降台•一、X62W万能铣床的主要结构第三页，共三十页。•二、X62W万能铣床主要运动形式•1．主运动X62W万能铣床的主运动是主轴带动铣刀的旋转运动。•2．进给运动进给运动是指工件随工作台在前后、左右和上下六个方向上的运动以及随圆形工作台的旋转运动。•3．辅助运动•辅助运动包括工作台的快速运动及主轴和进给的变速冲动。第四页，共三十页。•三、X62W万能铣床电气控制原理第五页，共三十页。•X62W型万能铣床电气元件明细表第六页，共三十页。第七页，共三十页。•（1）主电路工作原理主电路中共有三台电动机：M1是主轴电动机，驱动主轴带动铣刀进行铣削加工；M2是冷却泵电动机，供应冷却液；M3是工作台进给电动机，驱动升降台及工作台进给。第八页，共三十页。•2.主电路工作原理三台电动机共用一组熔断器FU1作短路保护。其中主轴电动机和进给电动机设有热继电器以提供过载保护。冷却泵电动机M2在主轴电动机启动后方可启动，另有手动开关QS2控制。进给电动机M3的正反转频繁，用接触器KM3和KM4进行换向。第九页，共三十页。•（2）控制电路工作原理•（1）主轴电动机的控制•控制线路中的启动按钮SB1和SB2、停止按钮SB5和SB6是两地控制按钮，分别装在机床两处，方便操作。KM1是主电动机M1的启动接触器，YC1则是主轴制动用的电磁离合器，SQ1是主轴变速冲动的行程开关。主轴电动机是经过弹性联轴器和变速机构的齿轮传动链来实现传动的，可使主轴获得十八级不同的转速。第十页，共三十页。•1）主轴电动机的启动•2）主轴电动机的停车制动•3）主轴变速的冲动控制•4）主轴换刀控制第十一页，共三十页。1）圆形工作台的控制•（2）工作台进给电动机的控制•圆形工作台控制电流路径图第十二页，共三十页。•2）工作台左右进给运动•工作台的左右运动是由左右进给操纵手柄来控制。操作手柄与行程开关SQ5和SQ6联动，有左、中、右三个位置。•工作台进给操纵手柄功能第十三页，共三十页。•工作台向左进给•工作台向右进给•工作台左右进给控制电流路径图第十四页，共三十页。•3）工作台上下和前后进给••工作台向前、向下进给控制电流路径图第十五页，共三十页。•工作台向后、向上进给控制电流路径图第十六页，共三十页。•当手柄扳至中间位置时，行程开关SQ3和位置开关SQ4均未被压合，工作台无任何进给运动。此5个位置是联锁的，各方向的进给不可能同时接通，所以不会出现进给紊乱的现象。第十七页，共三十页。•4）左右进给手柄与上下前后进给手柄的联锁控制••在两个手柄中，只能进行其中一个进给方向上的操作。••如当把左右进给手柄扳向左时，若又将另一个手柄扳向向下进给方向，则行程开关SQ5和SQ4均被压下，触头SQ5-2和SQ4-2均分断，断开了接触器KM3和KM4的通路，电动机M3只能停转，保证操作安全。第十八页，共三十页。•5）进给变速冲动的控制•工作台进给变速冲动控制电流路径图第十九页，共三十页。6）工作台的快速移动第二十页，共三十页。139.测绘X62W铣床电器位置图时要画出电源开关、电动机、按钮、行程开关、（）等在机床中的具体位置。A、电器箱B、接触器C、熔断器D、热继电器144.X62W铣床进给电动机M2的前后(横向)和升降十字操作手柄有（）位置。A、快、慢、上、下、中五个B、上、下、中三个C、上、下、前、后、中五个D、左、中、右三个145.X62W铣床使用圆形工作台时必须把左右(纵向)操作手柄置于（）。A、中间位置B、左边位置C、右边位置D、纵向位置146.X62W铣床的三台电动机由（）实现过载保护。A、熔断器B、过电流继电器C、速度继电器D、热继电器第二十一页，共三十页。147.X62W铣床主轴电动机不能启动的可能原因有（）。A、三相电源缺相B、控制变压器无输出C、速度继电器损坏D、快速移动电磁铁损坏187.X62W铣床的冷却泵电动机M3采用了（）启动方法。A、定子串电...
