第4.1讲-工业数据通信和控制网络(局域网)VIP免费

第4.1讲-工业数据通信和控制网络(局域网)_第1页
1/86

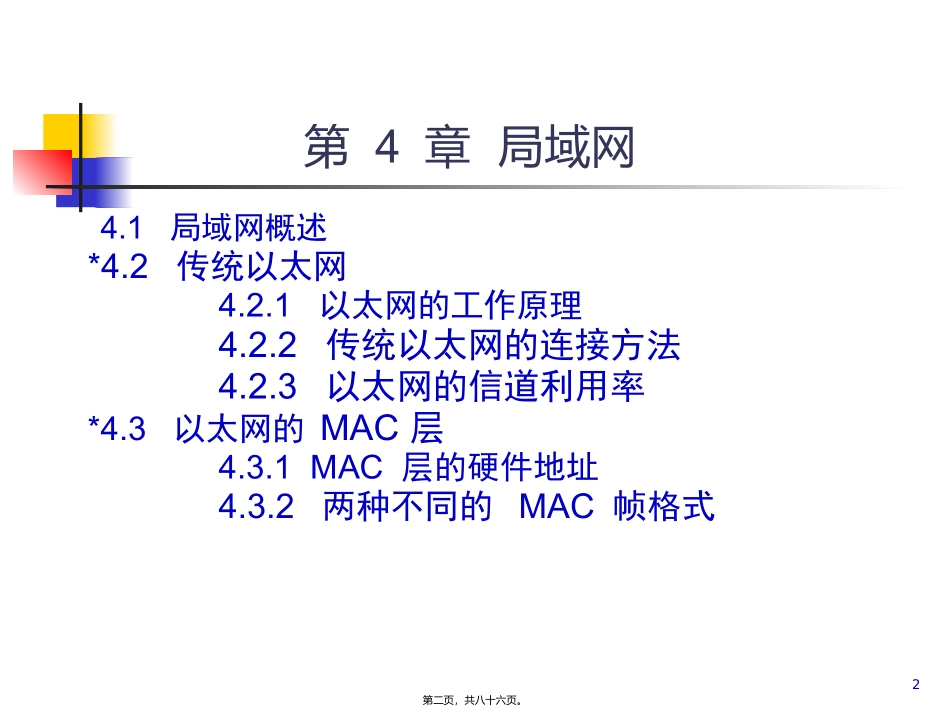

第4.1讲-工业数据通信和控制网络(局域网)_第2页
2/86
第4.1讲-工业数据通信和控制网络(局域网)_第3页
3/86
计算机网络第4章局域网(一)1第一页,共八十六页。第4章局域网4.1局域网概述*4.2传统以太网4.2.1以太网的工作原理4.2.2传统以太网的连接方法4.2.3以太网的信道利用率*4.3以太网的MAC层4.3.1MAC层的硬件地址4.3.2两种不同的MAC帧格式2第二页,共八十六页。第4章局域网(续)*4.4扩展的局域网4.4.1在物理层扩展局域网4.4.2在数据链路层扩展局域网4.5虚拟局域网4.5.1虚拟局域网的概念4.5.2虚拟局域网使用的以太网帧格式3第三页,共八十六页。第4章局域网(续)*4.6高速以太网4.6.1100BASE-T以太网4.6.2吉比特以太网4.6.310吉比特以太网4.7其他种类的高速局域网4.7.1100VG-AnyLAN局域网4.7.2光纤分布式数据接口FDDI4.7.3高性能并行接口HIPPI4.7.4光纤通道4.8无线局域网*4.8.1无线局域网的组成4.8.2802.11标准中的物理层4.8.3802.11标准中的MAC层4第四页,共八十六页。局域网概述5第五页,共八十六页。4.1局域网概述局域网最主要的特点是:网络为一个单位所拥有,且地理范围和站点数目均有限。局域网具有如下的一些主要优点:能方便地共享昂贵的外部设备、主机以及软件、数据。从一个站点可访问全网。便于系统的扩展和逐渐地演变,各设备的位置可灵活调整和改变。提高了系统的可靠性、可用性和残存性。6第六页,共八十六页。局域网的拓扑匹配电阻集线器干线耦合器总线网星形网树形网环形网7第七页,共八十六页。局域网的拓扑8第八页,共八十六页。局域网的拓扑9第九页,共八十六页。局域网的拓扑10第十页,共八十六页。局域网的拓扑11第十一页,共八十六页。局域网的IEEE802系列标准IEEE802协议:IEEE802系列标准定义了若干种局域网LAN,包括对物理层、介质访问控制(MAC)子层的定义和描述。组成:802.1基本介绍和接口原语定义802.2逻辑链路控制(LLC)子层802.3采用CSMA/CD技术的局域网802.4采用令牌总线(TokenBus)技术的局域网802.5采用令牌环(TokenRing)技术的局域网12第十二页,共八十六页。13第十三页,共八十六页。14第十四页,共八十六页。传统以太网1.两个标准1.DIX(DEC、Intel、Xerox)EthernetV2是世界上第一个局域网产品(以太网)的规约。2.IEEE的802.3标准。DIXEthernetV2标准与IEEE的802.3标准只有很小的差别,因此可以将802.3局域网简称为“以太网”。严格说来,“以太网”应当是指符合DIXEthernetV2标准的局域网15第十五页,共八十六页。数据链路层的两个子层——以太网的工作原理为了使数据链路层能更好地适应多种局域网标准,802委员会就将局域网的数据链路层拆成两个子层:逻辑链路控制LLC(LogicalLinkControl)子层媒体接入控制MAC(MediumAccessControl)子层。与接入到传输媒体有关的内容都放在MAC子层,而LLC子层则与传输媒体无关,不管采用何种协议的局域网对LLC子层来说都是透明的。16第十六页,共八十六页。总之:•让MAC子层与介质密切相关;•让LLC子层与所有介质访问方法无关;17第十七页,共八十六页。局域网对LLC子层是透明的局域网网络层物理层站点1网络层物理层逻辑链路控制LLCLLC媒体接入控制MACMAC数据链路层站点2LLC子层看不见下面的局域网18第十八页,共八十六页。19第十九页,共八十六页。20第二十页,共八十六页。21第二十一页,共八十六页。22第二十二页,共八十六页。TCP/IP体系不考虑LLC子层由于TCP/IP体系经常使用的局域网是DIXEthernetV2而不是802.3标准中的几种局域网,因此现在802委员会制定的逻辑链路控制子层LLC(即802.2标准)的作用已经不大了。很多厂商生产的网卡上就仅装有MAC协议而没有LLC协议。23第二十三页,共八十六页。2.网卡的作用性质网络接口板又称为通信适配器(adapter)或网络接口卡NIC(NetworkInterfaceCard),或“网卡”。网卡的重要功能:进行串行/并行转换对数据进行缓存在计算机的操作系统安装设备驱动程序实现以太网协议24第二十四页,共八十六页。计算机通过网卡和局域网进行通信CPUCPU高速缓存高速缓存存储器存储器I/O总线计算机至局域网网络接口卡(网卡)网络接口卡(网卡)串行通信并行通信25第二十五页,共八十六页。26第二十六页,共八十六页。27第二十七页,...
