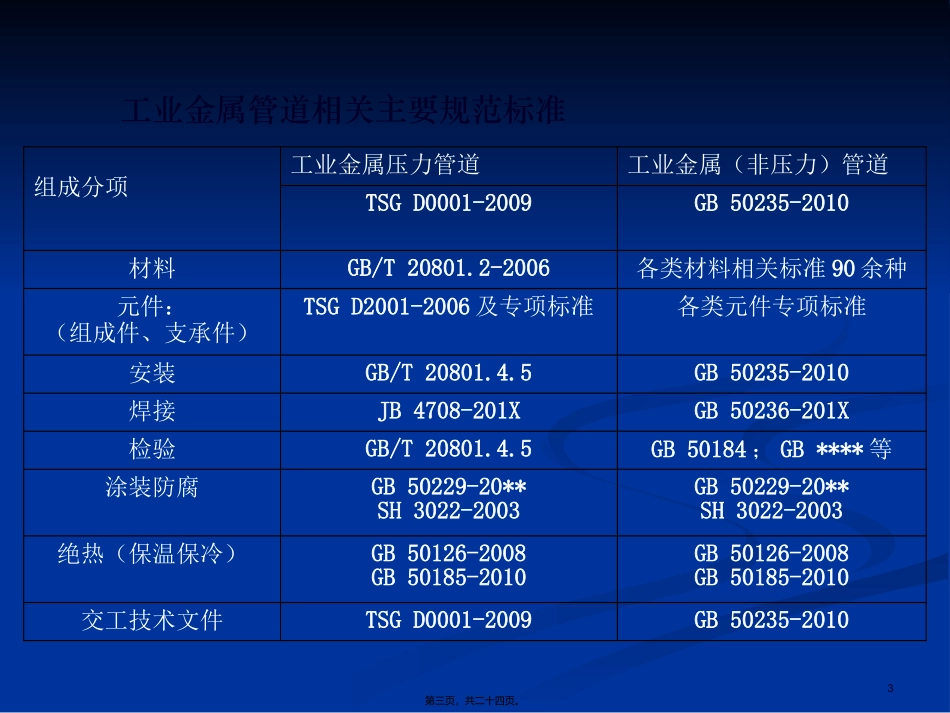

GB50235-2010《工业金属管道工程施工规范》1第一页，共二十四页。2010.8.18发布2011.6.11实施替代GB50235-1997版《工业金属管道工程施工及验收规范》GB50184《工业金属管道工程验收规范》替代GB50235验收部分2第二页，共二十四页。工业金属管道相关主要规范标准组成分项工业金属压力管道工业金属（非压力）管道TSGD0001-2009GB50235-2010材料GB/T20801.2-2006各类材料相关标准90余种元件：（组成件、支承件）TSGD2001-2006及专项标准各类元件专项标准安装GB/T20801.4.5GB50235-2010焊接JB4708-201XGB50236-201X检验GB/T20801.4.5GB50184；GB****等涂装防腐GB50229-20**SH3022-2003GB50229-20**SH3022-2003绝热（保温保冷）GB50126-2008GB50185-2010GB50126-2008GB50185-2010交工技术文件TSGD0001-2009GB50235-20103第三页，共二十四页。界定内容工业金属管道：利用金属管道元件配制而成的，在生产装置间用于输送工艺介质的工艺管道公用工程管道及其他辅助管道。4第四页，共二十四页。GC11.毒性程度为极度危害介质的管道；2.毒性程度为高度危害气体介质的管道3.工作温度高于标准沸点的高度危害液体介质的管道；4.设计压力大于或者等于4.0MPa，火灾危险性为甲、乙类可燃气体介质的管道；5.设计压力大于或者等于4.0MPa，火灾危险性为甲、乙类可燃气体介质的管道和液化烃介质的管道；6.设计压力大于或者等于10.0MPa的管道；7.设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。5第五页，共二十四页。GC21.设计压力小于10.0MPa，且设计温度小于400℃，工作温度不高于标准沸点的高度危害液体介质的管道；2.毒性程度为中度、轻度危害液体介质的下列管道：1）设计压力小于10.0MPa、大于或者等于4.0MPa、且设计温度小于400℃；2）设计压力小于4.0MPa；3.设计压力小于10.0MPa、大于或者等于4.0MPa、且设计温度小于400℃的乙、丙类可燃液体介质的管道。4.设计压力小于4.0MPa的可燃液体介质的管道。5.下列情况的无毒、非可燃流体介质的管道：1）设计压力小于10.0MPa、大于或者等于4.0MPa、且设计温度小于400℃；2）设计压力小于4.0MPa、大于1Mpa；3）设计压力小于等于1MPa、且设计温度小于-20℃或大于185℃。6第六页，共二十四页。GC3设计压力小于等于1MPa、且设计温度大于-20℃，且小于等于185℃的无毒、非可燃流体介质的管道7第七页，共二十四页。规范地位1）法律2）法规3）安全技术规范4）技术条件、技术规定5）产品、工程图纸、设计文件等6）质量保证体系文件7）产品资料：8第八页，共二十四页。项目GB50235-2010SH3501-2010SH3502-2000HG20225-1995DL5031-适用范围核能.矿井专用.动力、公用.长输管道以外的所有工业管道石油化工钢制有毒、可燃介台管道石油化工钢制有毒、可燃介台管道化工行业金属管道火力发电厂和热力网介质性质毒性GB5044中规定的毒物，无毒介质GB5044中规定的毒物GB5044中规定的毒物，无毒介质GB5044中规定的毒物，无毒介质蒸汽、水、压缩空气、氧气、乙炔可燃性可燃介质和非可燃介质可燃介质可燃介质和非可燃介质可燃介质和非可燃介质同上参数设计压力≤42MPa（含真空）400Pa（绝对压力）～42MPa（表压）0～9.8MPa（表压）————设计温度材料允许使用的温度-196～850℃-60～250℃————材料钢、铜、铝、钛、铅、铸铁、硅铁、耐蚀衬里钢工业纯钛钢、铜、铝、钛、铅、铸铁、硅铁、耐蚀衬里钢9第九页，共二十四页。内容1.总则2.术语和符号3.管道施工的基本规定4.管道元件的检验5.管道加工6.焊接和焊后热处理7.管道安装8.管道检查检验和试验9.管道吹扫与清洗10.工程交接附表：交工表格（19页）10第十页，共二十四页。1.总则1.0.5当需要修改设计及材料代用时，必须经原设计单位确认。11第十一页，共二十四页。2.术语和符号2.1.7管道组成件2.1.18压力试验2.1.19泄漏性试验12第十二页，共二十四页。3.管道施工的基本规定3.1.2施工单位应建立管道施工现场的质量管理体系3.1.3参加管道施工质量检查、检验的人员应具备相应的资格。3.2.1GC3管道：设计温度＞-20...
