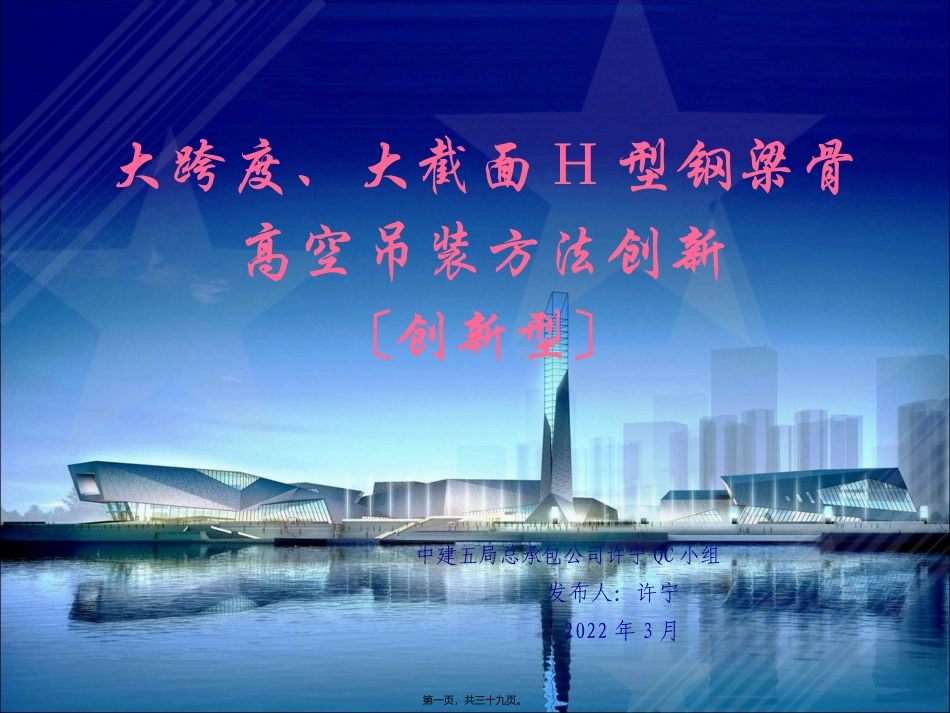

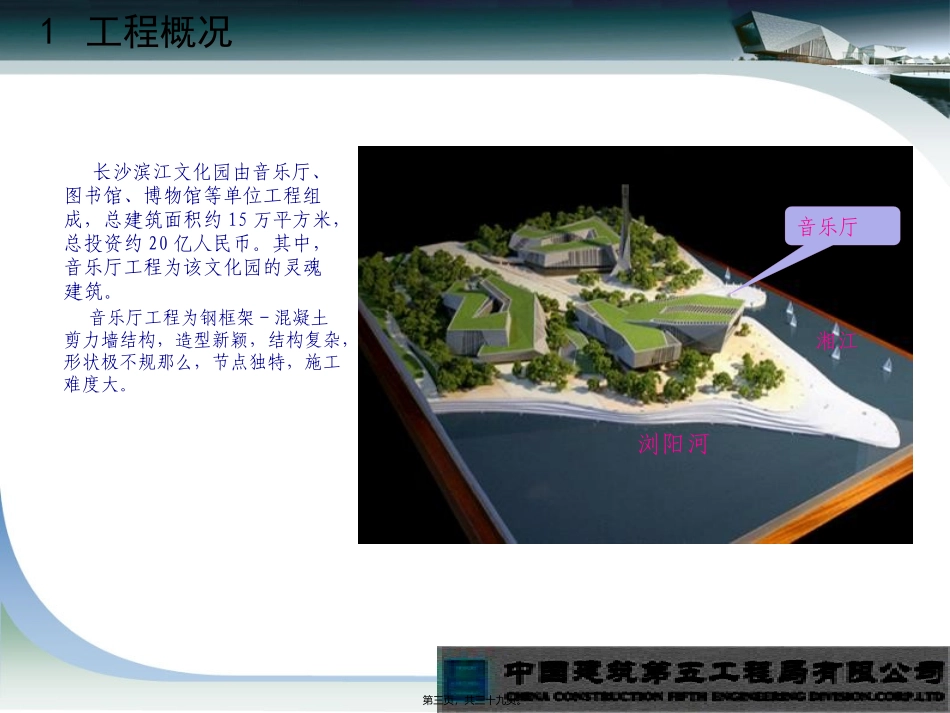

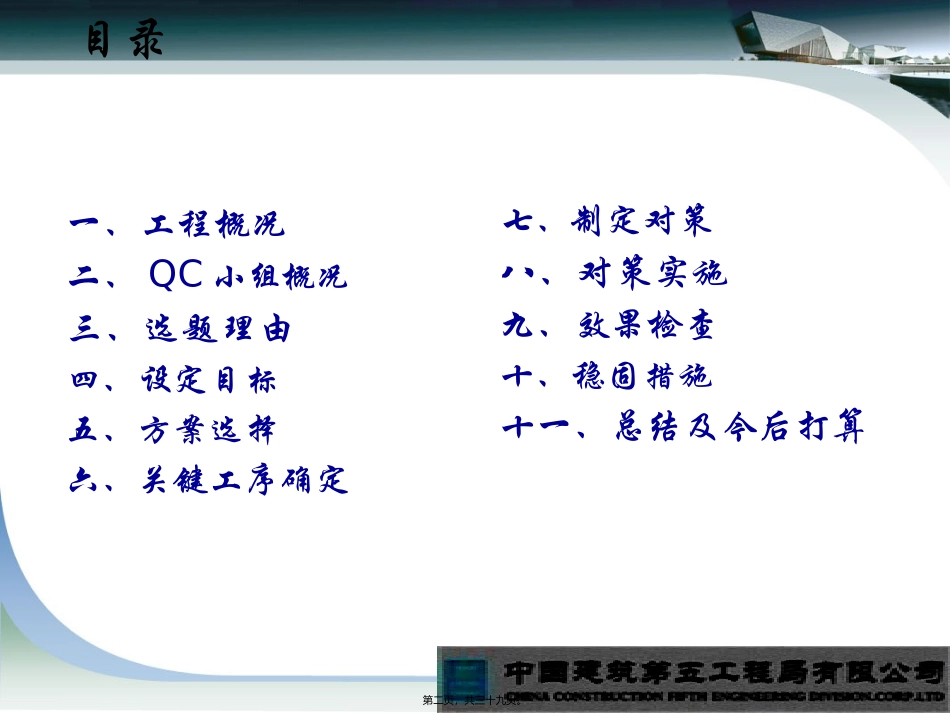

大跨度、大截面H型钢梁骨高空吊装方法创新〔创新型〕中建五局总承包公司许宁QC小组发布人：许宁2022年3月第一页，共三十九页。目录一、工程概况二、QC小组概况三、选题理由四、设定目标五、方案选择六、关键工序确定七、制定对策八、对策实施九、效果检查十、稳固措施十一、总结及今后打算第二页，共三十九页。1工程概况长沙滨江文化园由音乐厅、图书馆、博物馆等单位工程组成，总建筑面积约15万平方米，总投资约20亿人民币。其中，音乐厅工程为该文化园的灵魂建筑。音乐厅工程为钢框架-混凝土剪力墙结构，造型新颖，结构复杂，形状极不规那么，节点独特，施工难度大。音乐厅浏阳河湘江第三页，共三十九页。音乐厅由左、右两区组成，左区为1446座大厅及其他功能用房。左区屋盖为大跨度阶梯形反梁结构，标高介于16.97m～37.72m,高差为20.75m。1工程概况右区左区第四页，共三十九页。音乐厅1446座大厅屋盖有9道预应力H型钢混凝土梁，H型钢梁骨最大截面尺寸为700×3000,最大跨度为74m，钢板最厚达60mm，单榀H型钢梁最大重量约65t。梁与折线形钢箱柱及钢筋混凝土柱构成受力复杂的框架体系。1工程概况屋面九道大跨度、大截面预应力型钢混凝土梁标高37.72m第五页，共三十九页。课题大跨度、大截面H型钢梁骨高空吊装方法创新小组名称中建五局总承包公司许宁QC小组小组活动时间2009年8月2日～2009年12月25日小组成立时间2009年8月课题类型创新型小组注册号ZJWJ-QC-2009-01课题注册时间2009.8.1组长许宁小组人数9人QC教育时间40小时以上活动频次4次/月2.1QC小组简介2QC小组概况制表人：刘亘审核人：许宁制表时间；2022年8月1日第六页，共三十九页。2.2QC小组人员2QC小组概况序号姓名文化程度职务组内职务组内分工1许宁硕士技术部经理组长主持小组工作2何勇本科生产经理副组长现场负责3黄奔本科技术员组员技术负责4刘亘本科技术员组员技术创新5王德辉本科质检员组员质量控制6范艺林大专预算员组员经济效益计算7王坚明高中架工班组长组员现场实施8蒋德乾高中焊工班组长组员现场实施9候文洪本科吊装队队长组员现场实施制表人：刘亘审核人：许宁制表时间；2022年8月1日第七页，共三十九页。建设方要求高：长沙市重点工程，质量目标为“鲁班奖，屋面〞钢结构吊装工期60天，工期紧。建设方要求高：长沙市重点工程，质量目标为“鲁班奖，屋面〞钢结构吊装工期60天，工期紧。构件吨位大、吊装高度高：单榀钢梁最大重量约65t，吊装高度超过45m。构件吨位大、吊装高度高：单榀钢梁最大重量约65t，吊装高度超过45m。高空吊装环境复杂、平安风险大：钢梁吊装涉及多个专业交叉、配合作业，且在高空进行，不确定因素多，平安风险大。高空吊装环境复杂、平安风险大：钢梁吊装涉及多个专业交叉、配合作业，且在高空进行，不确定因素多，平安风险大。课题选择：选择经济合理的吊装方案，在保证工期、质量，平安的前提下，实现大跨度、大截面H型钢梁骨高空吊装。课题选择：选择经济合理的吊装方案，在保证工期、质量，平安的前提下，实现大跨度、大截面H型钢梁骨高空吊装。作业场地狭小：音乐厅四周为架空层，按要求其东、南、北三侧架空层结构已施工完毕，仅预留下西侧狭小场地用作吊装场地。作业场地狭小：音乐厅四周为架空层，按要求其东、南、北三侧架空层结构已施工完毕，仅预留下西侧狭小场地用作吊装场地。3选题理由第八页，共三十九页。4设定目标通过比照分析、科学论证，选用并创新满足工期、质量要求且经济的吊装方案，实现大跨度、大截面H型钢梁骨高空吊装。4.1课题目标4.2可行性分析QC小组技术力量强，小组成员理论根底好，创新能力强；公司在技术上提供了大力支持；钢结构专业施工队伍具有丰富的经验。有利因素不利因素施工技术难度大，工期紧迫；施工条件差。4.3结论QC小组有能力克服不利因素，通过卓有成效的QC活动，充分利用有利条件，目标是可行的。第九页，共三十九页。5方案选择2022年8月5日至9日期间，QC小组围绕“大跨度、大截面H型钢梁骨高空吊装〞这一中心任务屡次开展QC活动，并邀请相关的专家进行技术指导，最终提出了五种吊装方案。5.1方案提出第十页，共三十九页。5方案选择方案吊...
