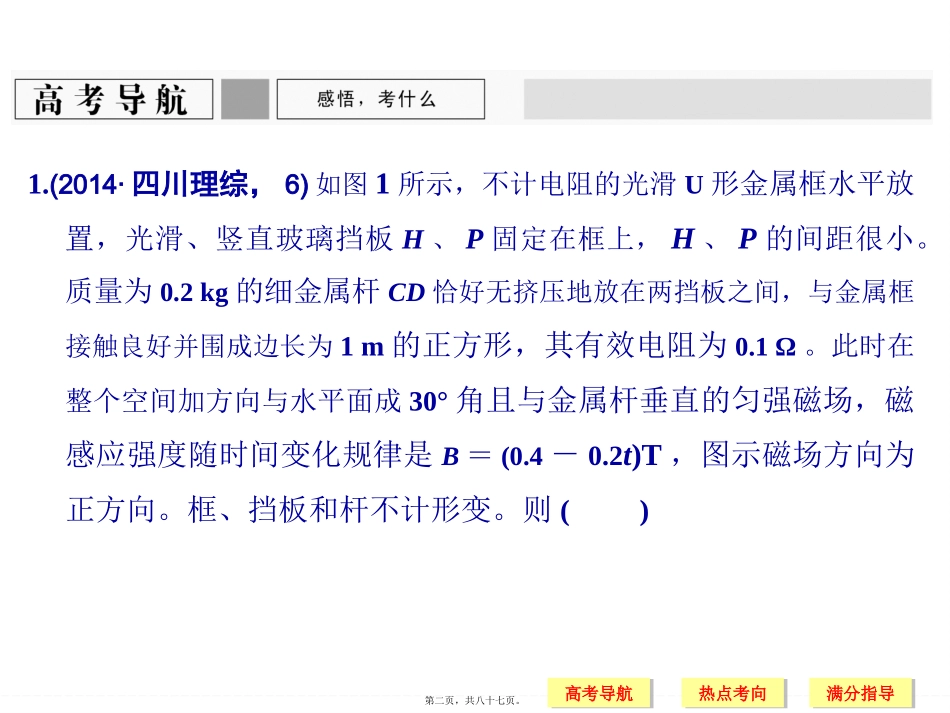

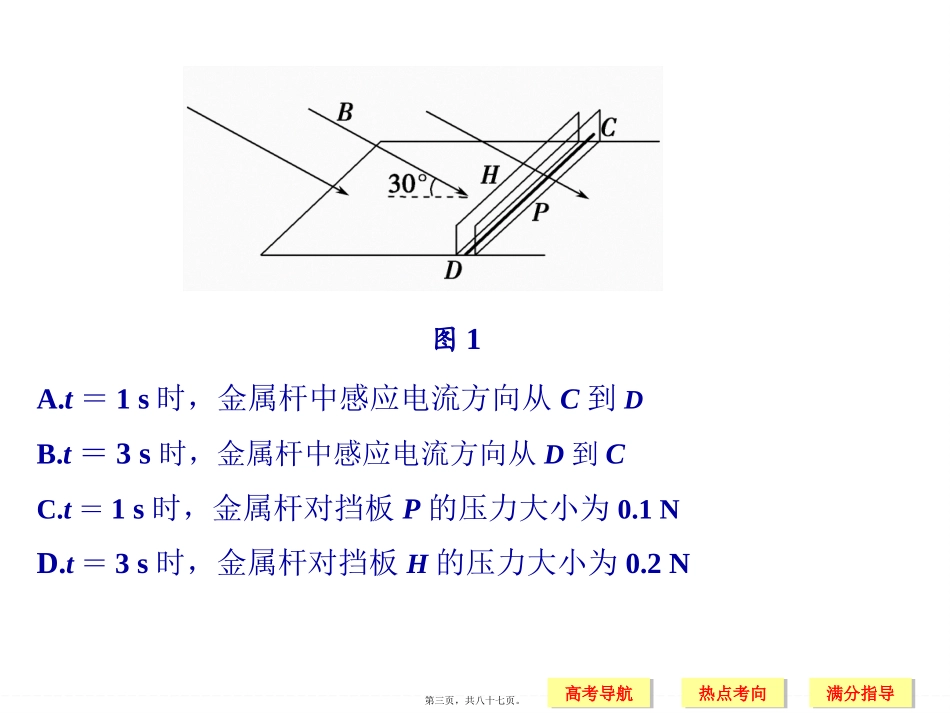

高考导航高考导航热点考向热点考向满分指导满分指导第10讲电磁感应问题的综合分析第一页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导1.(2014·四川理综，6)如图1所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小。质量为0.2kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1m的正方形，其有效电阻为0.1Ω。此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B＝(0.4－0.2t)T，图示磁场方向为正方向。框、挡板和杆不计形变。则()第二页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导A.t＝1s时，金属杆中感应电流方向从C到DB.t＝3s时，金属杆中感应电流方向从D到CC.t＝1s时，金属杆对挡板P的压力大小为0.1ND.t＝3s时，金属杆对挡板H的压力大小为0.2N图1第三页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导解析t＝1s时，穿过闭合回路中的磁通量减少，由楞次定律可判断感应电流的方向从C→D，选项A正确；t＝3s时，磁感应强度的方向斜向上，且穿过闭合回路中的磁通量增加，由楞次定律可以判断感应电流的方向仍是从C→D，故选项B错误；t＝1s时，F安＝BIl①E＝ΔBΔtS②I＝ER③由①②③得：F安＝0.2N第四页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导对金属杆受力分析如图所示：由平衡条件得：N1＝F安sin30°＝0.1N，选项C正确；同理，可算出金属棒对档板H的压力大小为0.1N，选项D错。答案AC第五页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导2.(2014·新课标全国卷Ⅰ，14)在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A.将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B.在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C.将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D.绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化第六页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导解析产生感应电流的条件是：穿过闭合回路中的磁通量发生变化，引起磁通量变化的原因有①闭合回路中的磁场变化；②在磁场不变的条件下，闭合回路中的有效面积变化；③闭合回路的面积、磁场均变化。选项A、B、C中的闭合回路的面积及回路中的磁场均不变，故选项A、B、C均错误；在选项D中线圈通电或断电的瞬间改变了电流的大小，使另一个闭合回路中的磁场发生变化，故有感应电流产生，选项D正确。答案D第七页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导3.(2014·新课标全国卷Ⅰ，18)如图2甲所示，线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图乙所示。已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是()图2第八页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导第九页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导解析由图乙可知c、d间的电压大小是不变化的，根据法拉第电磁感应定律可判断出线圈cd中磁通量的变化率是不变的，又因已知线圈内部的磁场与流经线圈的电流成正比，所以线圈ab中的电流是均匀变化的，选项C正确，A、B、D均错误。答案C第十页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导4.(2015·新课标全国卷Ⅱ，15)如图3，直角三角形金属框abc放置的匀强磁场中，磁感应强度大小为B，方向平行于ab边向上。当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc。已知bc边的长度为l。下列判断正确的是()图3第十一页，共八十七页。高考导航高考导航热点考向热点考向满分指导满分指导A.Ua＞Uc，金属框中无电流B.Ub＞Uc，金属框中电流方向沿a－b－c－aC.Ubc＝－12Bl2ω，金属框中无电流D.Ubc＝12Bl2ω，...
