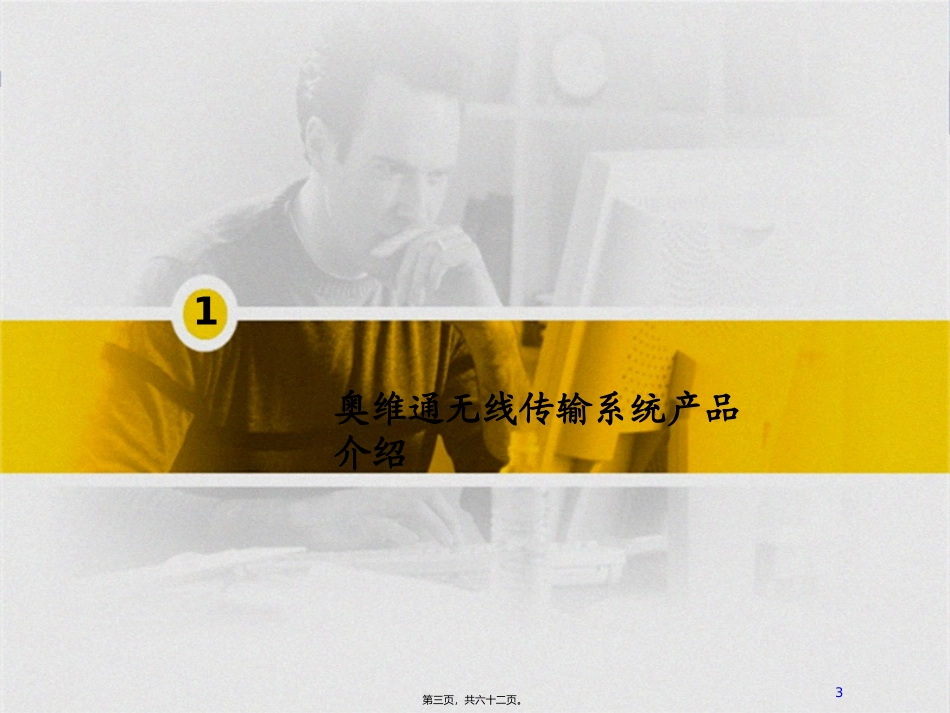

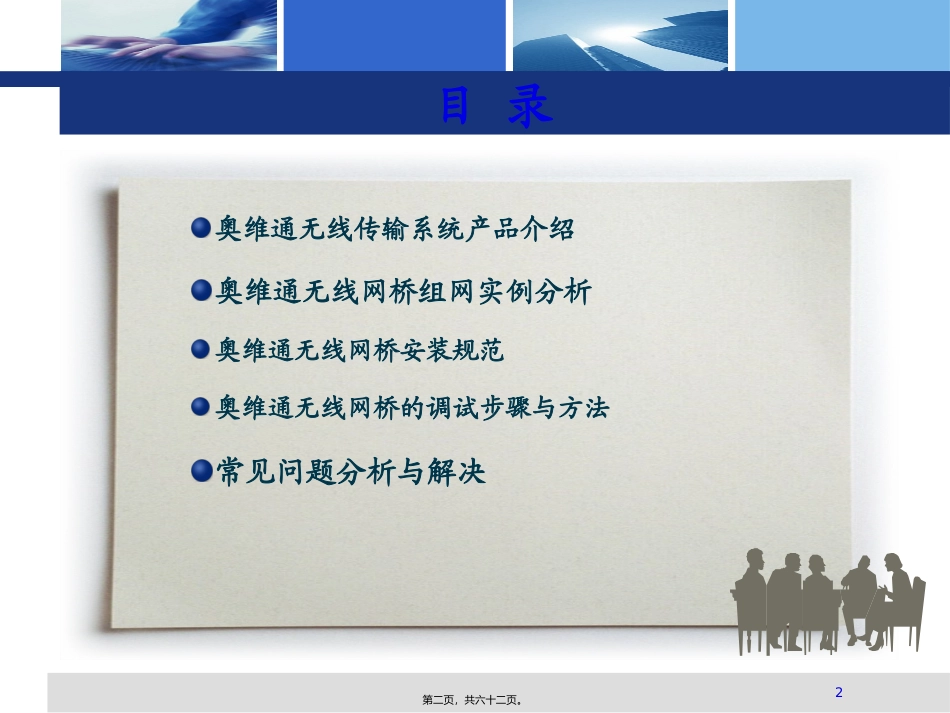

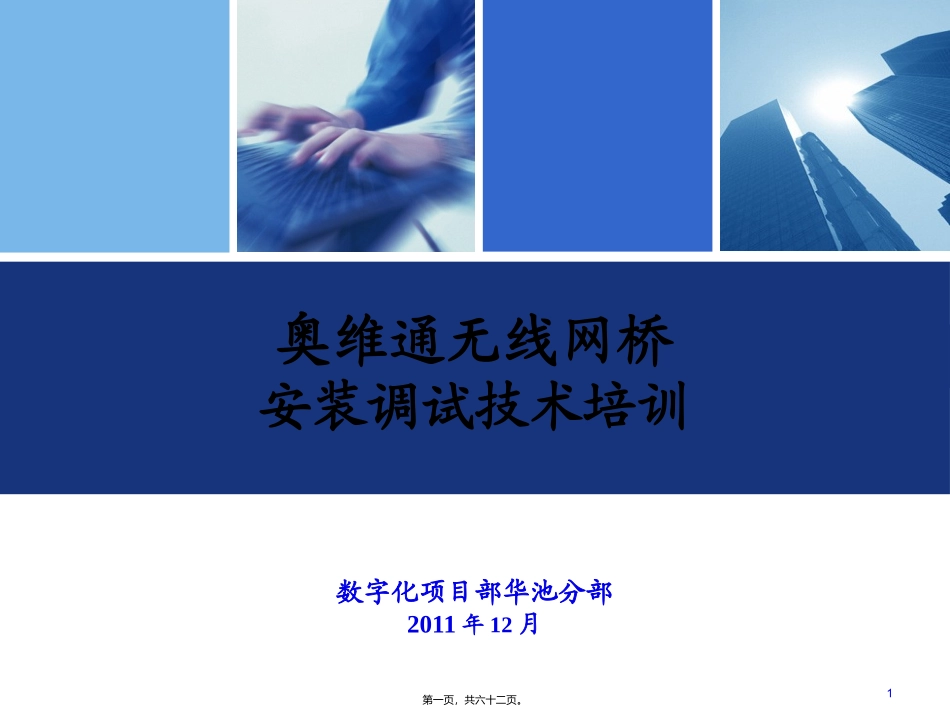

奥维通无线网桥安装调试技术培训数字化项目部华池分部2011年12月1第一页，共六十二页。目录奥维通无线传输系统产品介绍奥维通无线网桥组网实例分析奥维通无线网桥安装规范奥维通无线网桥的调试步骤与方法常见问题分析与解决2第二页，共六十二页。奥维通无线传输系统产品介绍13第三页，共六十二页。BreezeACCESSVL5.8GHzOFDM54Mbps点对多点宽带无线网桥4第四页，共六十二页。基站端设备：AU-54（数字化项目选型产品）远端站设备:6Mbps：SU-6（数字化项目选型产品）SU-6L(新推出，更高性价比）54Mbps：SU-54（高带宽的远端站接入设备，高性价比）产品简介---BreezeACCESSVL产品5第五页，共六十二页。SU-ASU带集成天线6Mbps和54Mbps桥接或者1MACAU-DAU外接天线（3600,1200,900,600）适用所有CPEAU-D-SAAU-D-BS产品组成结构6第六页，共六十二页。全向基站：全向基站设计采用一根全向天线做360度覆盖，天线增益12dbi，覆盖半径5KM左右；应用模式：接入点较集中且分散在距离基站5KM范围内，主要为数据和语音传输业务；单扇区基站：单扇区基站设计采用一台基站设备连接一副扇区天线组成，扇区天线覆盖角度120度，天线增益15dbi,覆盖距离15KM左右；应用模式：接入点数量较少，分布在基站覆盖的120度夹角内，距离基站15KM距离内，主要为数据、语音和视频传输业务；基站组成和覆盖范围说明：7第七页，共六十二页。多扇区基站：多扇区基站指单个基站可由1个扇区、2个、3个、3个、4个到6个扇区组成，根据覆盖范围、基站容量需要，选择不同角度天线（60度、90度、120度），覆盖距离15KM左右，单基站可提供6*54Mbps带宽容量；应用模式：接入点数量多，分布在基站周围，距离基站15KM距离内，主要为数据、语音和视频传输业务；定向基站：定向基站主要应用在点对点组网方式或少数量接入点长距离的接入应用。点对点传输距离可达40KM；应用模式：接入点数量少且距离基站15-40KM距离内，主要作为数据、语音和视频传输应用；基站组成和覆盖范围说明：8第八页，共六十二页。•扇区天线定向天线全向天线集成天线天线的类型和使用：9第九页，共六十二页。产品组成结构10第十页，共六十二页。网络管理----丰富的LED状态指示灯StatusODU自检EthernetIDU-ODU以太网指示W-LINK无线链路状态指示SNRLED信噪比指示（限于SU）Power电源指示灯ETH自检、以太网连接指示室外单元室内单元11第十一页，共六十二页。BreezeAccessVL产品特性小结5.725-5.850GHz工作频段；遵从802.11a国际标准采用卓越的正交频分技术（OFDM），真正支持非视距传输；组网方式：点对多点、点对点单扇区数据速率高达54Mbs；60/90/120/360度天线可选，单基站带宽可达6X54Mbps覆盖距离超过20公里(实际测试)；室外单元10个LED灯，指示信号强度，方便安装调试；支持上行/下行带宽分配（CIR\MIR）；支持VLAN（IEEE802.1Q）；远程升级；12第十二页，共六十二页。BreezeNETB5GHz频段最佳点对点解决方案13第十三页，共六十二页。•5.8GHz频段的点对点高速无线接入系统产品分类:BreezeNETB14最大净速率14Mbps•BreezeNETB28最大净速率30Mbps•BreezeNETB100最大净速率72Mbps•BreezeNETB300最大净速率250MbpsBreezeNETB–概述14第十四页，共六十二页。BreezeNETB外观通用室内单元集成天线的室外单元带天线接口的室外单元通用室内单元15第十五页，共六十二页。BreezeNETB产品分类•BreezeNETB14•BreezeNETB28•BreezeNETB100集成天线•21dBi集成天线（15KM）•23dBi,0.3m天线（20KM）•28dBi,0.6m天线（30KM）天线21dBi集成天线28dBi34dBi外接天线•BreezeNETB14D•BreezeNETB28D•BreezeNETB100D外接天线23dBi16第十六页，共六十二页。5.725-5.850GHz工作频段；采用正交频分复用技术（OFDM），非视距（NLOS）传输；点对点组网方式；可外接天线或集成天线可选；TDD（时分双工）净数据速率14/28/108Mbs；传输距离可达60公里；室外单元10个LED灯，指示信号强度，方便安装调试；支持上行/下行带宽分配（CIR\MIR）；AES/WEP128加密技术；远程升级；BreezeNETB产品特性小结17第十七页，共六十二页。E...
