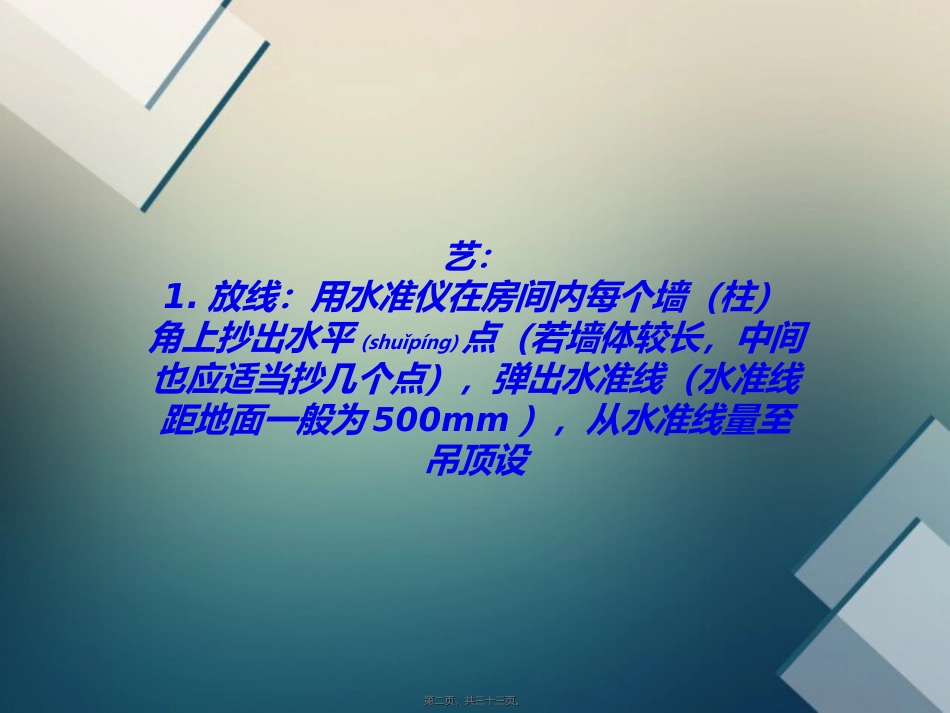

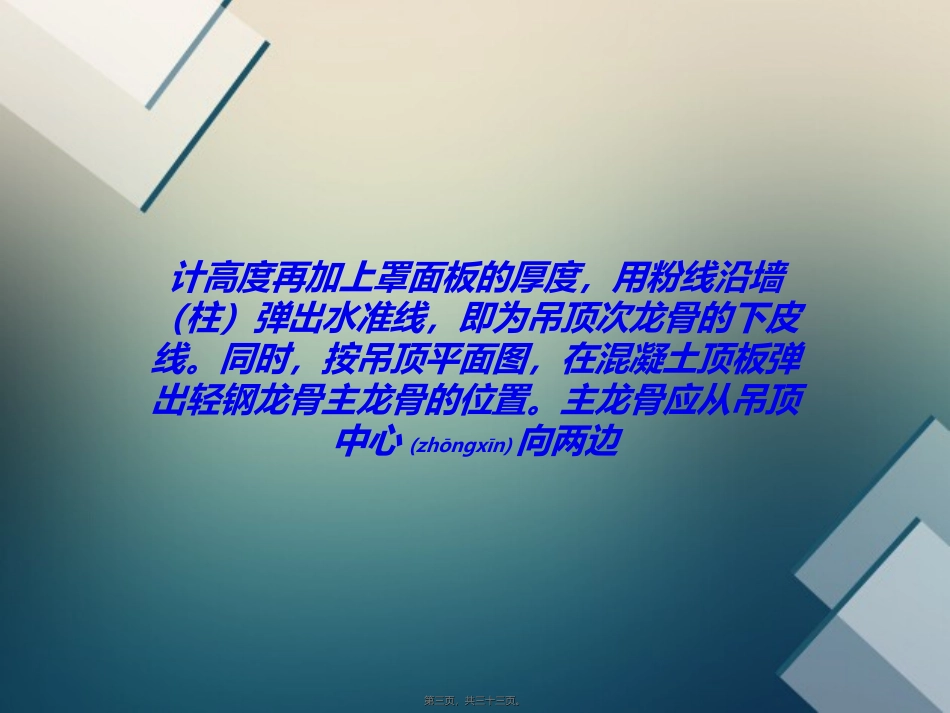

施工(shīgōng)流程:放线→划龙骨分档线→安装水电管线→安装主龙骨→安装副龙骨→安装罩面板→安装压条。施工工第一页,共三十三页。第一页,共三十三页。艺:1.放线:用水准仪在房间内每个墙(柱)角上抄出水平(shuǐpíng)点(若墙体较长,中间也应适当抄几个点),弹出水准线(水准线距地面一般为500mm),从水准线量至吊顶设第二页,共三十三页。第二页,共三十三页。计高度再加上罩面板的厚度,用粉线沿墙(柱)弹出水准线,即为吊顶次龙骨的下皮线。同时,按吊顶平面图,在混凝土顶板弹出轻钢龙骨主龙骨的位置。主龙骨应从吊顶中心(zhōngxīn)向两边第三页,共三十三页。第三页,共三十三页。分,间距不大于1000mm,并标出吊杆(diàoɡǎn)的固定点,吊杆(diàoɡǎn)的固定点间距900-1000mm。如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点。2.固定吊第四页,共三十三页。第四页,共三十三页。挂杆件:采用膨胀螺栓固定吊挂杆件。不上人的吊顶,吊杆(diàoɡǎn)长度小于1000mm,可以采用ø6的吊杆,如果大于1000mm,应采用ø8的吊杆第五页,共三十三页。第五页,共三十三页。,如果吊杆长度大于1500mm,还应在吊杆上设置反向支撑。上人的吊顶,吊杆长度小于等于1000mm,可以(kěyǐ)采用ø8的吊杆,如果大于1000mm,则应第六页,共三十三页。第六页,共三十三页。采用ø10的吊杆,如果吊杆长度大于1500mm,同样应在吊杆上设置反向支撑(zhīchēng)。吊杆的一端同L30×30×3mm角码焊接,(角码的孔径应根据吊杆的膨胀第七页,共三十三页。第七页,共三十三页。螺栓的直径确定)另一端可以用攻丝套出大于100mm的丝杆,也可以买成品(chéngpǐn)丝杆焊接。制作好的吊杆应作防锈处理,吊杆用膨胀螺栓固定在楼板上,用冲击电锤打孔,孔径应稍大第八页,共三十三页。第八页,共三十三页。于膨胀螺栓的直径。3.在梁上或风管等机电设备上设置吊挂杆件,需进行跨越施工,即在梁或风管设备两侧用吊杆固定角铁或者槽钢(cáoɡānɡ)等钢性材料作为横担,跨过梁或者风管设备第九页,共三十三页。第九页,共三十三页。。再将龙骨吊杆用螺栓固定在横担上形成跨越结构。4.安装边龙骨:边龙骨的安装应按设计要求弹线,沿墙(柱)上的水平(shuǐpíng)龙骨线把L形镀锌轻钢条用自攻螺钉固定在预埋木砖第十页,共三十三页。第十页,共三十三页。上;如为混凝土墙(柱)上可用射钉固定(gùdìng),射钉间距应不大于吊顶次龙骨的间距。5.安装主龙骨:①主龙骨应吊挂在吊杆上,主龙骨间距900-1000mm。主龙骨分第十一页,共三十三页。第十一页,共三十三页。为不上人UC38小龙骨,上人(shàngrén)UC60大龙骨二种。主龙骨宜平行房间长向安装,同时应起拱,起拱高度为房间跨度的1/200~1/300。主龙骨的悬臂段不应大于300m第十二页,共三十三页。第十二页,共三十三页。m,否则应增加吊杆,主龙骨的接长应采取对接,相邻龙骨的对接接头(jiētóu)要相互错开。主龙骨挂好后应基本调平。②跨度大于15m以上的吊顶,应在主龙骨上,每隔15m加一道第十三页,共三十三页。第十三页,共三十三页。大龙骨,并垂直(chuízhí)主龙骨焊接牢固。③如有大的造型顶棚,造型部分应用角钢或扁钢焊接成框架,并应与楼板连接牢固。④吊顶如设检修走道,应另设附加吊挂系统。6.第十四页,共三十三页。第十四页,共三十三页。安装(ānzhuāng)次龙骨:次龙骨应紧贴主龙骨安装(ānzhuāng)。次龙骨间距300-600mm。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时,次龙骨的两端应搭在L形边龙骨的水平翼缘上。墙上应第十五页,共三十三页。第十五页,共三十三页。预先标出次龙骨中心线的位置,以便安装罩面板时找到次龙骨的位置。当用自攻螺丝钉安装板材时,板材接缝处必须安装在宽度不小于40mm的次龙骨上。次龙骨不得搭接(dājiē)。在通风第十六页,共三十三页。第十六页,共三十三页。、水电等洞口周围应设附加龙骨,附加龙骨的连接用拉铆钉铆固。7.暗龙骨罩面板安装:吊挂(diàoɡuà)顶棚罩面板常用的板材有纸面石膏板、埃特板、防潮板等。选用板材应...
