基于MFC网络通信设计VIP免费

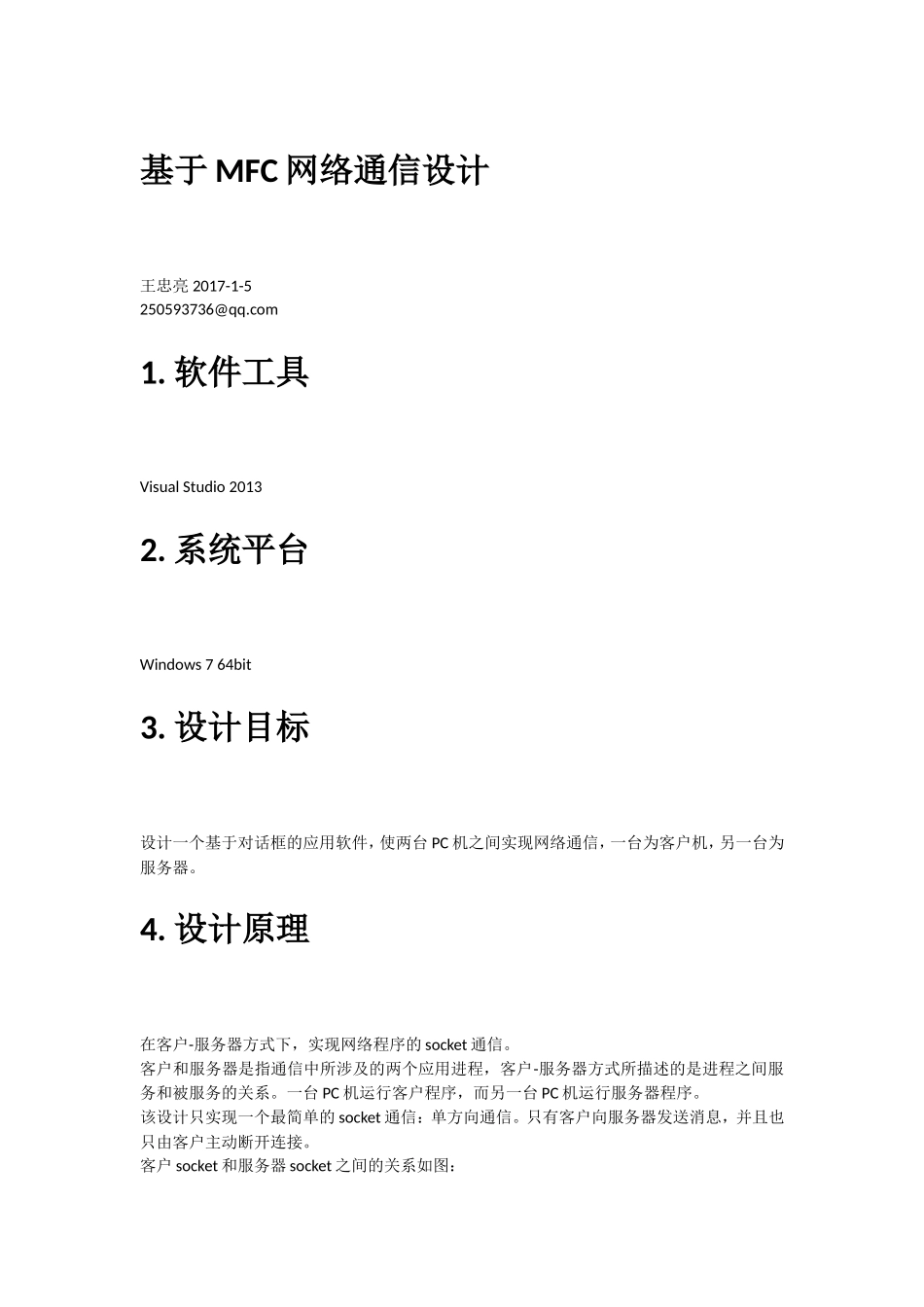

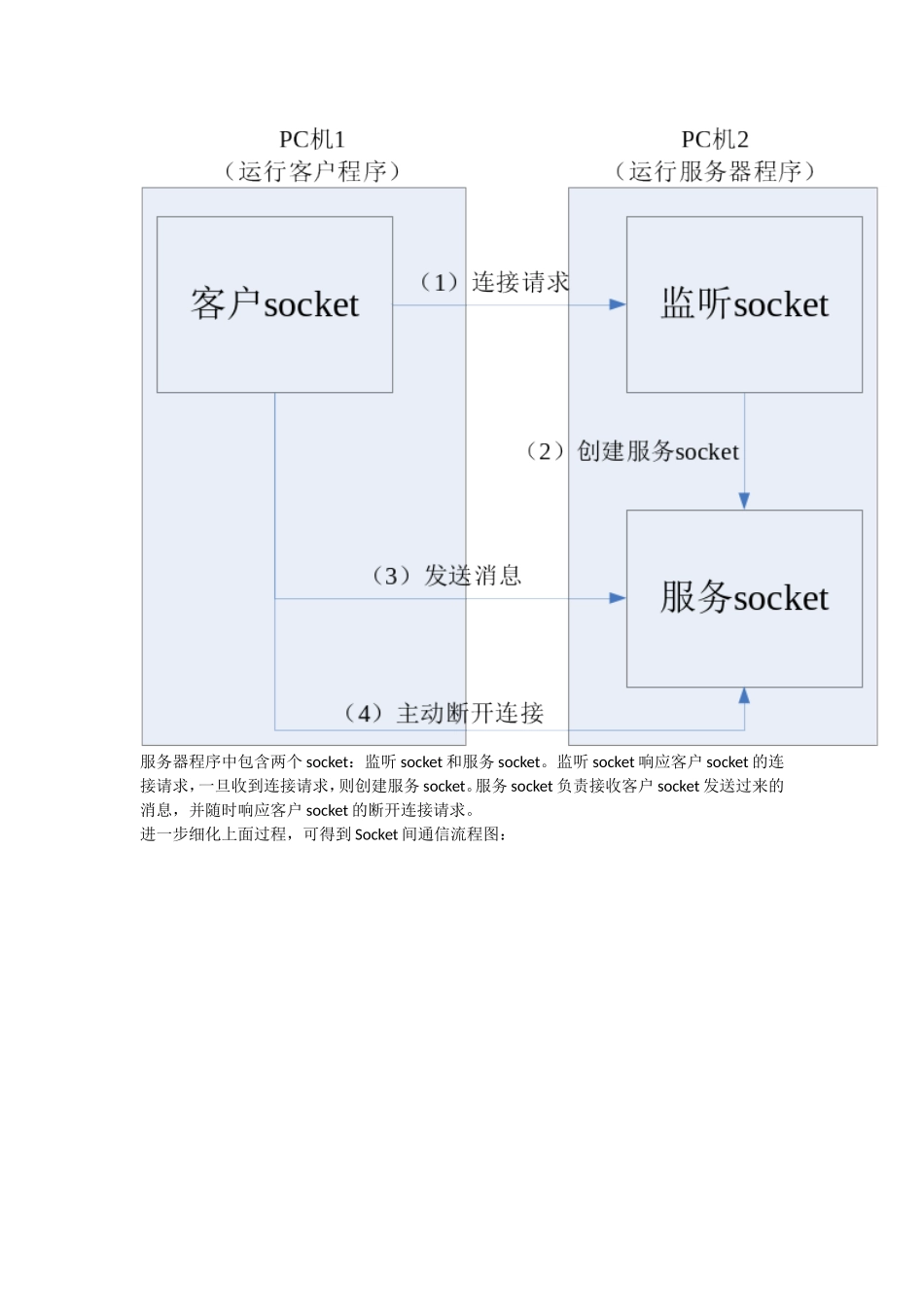

基于MFC网络通信设计王忠亮2017-1-5250593736@qq.com1.软件工具VisualStudio20132.系统平台Windows764bit3.设计目标设计一个基于对话框的应用软件，使两台PC机之间实现网络通信，一台为客户机，另一台为服务器。4.设计原理在客户-服务器方式下，实现网络程序的socket通信。客户和服务器是指通信中所涉及的两个应用进程，客户-服务器方式所描述的是进程之间服务和被服务的关系。一台PC机运行客户程序，而另一台PC机运行服务器程序。该设计只实现一个最简单的socket通信：单方向通信。只有客户向服务器发送消息，并且也只由客户主动断开连接。客户socket和服务器socket之间的关系如图：服务器程序中包含两个socket：监听socket和服务socket。监听socket响应客户socket的连接请求，一旦收到连接请求，则创建服务socket。服务socket负责接收客户socket发送过来的消息，并随时响应客户socket的断开连接请求。进一步细化上面过程，可得到Socket间通信流程图：5.设计步骤5.1.创建客户端工程打开VisualStudio2013工具，建立一个基于对话框的MFC项目，项目名称NetcommClient。5.2.创建客户socket类选择PROJECT->AddClass...，如图所示：选择MFC类：为新类命名，这里笔者命名为CClientSocket（即客户socket类）：5.3.客户端界面设计一个IPAddresssControl，用于设置服务器IP地址。一个列表框，用于显示操作指令信息。两个编辑框，一个用于设置通信端口号，一个用于输入发送消息。五个按钮，其中OK、Cancel按钮为界面默认，可以保留。“连接服务器”按钮用于启动客户socket发出连接请求。“断开连接”按钮用于关闭客户socket与服务器的连接。“发送”按钮启动消息发送。5.4.客户端源代码编写5.4.1.声明类对象在对话框头文件里声明客户socket类对象：5.4.2.添加控件变量5.4.2.1.IP地址控件变量为IP地址控件添加变量：5.4.2.2.端口号变量为端口号添加无符号整型变量：5.4.2.3.列表框控件变量为列表框添加控件变量：5.4.2.4.发送消息变量5.4.3.事件函数5.4.3.1.连接服务器双击“连接服务器”按钮，编写此按钮单击事件函数：5.4.3.2.断开连接双击“断开连接”按钮，编写此按钮单击事件函数：5.4.3.3.消息发送双击“发送”按钮，编写此按钮单击事件函数：5.4.3.4.网络事件响应函数重载客户socket类的网络事件OnConnect函数：由于OnConnect函数需要调用主窗口资源，因此需要include主窗口的头文件：5.5.创建服务器工程打开VisualStudio2013工具，建立一个基于对话框的MFC项目，项目名称NetcommServer。5.6.创建服务器端的类服务器端需要两个socket类：监听socket类和服务socket类。选择PROJECT->AddClass...，如图所示：选择MFC类：为新类命名，监听socket类命名为：CListenSocket，服务socket类命名为：CServerSocket。5.7.服务器端界面设计一个IPAddresssControl，用于设置服务器IP地址。一个列表框，用于显示操作指令信息和接收消息。一个编辑框，用于设置通信端口号。四个按钮，其中OK、Cancel按钮为界面默认，可以保留。“开始监听”按钮启动监听网络连接请求。“停止监听”按钮用于关闭监听功能。5.8.服务器端源代码编写5.8.1.声明类对象在对话框头文件里声明监听socket类对象和服务socket类对象：5.8.2.添加控件变量5.8.2.1.IP地址控件变量为IP地址控件添加变量：5.8.2.2.端口号变量为端口号添加无符号整型变量：5.8.2.3.列表框控件变量为列表框添加控件变量：5.8.3.事件函数5.8.3.1.启动监听双击“开始监听”按钮，编写此按钮单击事件函数：5.8.3.2.停止监听双击“停止监听”按钮，编写此按钮单击事件函数：5.8.3.3.网络事件响应函数重载监听socket类的OnAccept函数：由于OnAccept函数需要调用主窗口资源，因此需要include主窗口的头文件：重载服务socket类的OnReceive函数：由于OnReceive函数需要调用主窗口资源，因此需要include主窗口的头文件：重载服务socket类的OnClose函数：5.9.运行效果5.9.1.客户端启动操作：设置服务器IP地址->设置端口号->点击“连接服务器”->输入发送消息->点击“发送按钮”。停止工作：点击“断开连接”按钮->点击“OK”或“Cancel”按钮退出（或点击右上角关闭界面）。5.9.2.服务器端启动操作：设置服务器IP地址->设置端口号->点击“开始监听”。停止工作：点击“停止监听”按钮->点击“OK”或“Cancel”按钮退出（或点击右上角关闭界面）。
