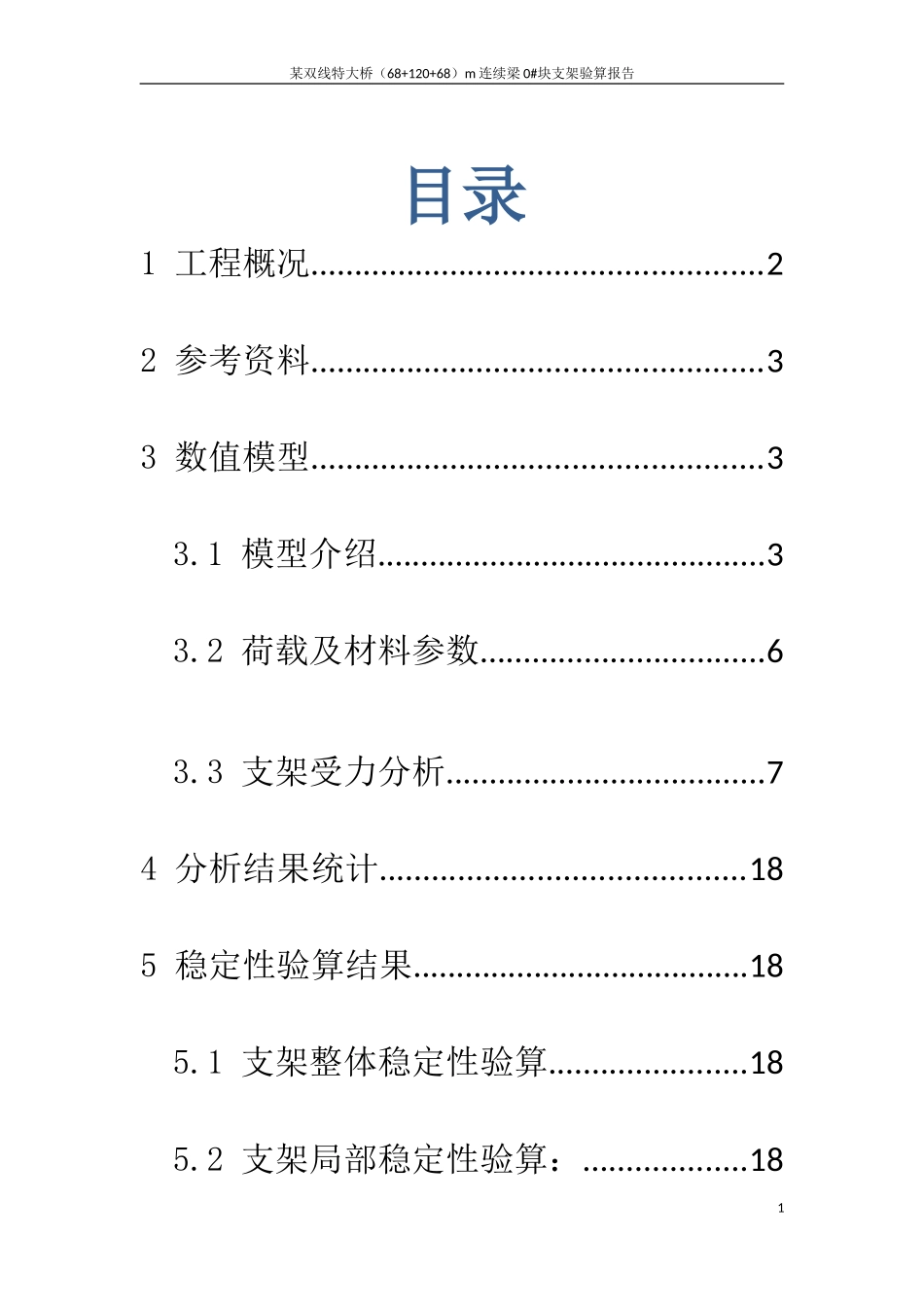

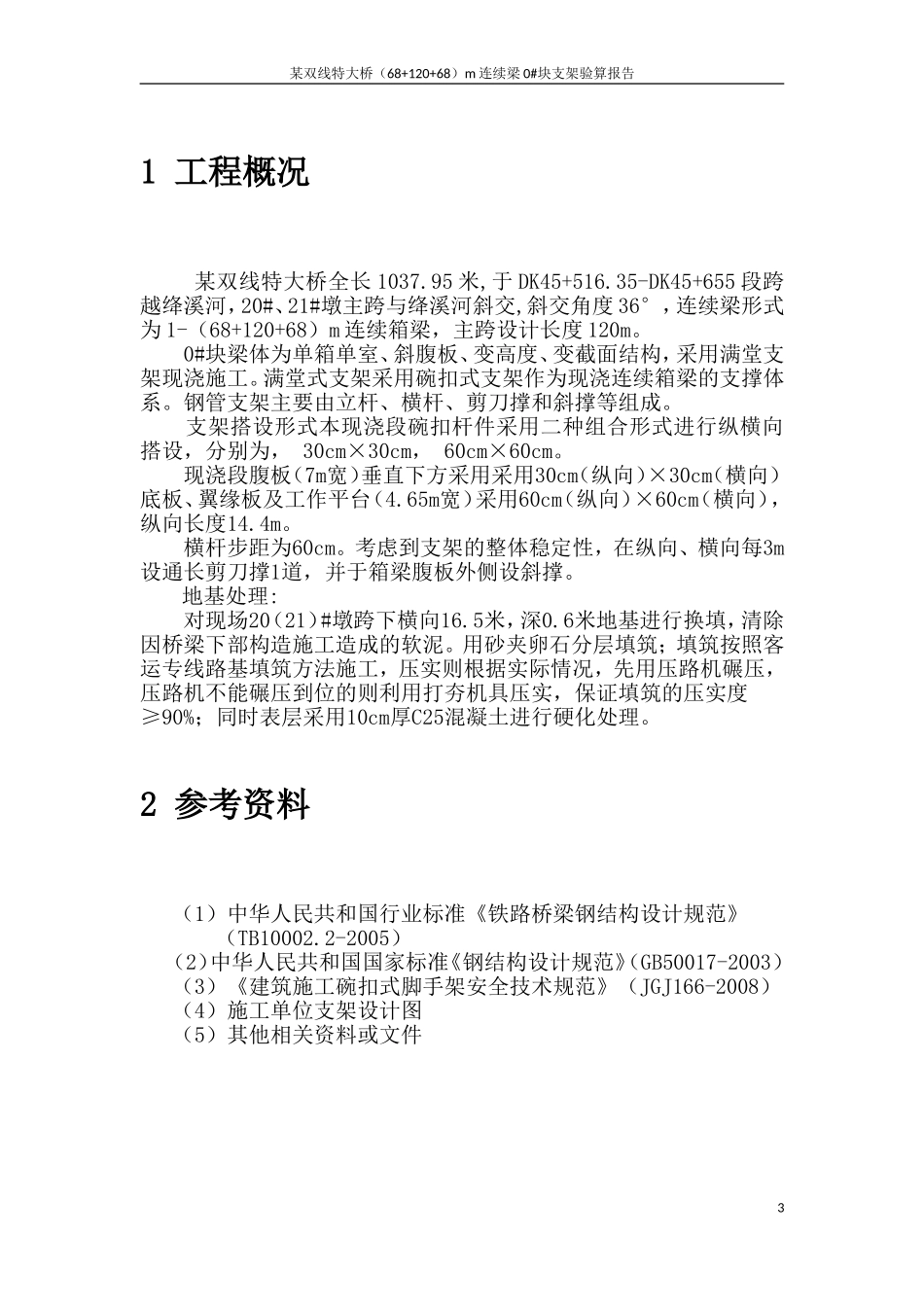

某双线特大桥（68+120+68）m连续梁0#块支架验算报告目录1工程概况....................................................22参考资料....................................................33数值模型....................................................33.1模型介绍.............................................33.2荷载及材料参数.................................63.3支架受力分析.....................................74分析结果统计..........................................185稳定性验算结果.......................................185.1支架整体稳定性验算.......................185.2支架局部稳定性验算：...................181某双线特大桥（68+120+68）m连续梁0#块支架验算报告6支架基础及地基承载力验算...................197结论与建议..............................................202某双线特大桥（68+120+68）m连续梁0#块支架验算报告1工程概况某双线特大桥全长1037.95米,于DK45+516.35-DK45+655段跨越绛溪河，20#、21#墩主跨与绛溪河斜交,斜交角度36°，连续梁形式为1-（68+120+68）m连续箱梁，主跨设计长度120m。0#块梁体为单箱单室、斜腹板、变高度、变截面结构，采用满堂支架现浇施工。满堂式支架采用碗扣式支架作为现浇连续箱梁的支撑体系。钢管支架主要由立杆、横杆、剪刀撑和斜撑等组成。支架搭设形式本现浇段碗扣杆件采用二种组合形式进行纵横向搭设，分别为，30cm×30cm，60cm×60cm。现浇段腹板（7m宽）垂直下方采用采用30cm（纵向）×30cm（横向）底板、翼缘板及工作平台（4.65m宽）采用60cm（纵向）×60cm（横向），纵向长度14.4m。横杆步距为60cm。考虑到支架的整体稳定性，在纵向、横向每3m设通长剪刀撑1道，并于箱梁腹板外侧设斜撑。地基处理:对现场20（21）#墩跨下横向16.5米，深0.6米地基进行换填，清除因桥梁下部构造施工造成的软泥。用砂夹卵石分层填筑；填筑按照客运专线路基填筑方法施工，压实则根据实际情况，先用压路机碾压，压路机不能碾压到位的则利用打夯机具压实，保证填筑的压实度≥90%；同时表层采用10cm厚C25混凝土进行硬化处理。2参考资料（1）中华人民共和国行业标准《铁路桥梁钢结构设计规范》（TB10002.2-2005）（2）中华人民共和国国家标准《钢结构设计规范》（GB50017-2003）（3）《建筑施工碗扣式脚手架安全技术规范》（JGJ166-2008）（4）施工单位支架设计图（5）其他相关资料或文件3某双线特大桥（68+120+68）m连续梁0#块支架验算报告3数值模型3.1模型介绍应用大型有限元分析软件Midas，建立连续梁及支架的空间离散模型，对0#块满堂支架进行模拟分析计算。单位约定：力单位为N，长度单位为mm。坐标约定：X坐标方向为顺桥向，Y坐标方向为横桥向，Z坐标方向为竖向。正负号约定：正号表示拉力，负号表示压力。单元类型：主梁及支架均采用梁单元模拟。建模时的考虑：绛溪河双线特大桥连续梁主墩20#墩高18.5m，21#墩高16.5m，建模时以20#主墩0#块为研究对象。支架布置图见图3-1~3-5所示。图3-1模型整体效果图4某双线特大桥（68+120+68）m连续梁0#块支架验算报告图3-2支架布置轴侧图图3-3支架布置俯视图5某双线特大桥（68+120+68）m连续梁0#块支架验算报告图3-4支架布置正视图图3-5支架布置侧视图3.2荷载及材料参数（1）梁体：梁体容重取26.5kN/m³，截面尺寸参考设计图纸。（2）支架：采用φ48mm×3.5mm碗扣式脚手架，材料为Q235钢。（3）施工荷载：根据施工现场条件，得到以下施工临时荷载：6某双线特大桥（68+120+68）m连续梁0#块支架验算报告①施工人员、机械：=2.0kN/㎡；②混凝土振捣器：=2.0kN/㎡；③横向风力：=1.0kN/㎡；④纵向风力：=0.4kN/㎡；⑤模板重：=2.0kN/㎡；⑥方木重：=2.0kN/㎡。（4）分析荷载①竖向荷载（SX）：梁体重量+支架自重+施工临时荷载（）；②横向荷载（HX）：横向风荷载；③纵向荷载（ZH）：纵向风荷载；④荷载组合（CB1）：竖向荷载+0.5×（横向荷载+竖向荷载）。7某双线特大桥（68+120+68）m连续梁0#块支架验算报告3.3支架受力分析图3-6支架受力变形图（荷载CB1）图3-7梁单元轴...
