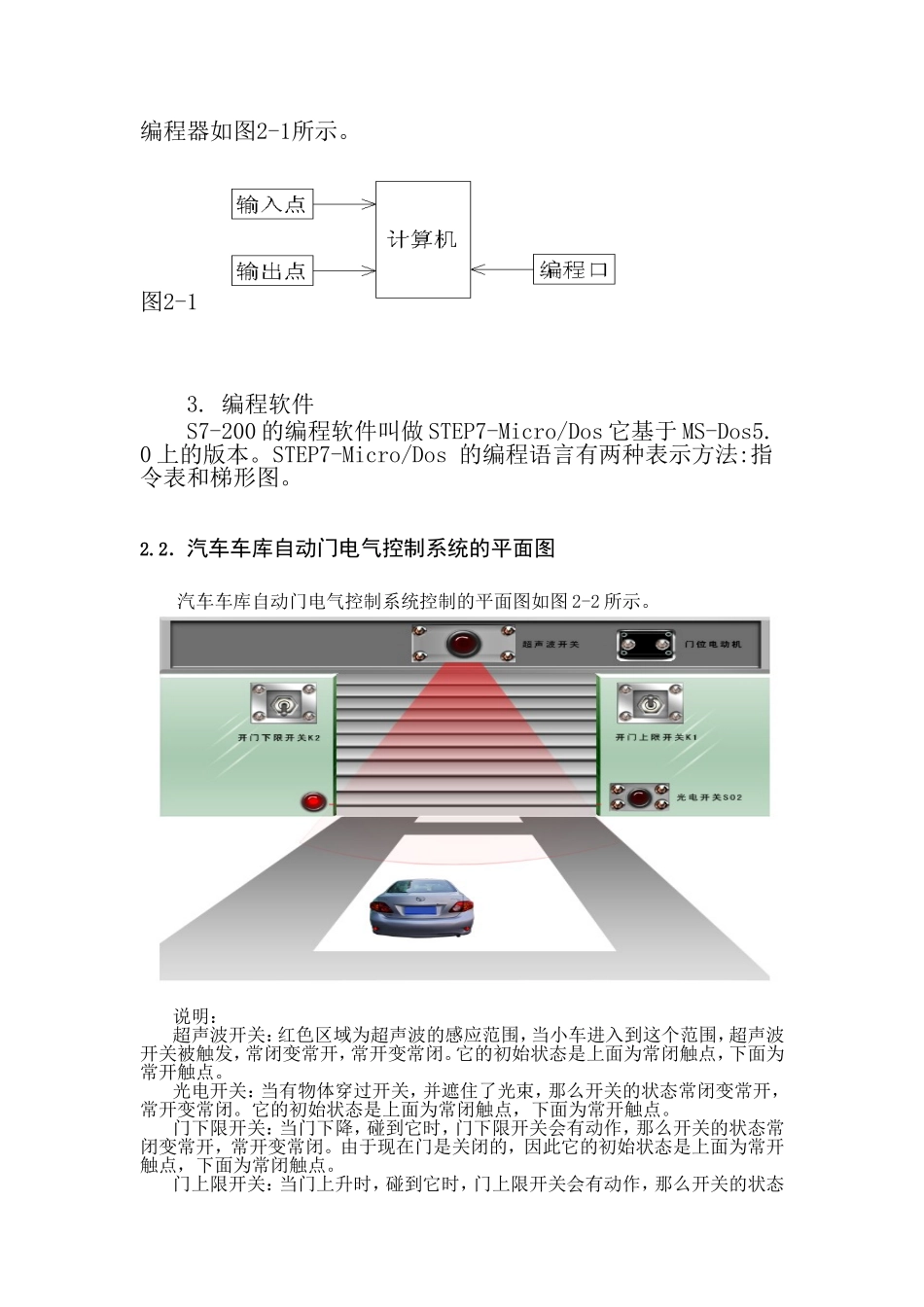

基于PLC的车库门自动控制系统_第3页
3/13
【摘要】随着汽车产业的发展,人们对车库的需求量日益增长。智能车库将是信息社会最重要的基础设施之一,停车场管理控制系统则是现代建筑中不可或缺的一部分。随着计算机控制技术的发展,停车场管理控制系统的功能及软硬件设施也伴随其发展而不断改进。本文主要阐述了车库自动门的设计思想与程序编制,应用PLC作为现场控制器,对现场设备进行信号采集与控制。控制的说明、系统流程图、外部接线图、梯形图必要的文字说明介绍了以PLC为应用的车库自动门的系统软件设计。根据管理及控制功能需求,充分研究了相关系统组件的工作原理及性能指标,据此进行系统功能设计及硬件选型。此系统对车库的管理有很大的帮助、对疏导交通流量、提高道路通行能力有明显的效果,有很大的实用价值。【关键字】可编程控制器S7-200自动车库控制系统第1章概述随着生产力和科学技术的不断发展,人们的日常生活和生产活动大量的使用了自动化控制,不仅节约了人力资源,而且很大程度上提高了生产效率,又进一步的促进了生产力的快速发展,并不断的丰富着人们的生活。近20年来,随着我国城市建设速度的加快,城市交通需求量也日益增大,城市人口相对密集,无论是私家车辆还是公交车辆都不能真正满足正常的停放,公交需求更很大。因此车辆停放依旧是市民最关注的问题。在超级市场、公共建筑、银行、别墅车库门,经常使用自动门控制系统。早期的自动门控制系统采用继电器逻辑控制,已经逐渐被淘汰。1969年,出现了可编程逻辑控制器PLC(ProgrammableLogicController),其特点是:具备逻辑控制、定时、计数、等功能,编程语言采用直观的梯形图语言,软件更改方便,通用性和灵活性好。PLC控制自动门由于具有故障率低、可靠性高、维修方便等优点,因而得到广泛的应用。所以在停车场智能管理领域,相应的也出现了PLC停车场智能管理的概念,即含有高科技的智能系统,与普通的停车系统不同的是,它能以PLC技术为基础来解决停车难的问题,直接为目标安全、迅速地到达目的地。停车场管理系统重点要做到准确指示车辆进出,车辆进入时给与司机准确的车位数量与具体位置,车辆进入车库后,记录车辆总量;车辆离开车库时,减少车辆数量。车辆进出指示可完全由PLC进行中央控制处理,停车场空位指示可利用价格便宜的数码管显示。因此,在大力加强车辆停放智能管理的建设方面,尤其在实现快捷、便利、安全这一点上拥有很大的发展空间和潜力。为此,本文对停车场智能控制管理上引入了PLC技术,对停车场进行了一个关于PLC为主的系统设计。第2章停车场控制系统硬件设计2.1可编程控制器PLC的选型PLC目前主要的品牌有:美国AB,比利时ABB,松下,西门子,汇川,三菱,欧姆龙,台达,富士,施耐德,信捷创研等。本设计中采用西门子公司的S7-200型PLC,其优越的性能表现为极高的可靠性极丰富的指令集,易于掌握,便捷的操作,丰富的内置集成功能,实时特性,强劲的通讯能力,丰富的扩展模块。1.S7-200的特征(1)体积小,尺寸:160×80×62mm由于其紧凑的设计,S7-200可以适合于任何机器控制环境。(2)易于使用:通过STEP7-Micro/Dos软件可以非常方便地为S7-200编程,而且该软件能够在任何一台IBM兼容个人计算机上使用,哪怕是一台286的微机,要求MS-DOS5.0以上。(3)灵活多用:S7-200的输入/输出点可以支持各个领域的设备,如:光电传感器,驱动马达按钮开关,灯,泵,搅拌器等。2.S7-200的主要组成部件(1)中央处理器(CPU):是控制系统的大脑,它根据用户程序进行控制,此次选择CPU224作为本设计的主机。(2)输入和输出(I/O):是系统的控制点,输入用于监视现场装置,输出用于控制执行机构。(3)编程口:用于连接编程设备,例如,一台计算机或一个手持编程器如图2-1所示。图2-1S7-200简易组成连接图3.编程软件S7-200的编程软件叫做STEP7-Micro/Dos它基于MS-Dos5.0上的版本。STEP7-Micro/Dos的编程语言有两种表示方法:指令表和梯形图。2.2.汽车车库自动门电气控制系统的平面图汽车车库自动门电气控制系统控制的平面图如图2-2所示。说明:超声波开关:红色区域为超声波的感应范围,当小车进入到这个范围,超声波开关被触发,常闭变常开,常开变常闭。它的初始状态是上面为...
