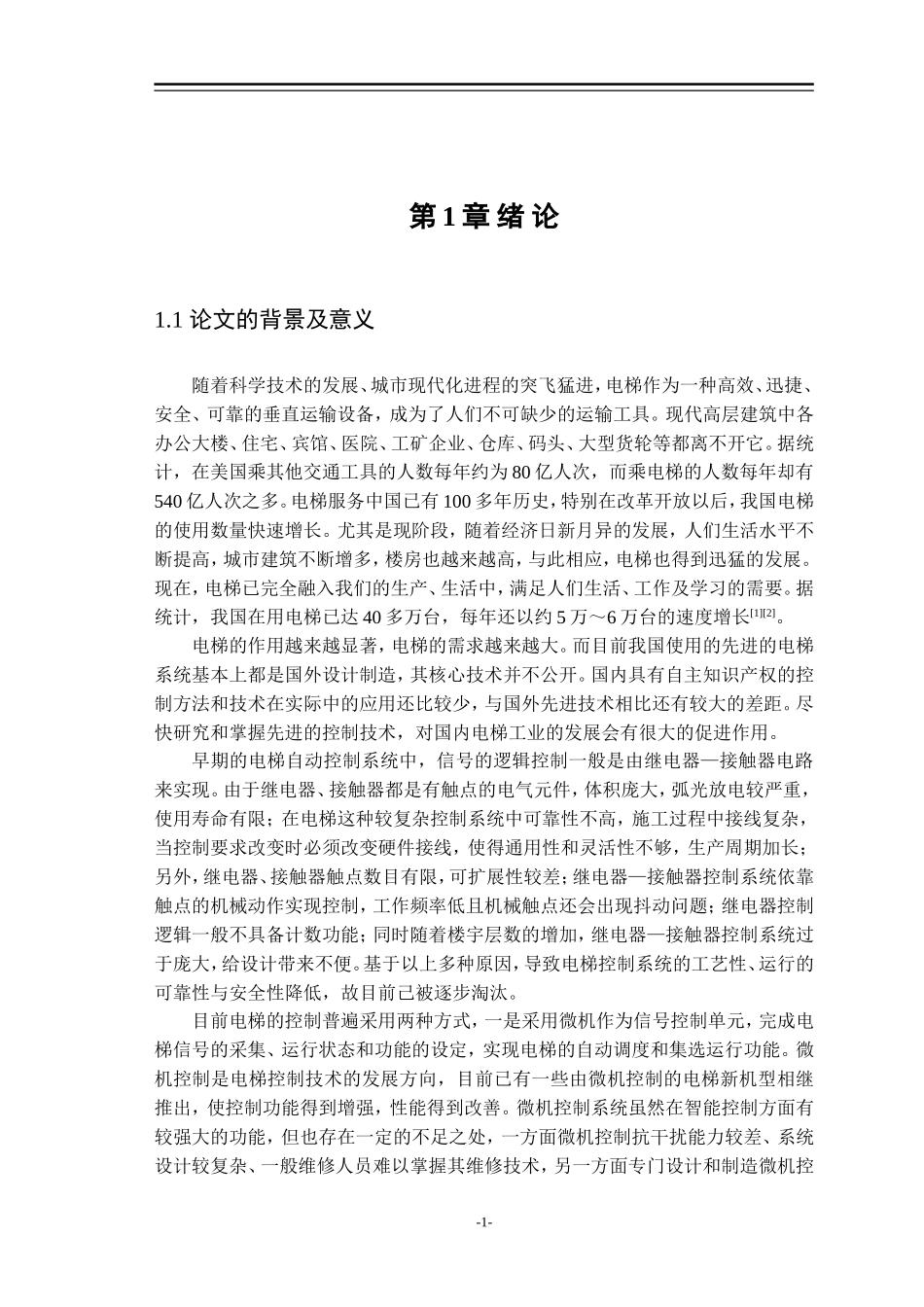

第1章绪论1.1论文的背景及意义随着科学技术的发展、城市现代化进程的突飞猛进，电梯作为一种高效、迅捷、安全、可靠的垂直运输设备，成为了人们不可缺少的运输工具。现代高层建筑中各办公大楼、住宅、宾馆、医院、工矿企业、仓库、码头、大型货轮等都离不开它。据统计，在美国乘其他交通工具的人数每年约为80亿人次，而乘电梯的人数每年却有540亿人次之多。电梯服务中国已有100多年历史，特别在改革开放以后，我国电梯的使用数量快速增长。尤其是现阶段，随着经济日新月异的发展，人们生活水平不断提高，城市建筑不断增多，楼房也越来越高，与此相应，电梯也得到迅猛的发展。现在，电梯已完全融入我们的生产、生活中，满足人们生活、工作及学习的需要。据统计，我国在用电梯已达40多万台，每年还以约5万～6万台的速度增长[1][2]。电梯的作用越来越显著，电梯的需求越来越大。而目前我国使用的先进的电梯系统基本上都是国外设计制造，其核心技术并不公开。国内具有自主知识产权的控制方法和技术在实际中的应用还比较少，与国外先进技术相比还有较大的差距。尽快研究和掌握先进的控制技术，对国内电梯工业的发展会有很大的促进作用。早期的电梯自动控制系统中，信号的逻辑控制一般是由继电器—接触器电路来实现。由于继电器、接触器都是有触点的电气元件，体积庞大，弧光放电较严重，使用寿命有限；在电梯这种较复杂控制系统中可靠性不高，施工过程中接线复杂，当控制要求改变时必须改变硬件接线，使得通用性和灵活性不够，生产周期加长；另外，继电器、接触器触点数目有限，可扩展性较差；继电器—接触器控制系统依靠触点的机械动作实现控制，工作频率低且机械触点还会出现抖动问题；继电器控制逻辑一般不具备计数功能；同时随着楼宇层数的增加，继电器—接触器控制系统过于庞大，给设计带来不便。基于以上多种原因，导致电梯控制系统的工艺性、运行的可靠性与安全性降低，故目前己被逐步淘汰。目前电梯的控制普遍采用两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能。微机控制是电梯控制技术的发展方向，目前已有一些由微机控制的电梯新机型相继推出，使控制功能得到增强，性能得到改善。微机控制系统虽然在智能控制方面有较强大的功能，但也存在一定的不足之处，一方面微机控制抗干扰能力较差、系统设计较复杂、一般维修人员难以掌握其维修技术，另一方面专门设计和制造微机控-1-制装置，一次性成本较高。这些都限制了微机控制系统应用的普及。第二种控制方式用可编程控制器(PLC)取代微机实现信号集选控制。目前，在国内，对于一个中、小型的电梯控制系统，大多采用PLC控制，主要原因在于当规模较小时，用PLC控制可以降低因专门设计和制造微机控制装置的成本，且PLC具有编程简单；控制运行可靠性高，抗干扰能力强；通用性好、功能强大；开发周期短；体积小，使用方便，可扩展性强；成本低，维护方便以及强大的网络通讯功能等优点，因此成为现代楼宇中、小型电梯控制系统的主流。同时，由于历史原因，我国目前还存在着相当数量的由继电器—接触器系统控制的老式电梯，这些电梯的PLC技术改造也是当前我国电梯控制的热点。因此，PLC控制在我国电梯行业有着广泛运用。1.2电梯控制系统发展现状近年来，我国的电梯生产技术得到了迅速发展．一些电梯厂也在不断改进设计修改工艺。更新换代生产更新型的电梯。继电器组成的顺序控制系统是最早的一种实现电梯控制的方法。但是，进入九十年代，随着科学技术的发展和计算机技术的广泛应用，人们对电梯的安全性、可靠性的要求越来越高，继电器控制的弱点就越来越明显。可编程序控制器(PLC)最早是根据顺序逻辑控制的需要而发展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置。鉴于其种种优点，目前，电梯的继电器控制方式己逐渐被PLC控制所代替。同时，由于电机交流变频调速技术的发展，电梯的拖动方式己由原来直流调速逐渐过渡到了交流变频调速。因此，PLC控制技术加变频调速技术己成为现代电梯行业的一个热点。1.2.1电梯继电器控制系统的特点及存在问题电...
