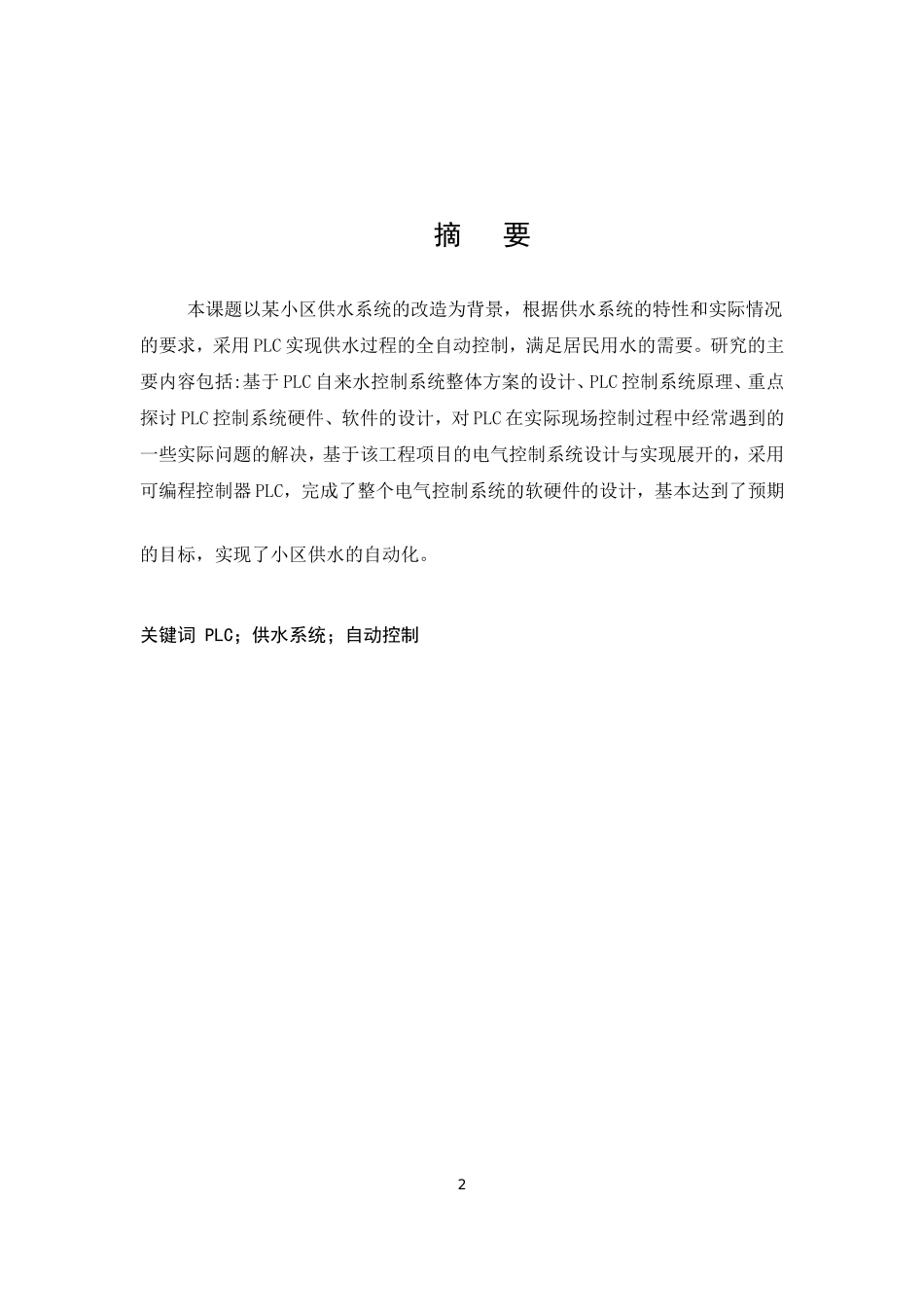

湖南工业职业技术学院HunanIndustryPolytechnic题目基于PLC的供水控制系统设计系名称电气工程系专业及班级机电S2012-1学生姓名李长虹学号43指导教师李力颜志红1摘要本课题以某小区供水系统的改造为背景,根据供水系统的特性和实际情况的要求,采用PLC实现供水过程的全自动控制,满足居民用水的需要。研究的主要内容包括:基于PLC自来水控制系统整体方案的设计、PLC控制系统原理、重点探讨PLC控制系统硬件、软件的设计,对PLC在实际现场控制过程中经常遇到的一些实际问题的解决,基于该工程项目的电气控制系统设计与实现展开的,采用可编程控制器PLC,完成了整个电气控制系统的软硬件的设计,基本达到了预期的目标,实现了小区供水的自动化。关键词PLC;供水系统;自动控制2目录第1章绪论..........................................................41.1课题背景和意义..............................................41.2国内外物业供水系统发展与现状................................41.3可编程控制器(PLC)的特点及应用...............................51.4基于PLC的物业供水系统实现功能及特点........................6第2章供水系统的理论分析及方案的确定...............................72.1恒压供水系统原理............................................72.2系统方案确定................................................7第3章供水系统的硬件设计...........................................93.1系统主要配置的选型..........................................93.1.1水泵机组的选型........................................93.1.2PLC的选型...........................................103.1.3压力传感器的选型.....................................113.2可编程控制器I/O分配.......................................133.3系统电路分析及设计.........................................143.3.1系统电源.............................................143.3.2供水系统主电路分析与设计.............................143.3.3PLCI/O接线图.......................................163.3.4压力传感器信号处理...................................173.3.5报警电路设计.........................................18第4章供水系统的软件设计..........................................204.1供水系统程序流程图.........................................214.2供水系统程序设计...........................................224.2.1供水系统的程序主体思路...............................224.3.2供水系统程序设计.....................................23结论..............................................................27参考文献...........................................................2834第1章绪论1.1课题背景和意义我们都知道,水是人类生活、生产中不可缺少的重要物质,在建设节约型时代特征的前提下,我们这个水资源和电能短缺的国家,长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后,自动化程度低,而随着我国社会经济的发展,人们生活水平的不断提高,以及住房制度改革的不断深入,城市中各类小区建设发展十分迅速,同时也对小区的基础设施建设提出了更高的要求。小区供水系统的建设是其中的一个重要方面,供水的可靠性、稳定性、经济性直接影响到小区住户的正常工作和生活,也直接体现了小区物业管理水平的高低。本系统就是在这种背景下设计的。PLC供水系统集电气技术、现代控制技术于一体。采用该系统进行供水可以提高供水系统的稳定性和可靠性,同时系统具有良好的节能性,这在能源日益紧缺的今天尤为重要,所以研究设计该系统,对于提高企业效率以及人民的生活水平、降低能耗等方面具有重要的现实意义。1.2国内外物业供水系统发展与现状可编程序控制器(programlogicalcontroller),简称PLC,是一种专为在工业环境应用而设计的数字运算电子系统。世界上第一台可编程控制器是美国数字设备公司(DEC)于1969年研制的。早期...
