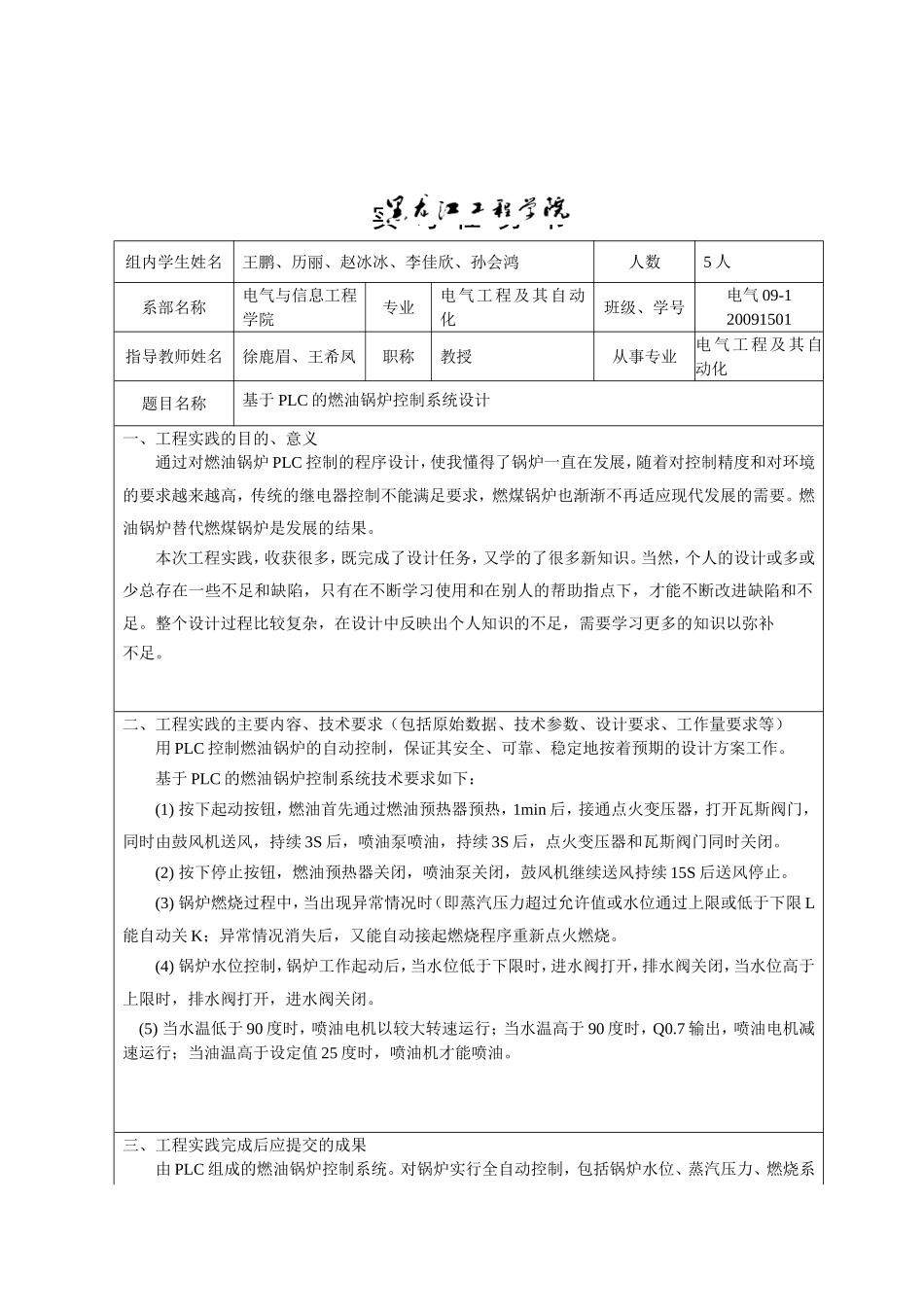

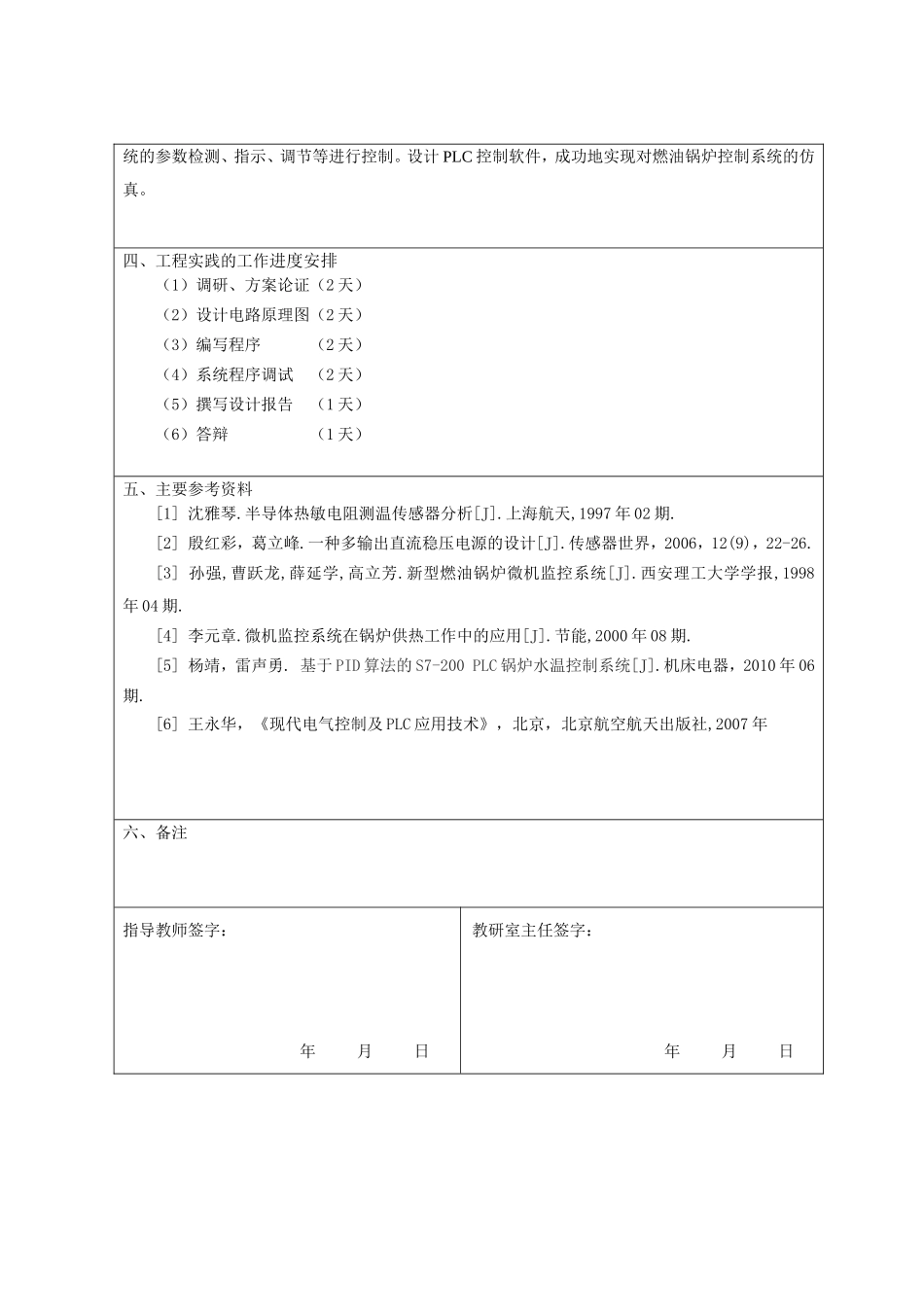

实习报告题目：基于PLC的燃油锅炉控制系统设计学生姓名：学号：院系名称：电气与信息工程学院专业班级：指导教师：职称：教授二○一二年八月二十四日实习任务书组内学生姓名王鹏、历丽、赵冰冰、李佳欣、孙会鸿人数5人系部名称电气与信息工程学院专业电气工程及其自动化班级、学号电气09-120091501指导教师姓名徐鹿眉、王希凤职称教授从事专业电气工程及其自动化题目名称基于PLC的燃油锅炉控制系统设计一、工程实践的目的、意义通过对燃油锅炉PLC控制的程序设计，使我懂得了锅炉一直在发展，随着对控制精度和对环境的要求越来越高，传统的继电器控制不能满足要求，燃煤锅炉也渐渐不再适应现代发展的需要。燃油锅炉替代燃煤锅炉是发展的结果。本次工程实践，收获很多，既完成了设计任务，又学的了很多新知识。当然，个人的设计或多或少总存在一些不足和缺陷，只有在不断学习使用和在别人的帮助指点下，才能不断改进缺陷和不足。整个设计过程比较复杂，在设计中反映出个人知识的不足，需要学习更多的知识以弥补不足。二、工程实践的主要内容、技术要求（包括原始数据、技术参数、设计要求、工作量要求等）用PLC控制燃油锅炉的自动控制，保证其安全、可靠、稳定地按着预期的设计方案工作。基于PLC的燃油锅炉控制系统技术要求如下：(1)按下起动按钮，燃油首先通过燃油预热器预热，1min后，接通点火变压器，打开瓦斯阀门，同时由鼓风机送风，持续3S后，喷油泵喷油，持续3S后，点火变压器和瓦斯阀门同时关闭。(2)按下停止按钮，燃油预热器关闭，喷油泵关闭，鼓风机继续送风持续15S后送风停止。(3)锅炉燃烧过程中，当出现异常情况时（即蒸汽压力超过允许值或水位通过上限或低于下限L能自动关K；异常情况消失后，又能自动接起燃烧程序重新点火燃烧。(4)锅炉水位控制，锅炉工作起动后，当水位低于下限时，进水阀打开，排水阀关闭，当水位高于上限时，排水阀打开，进水阀关闭。(5)当水温低于90度时，喷油电机以较大转速运行；当水温高于90度时，Q0.7输出，喷油电机减速运行；当油温高于设定值25度时，喷油机才能喷油。三、工程实践完成后应提交的成果由PLC组成的燃油锅炉控制系统。对锅炉实行全自动控制，包括锅炉水位、蒸汽压力、燃烧系统的参数检测、指示、调节等进行控制。设计PLC控制软件，成功地实现对燃油锅炉控制系统的仿真。四、工程实践的工作进度安排（1）调研、方案论证（2天）（2）设计电路原理图（2天）（3）编写程序（2天）（4）系统程序调试（2天）（5）撰写设计报告（1天）（6）答辩（1天）五、主要参考资料[1]沈雅琴.半导体热敏电阻测温传感器分析[J].上海航天,1997年02期.[2]殷红彩，葛立峰.一种多输出直流稳压电源的设计[J].传感器世界，2006，12(9)，22-26.[3]孙强,曹跃龙,薛延学,高立芳.新型燃油锅炉微机监控系统[J].西安理工大学学报,1998年04期.[4]李元章.微机监控系统在锅炉供热工作中的应用[J].节能,2000年08期.[5]杨靖，雷声勇.基于PID算法的S7-200PLC锅炉水温控制系统[J].机床电器，2010年06期.[6]王永华，《现代电气控制及PLC应用技术》，北京，北京航空航天出版社,2007年六、备注指导教师签字：年月日教研室主任签字：年月日黑龙江工程学院目录第1章引言………………………………………………………………………11.1PLC控制燃油锅炉的目的和意义…………………………………………………11.2PLC控制燃油锅炉的设计内容……………………………………………………11.3预期实现的目标……………………………………………………………………1第2章系统总体设计方案…………………………………………………………22.1燃油锅炉的基本组成部分…………………………………………………………22.2燃油锅炉的工作过程………………………………………………………………22.3燃油锅炉系统控制要求……………………………………………………………22.4燃油锅炉控制系统…………………………………………………………………32.4.1燃烧过程控制………………………………………………………………32.4.2水位高低控制………………………………………………………………42.5燃油锅...
